         W świecie, gdzie obowiązują znane i potwierdzone prawa fizyki, jest też samoistne miejsce
dla ich części, podrozdziałów, małych oraz dużych zależności - niepowtarzalnych zależności.
Poszukiwanie tych małych, mało istotnych i marginalnych uwarunkowań stało się moją pasją.
O ile powielając standardowe rozwiązania, względem zachowania granicy błędu i niedopasowania,
dla osiągnięcia wymaganej pracy urządzeń było i jest w jak najlepszym porządku u wszystkich innych
operatorów, o tyle osobiste i niepowtarzalne bilanse mogłem dobierać sobie sam w formie samokształcenia.
Posiadanie jednego egzemlarza anteny nic konkretnego nie wnosi do takich badań, a wręcz jest istotną
blokadą poznawania innego świata rozchodzenia się fal. Cudownego rozchodzenia się fal.
Uwielbiam fale elektromagnetyczne w każdej postaci. Tej dobrej i te tej złej postaci.
Koszty, które ponoszę są bardzo wysokie, ale proporcjonalne do osiąganych efektów i zadowolenia.


Anteny - promienniki + pochodne, które zrealizowałem :

Dipol - 14 MHz
LW + Skrzynka Antena SAHF7ST 1C - przewód 20,5 m (2,5 mm Cu) 1,8 - 50 MHz  (Home made)
LW + 3cAl + Tr. CHA250 1,8 - 50 MHz  (Home made-demontaż)
2mAL - 60m, 40m, 20m, 15m, 12m, 10m, 6m  (Home made - demontaż)
LPDA 6el - 145/440 MHz (Home made-rezerwa)
QFH - 137 MHz  (Home made-rezerwa)
Grill D - 137/145/430 MHz  (Home made-złom po zabawie testowej)
QFH  - 137/145/430 MHz  (Home made - czynna)
eMka - 60 m -   (Home made)
Shamrock IIa ramówka +LW 20,54 m (3,7 mm) + LW 20,54 m (1 mm) + Tr. CHA250F( 4x2 ) 1,8 - 50 MHz  (Home made
- od 01.08.2019 z późniejszymi rozwiązaniami do dnia 24.X.2020.)
Beczka ramówka (pierwowzór 2mAL)  + LW 0,6 mm CHA 250F 1,8 - 50 MHz (Home made - rezerwa)
EX 369 Concept VK3FVKI Collinear Full & V Concept12 el. poziom - pion (12x1m) (Home made - demontaż)
EX 369 Concept VK3FVKI Collinear Full & V Concept dookólna 12 el. UFO (12x0,52m) (Home made)
EX 369 Concept VK3FVKI Collinear Full & V Concept kierunkowa 12+9 el.   (Home made)
Kierunkowa antena 137/145/430 MHz  wg Harrego Lythalla - SM0VPO (Home made)
Kierunkowa antena 1,8 -50 MHz  wg Harrego Lythalla - SM0VPO  (Home made)

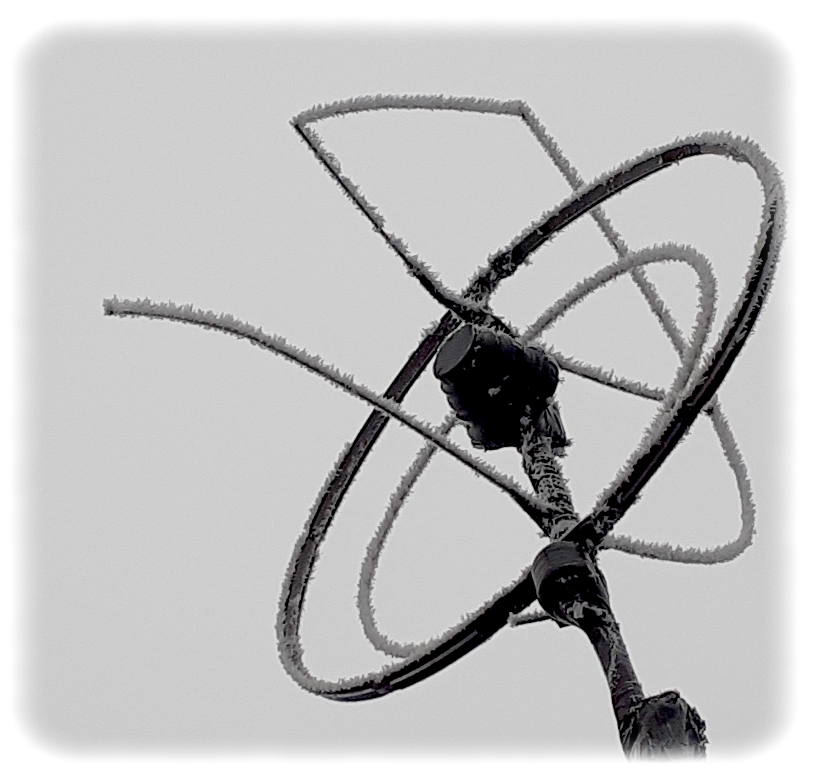

Dookólna antena uniwersalna QFMod (Modyfikacja QFH poziom /Yagi/ plus dodatkowe elementy/ ~ kierunek).
MiniMax Kierunkowa antena 1,8 -50 MHz (20m indukcja + 7m promienniki poziome)
MiniMini Kierunkowa antena 1,8 -50 MHz (Hybryda 2xEX_369 + indukcja + pętla ramowa)

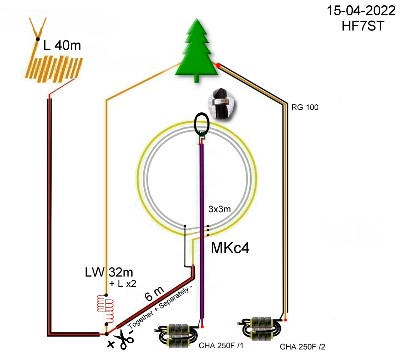

Układ promienników opartych na CHA 250 F (8 rdzeni) x 2. Wpływ indukcji i pojemności pętli 32 m + mini Cewki 40 m

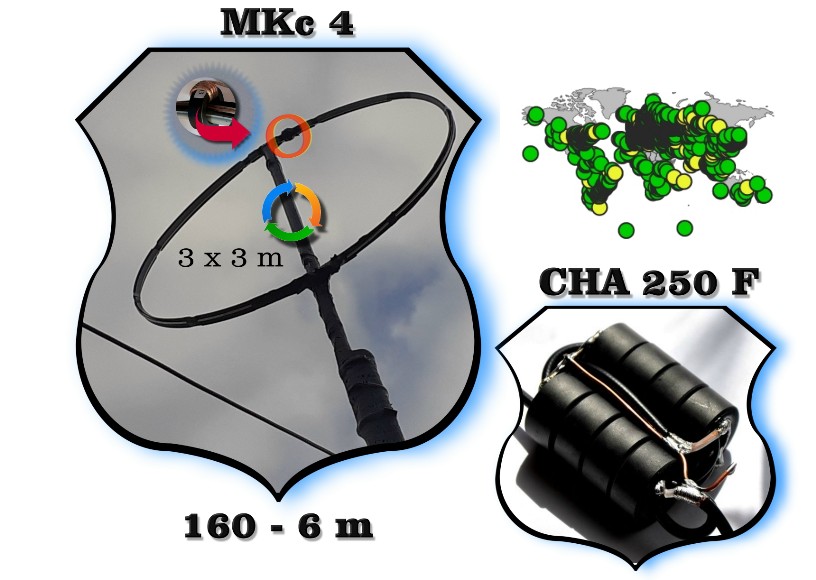

oraz magnetycznej MKC4e w połączeniu z CHA 250 F 160 - 6 m.

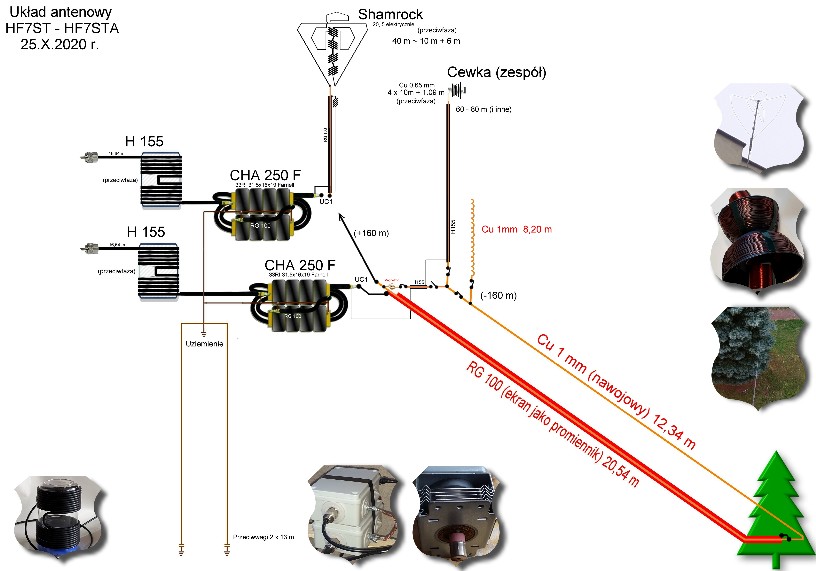

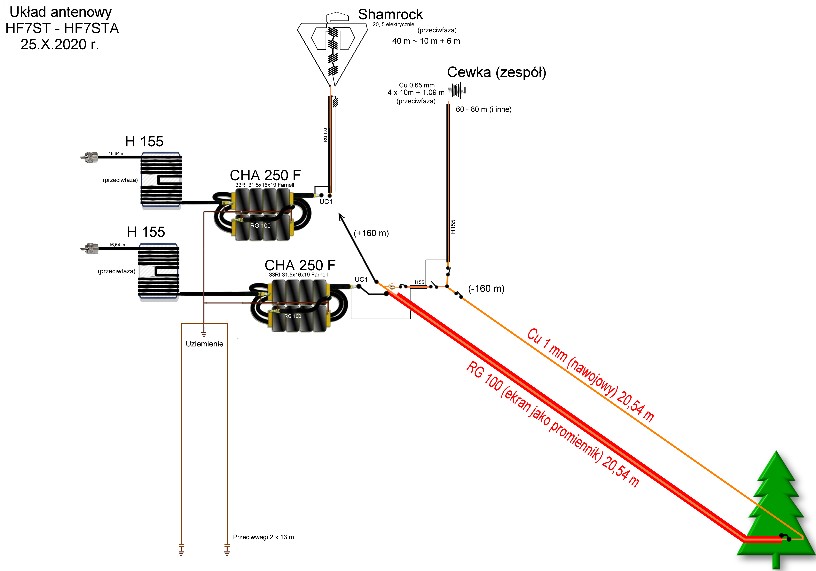

Dawny układ promienników z dnia 24 października 2020

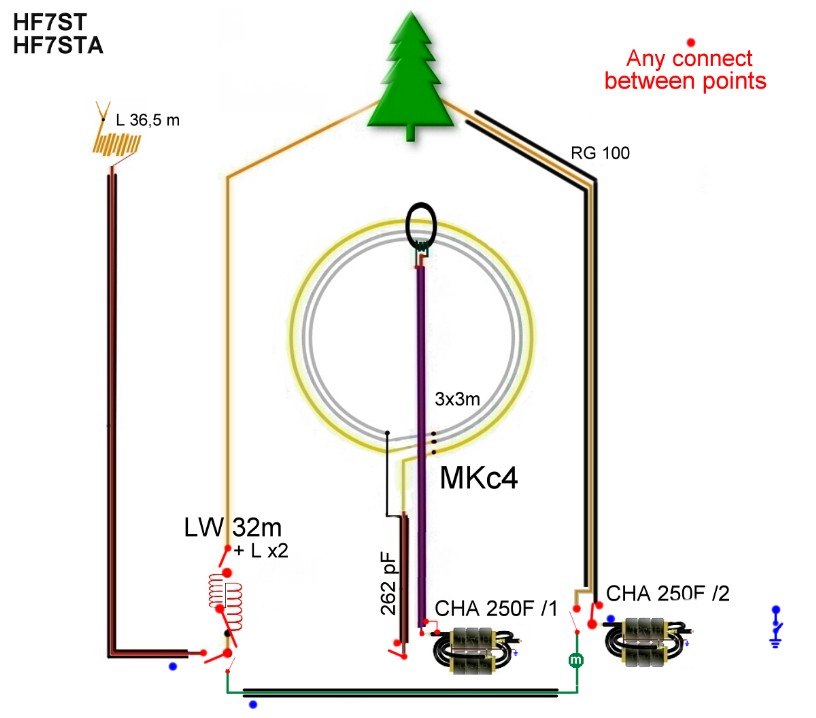

Układ promienników opartych na CHA 250 F (8 rdzeni) x 2. Wpływ indukcji i pojemności pętli "U" 41 m + mini cewki 41 m.

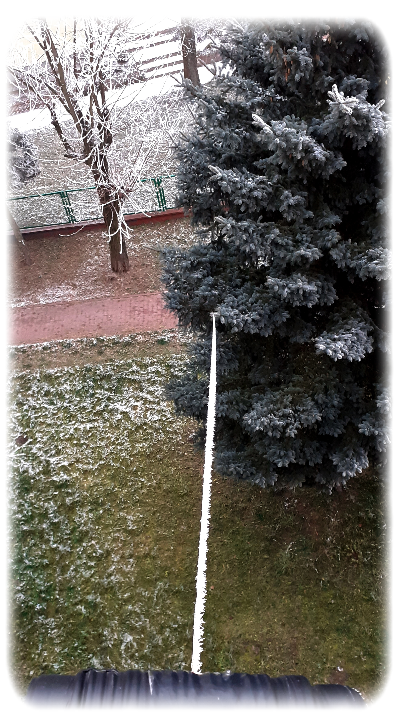

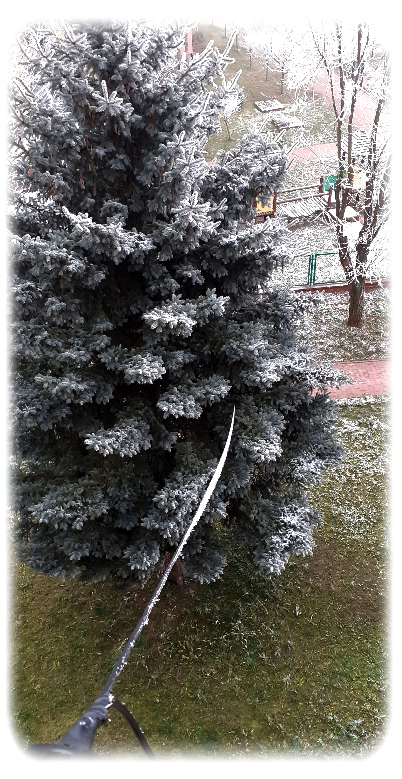

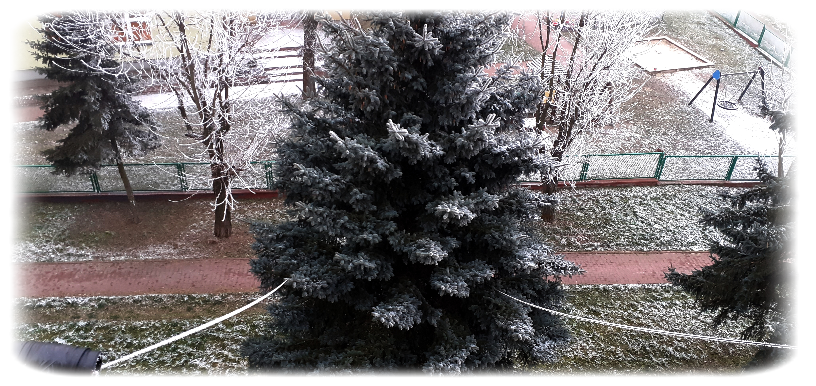

Podstawowy układ promieniujący to oplot RG 100 (20.5 m) z IV piętra do jodły + powrót na IV piętro drut nawojowy 1 mm (20.5 m).
Z końca pętli "U" (powrót do balkonu) sygnał podawany jest za pomocą fidera H155 na cewkę (41.08 m) z drutu nawojowego
0.65 mm znajdującej się nad blokiem.
Koniec pętli "U"  sprzężony jest z sygnałem z środka "U" przez żyłę gorącą promiennika RG 100 przez układ magnetyczno indukcyjny.
Oplot zasilających cewkę i sprzęgających "U" H155 może być połączony lub uziemiony za pomocą włączników. Pozostałe połączenia

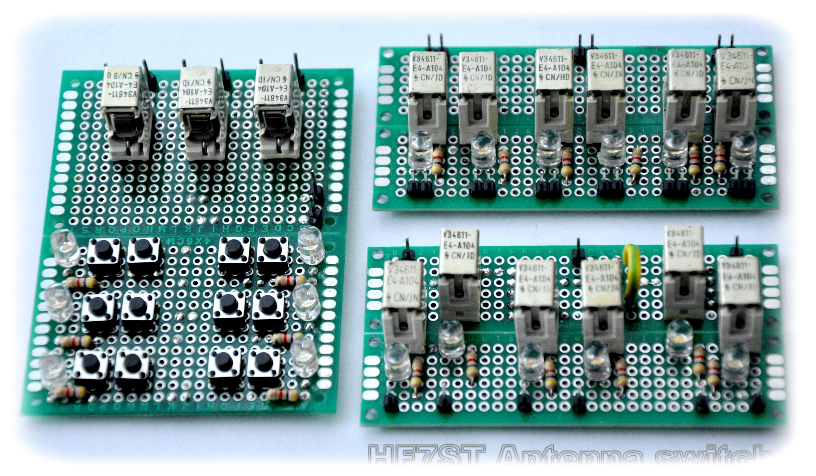

włączające poszczególne sekcje wraz z otwartą ramową Koniczyną (20,5 m) znajdującą się nad blokiem też realizowane są za pomocą
włączników. Układ ten posiada wiele możliwości połaczeń chwilowych i stałych oraz lutowanych.
Po obu stronach balkonu po ścianie biegną przeciwwagi o długości około 13 m z drutu nawojowego 0.65 mm do ziemi.
Przeciwwagi połączone są z ziemią za pomocą pojemności, czyli kilku centymetrów drutu przysypanych ziemią. Próby szpilek
w ziemi nie przyniosły u mnie pozytywnych rezultatów sprawności, jak też zakończenie przeciwwag pół metra nad ziemią
jak proponowali inni koledzy.

Ten układ pracował doświadczalnie pierwszy raz w światowych zawodach CQ WW SSB 24-25 października 2020.
Szczególnie prawidłowa praca przebiegała wyśmienicie jak na moje warunki w pasmie 80 m, ale też pełnym zaskoczeniem przebiegała
praca w pasmie 40 i 20 m. Otwarcie pasm w niedzielę na 15 i 10 m skutkowało dodatkowymi możliwościami łączności z całą Europą.
W sumie przeprowadziłem 111 QSO od pasma 160 m do pasma 10 m z pełnym zadowoleniem.

CQ WW Contest 24-25.X.2020 - LOW 100 W.
160m: OL,SN,SP,SQ,LY,OL,HG.
80m: SO,OL,YL,S5,HA,OL,S5,HA,DF,IK,S5,S5,SP,YT,9A,OM,SQ8,OK,
SP,SQ,UT,UB,S5,9A,HA,OE,E7,II,SP,SO,SP,OE,DL,SQ,OL,OM,OM,LZ,
SO.
40m: YT,S5,US,YO,YT,OL,S5,DM,DP,RT,RT,YU,IR,IZ,LZ,IB,9A,YT,RA,
UB,RM,SZ,EW,YL,4O.
20m: IQ,YO,YL,EA,EA,DM3.
15m: LZ,LZ,ED,YT,YU,RA,IQ,YT,YT,IO,UB,YT,RG,IK,UW,EA,OL.
10m: IZ,RA,UF,IO,YO,UW,RA,EC,LZ,RT,RT,YO,TM,LZ,RW,OH,RL.


Anteny pracują w środku dzielnicy miasta.
Rozdzielnie WN, rentgeny przychodni i szpitala, urządzenia osiedlowe, blokowiska itd.
Mapy pogodowe NOAA, SSTV ISS, SSTV Balony stratosferyczne  -  odbiór na różnych prototypach anten.
Nie idealne sygnały, nie super jakość przekazu mnie interesuje, ale możliwości punktów odniesień
osobistego działania. Osiągnąć coś inaczej nawet w mniejszej formie, jest wielką radością i prawdziwym sensem życia.

Nie jestem zwolennikiem zasady: "kupić, postawić - oceniać innych, krytykować".
Każdy jest kowalem swojego losu, każdy podąża swoją wyznaczoną drogą. Spec krytykujący innych za coś,
czego sam nigdy nie dotknął jest tylko marnym niedojdą - nic więcej. Mało istotnym elementem tego świata.
Osobiście jestem zwolennikiem szukania własnych i niepowtarzalnych konstrukcji, majsterkowania, zabawy metalo-plastyką.
Fale z takich urządzeń charakteryzują się innym pasmem przenoszenia zadowolenia oraz radości z każdej łączności...
Własne tworzenie charakteryzuje się ciągłą pracą całego organizmu a w szczególności mózgu, powodujące
nieustanne poczucie młodości. Młodości, która może trwać nieustannie do końca życia...
Nic szczególnego nie robię poza tym, że cieszę się życiem... :)
GL, 73!

https://ibb.co/WkVjnF3

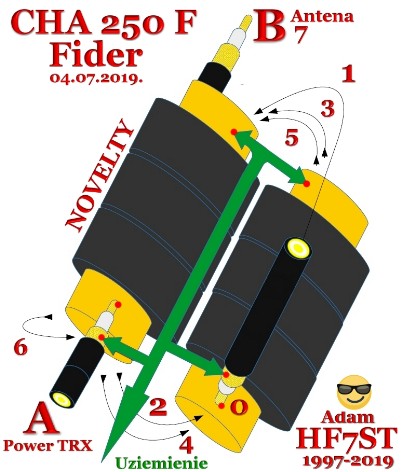

                         Konstrukcja oparta na zastosowaniu uziemionego fidera jako uzwojenia transformatora.
                Oplot chroni sygnał  przed nieporządaną indukcją - odbiór i nadawanie stały się praktycznie bezstratne.
                                                        Nowa wersja z 4 lipca 2019 roku.
                 Rozwiązanie to pozwoliło mi pozbyć się wszystkich negatywnych cech jakie posiadała CHA 250
                              od pierwszej wersji do dnia 4.07.2019.  Więcej w dziale anteny.

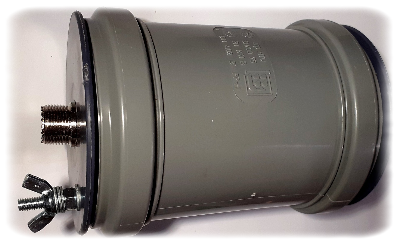

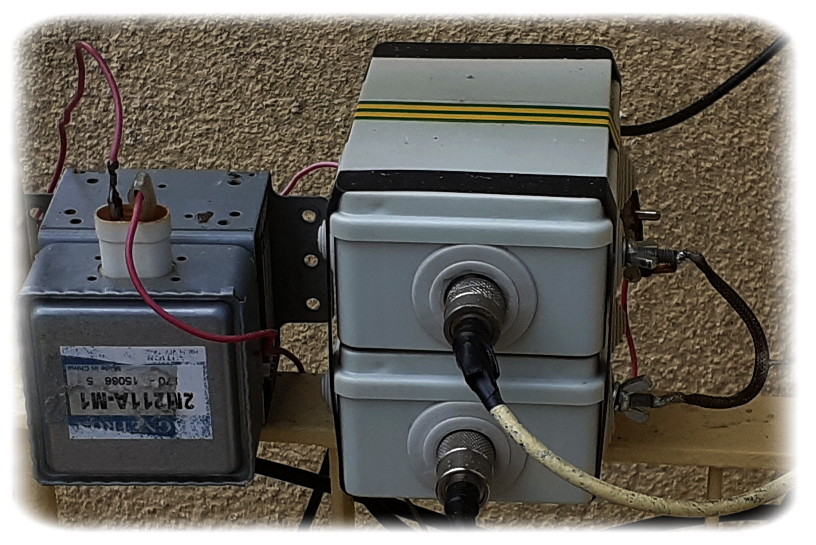

                Obudowa metalowa tego urządzenia jest w stanie zredukować zakłócenia aglomeracyjne do zera.

                         Opis testów CHA 250 F w październikowym wydaniu miesięcznika Świat Radio

                            Nowa koncepsja anten EX_369 Concept i inne VK3FVKI. Wstępny opis ŚR 12/2019

                             Anteny z przeniesieniem zasilania wewnątrz promiennika mają swoje miejsce
                             w przyszłości. Jeżeli malutka konstrukcja mająca powierzechnię kilkudziesięciu
                       centymetrów z odbiorem 160m porównywalnym do 20 m LW jest w stanie to zagwarantować,
                                     co może jeszcze w przyszłości odsłonić ze swych możliwości ???
                                Wszystkiego o możliwościach miniaturowych anten jeszcze nie wiemy !!!



 Indukcja a prawdopodobieństwo
               Stopień przekonania - warunki - świadectwo
Żadnej hipotezy nie da się udowodnić indukcyjnie.
Niemniej hipoteza może być w mniejszym lub większym stopniu potwierdzona, zależnie
od aktualnego świadectwa empirycznego.
      Przekonanie jest stopniowalne, podobnie jak potwierdzenie.
Indukcja a prawdopodobieństwo
Prawdopodobieństwa należy modyfikować zgodnie z regułą warunkowania.
https://slideplayer.pl/slide/1217225/
Czętotliwość - moc - polaryzacja - oddziaływanie poszczególnych elementów - rezystancja -
kompensacja składowa bierna (składowa bierna indukcyjna -  składowa bierna pojemnościowa ) -
wilgotność powietrza - wilgotność ziemi - propagacja - potencjał ziemi względem
promiennika i przeciwwag = p r a w d o p o d o b i e ń s t w o
http://epaper.szczecin.hamradio.pl/pdfy/Czym_jest_opornosc_wejsciowa_anteny_i_co_z_tym_robic-t-sp1vdv.pdf




    Początki, synonim Gleba - w konteście źródła czegoś
            Typowe myślenie, bez znajomości pojęć...

"Więc sekret wydaje się być taki, że jest to bardzo stratny balun 4: 1!
Jestem trochę zdumiony tą dziwną konstrukcją. Ciekawe, czy w fabryce został prawidłowo nawinięty.
Sposób, w jaki pierwszy zwój pętli przechodzi przez rdzenie ferrytowe, a następnie podwaja się
przed podłączeniem do wyjścia, jest bardzo dziwny. To prawie tak, jakby ktoś popełnił błąd,
a następnie chciał zgubić resztę nadmiarowego kabla, składając go i wkładając z powrotem do zespołu".
http://www.vk5zd.com/CHA250/CHA250_Notes.aspx



                          Reguła Lenza
Reguła Lenza, zwana regułą przekory, która brzmi: Siła elektromotoryczna indukcji ma taki zwrot,
                                      że przeciwdziała przyczynie, która doprowadziła do jej powstania.
https://pl.wikipedia.org/wiki/Indukcja_elektromagnetyczna

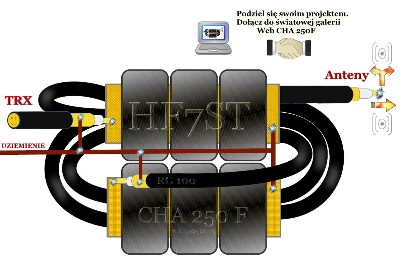

                                   CHA 250 FiDeR
                      Przeciwdziałanie sile elektromotorycznej indukcji



                               PLAN NA ROK 2021
       CHA 250 F na rdzeniach nanokrystalicznych toroidalnych

Ważne cytaty
"Czasem jest tak, że to, co się liczy, nie da się policzyć, a to, co daje się policzyć – nie liczy się".
"Przeciwieństwem prawdy płytkiej jest fałsz, przeciwieństwem prawdy głębokiej może być inna głęboka prawda".
"Człowiek zajmujący się nauką nigdy nie zrozumie, dlaczego miałby wierzyć w pewne opinie tylko dlatego,
że znajdują się one w jakiejś książce. (…) Nigdy również nie uzna swych własnych wyników za prawdę ostateczną".
"Przyszłość należy do wyobraźni".
                                                                         Albert Einstein



                        Praca, Praktyka i Technika

"Sądzę, że masz i chęci, i talent. Większy, niż sądzisz ale mniejszy, niż pragniesz. Ale takich co mają i chęci,
i talent jest wielu, a mimo to większość z nich nigdy do niczego nie dochodzi. To tylko punkt wyjścia,
by cokolwiek w życiu zrobić. Wrodzony talent jest jak siła dla sportowca.
Można urodzić się z większymi lub mniejszymi zdolnościami. Ale nikt nie zostaje sportowcem tylko i wyłącznie
dlatego, że urodził się wysoki, silny lub szybki. Tym, co czyni kogoś sportowcem jest praca, praktyka i technika.
Wrodzona inteligencja jest tylko i wyłącznie amunicją.
Żeby ją skutecznie wykorzystać musisz przekształcić swój umysł w precyzyjną broń".
                                                                                                                             Carlos Ruiz Zafón

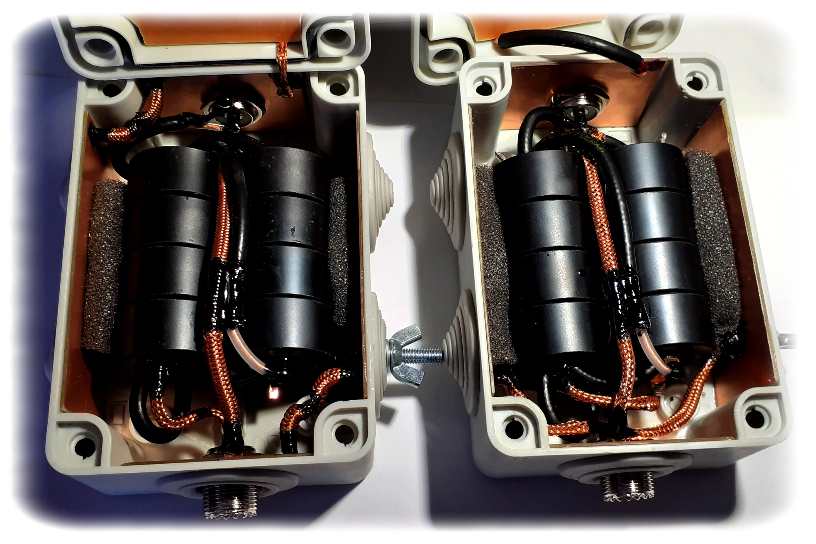

                           OSTATNIA PRODUKCJA Z 8-9 PAŹDZIERNIKA 2020.

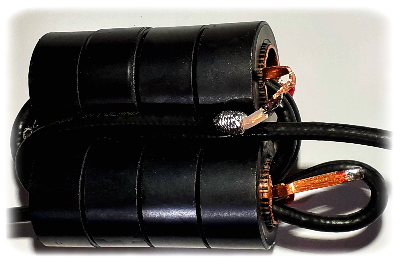

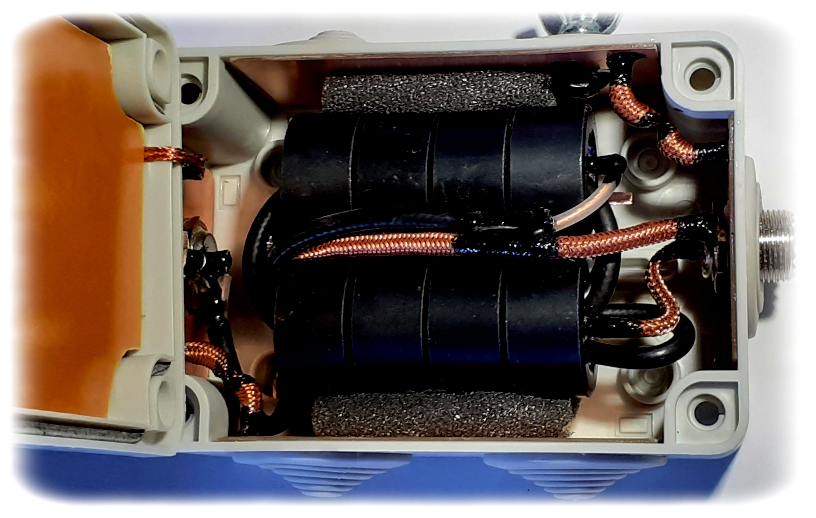

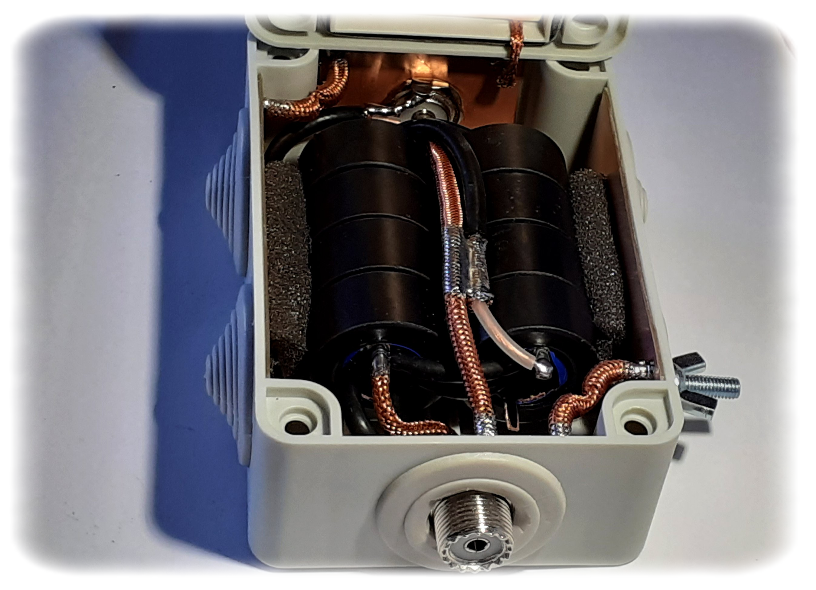

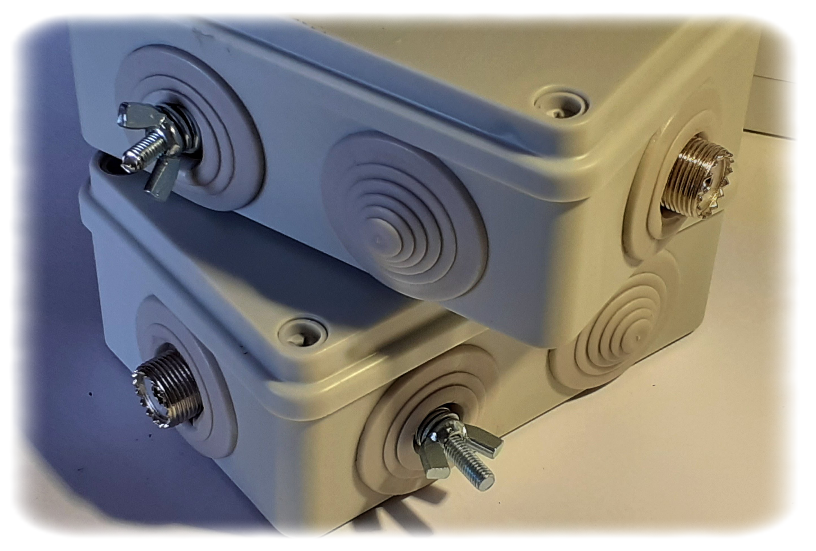

                     TRANSFORMATORY CHA 250 F 8 RDZENI - EKRAN

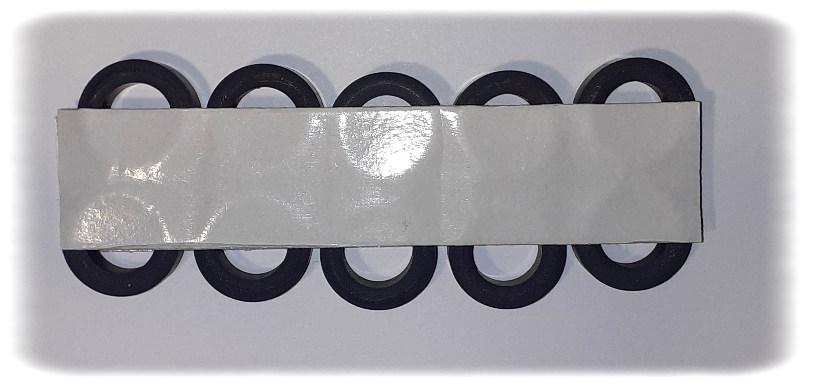

Historia rdzeni na zdjęciu, sięga trzech miesięcy wstecz. W poszukiwaniu dostawcy
      rdzeni nanokrystalicznych troidealnych do budowy nowej wersji CHA 250 F NkT,
dotarłem do firmy Magneto Sp.z o.o. W zawiłości naszych specyficznych upodobań technicznych
i krótkofalarskich zostałem skierowany do naszego Kolegi Roberta SP9WAR
                                    i tak zaczęła się nasza znajomość.
Robert dzięki swej uprzejmości udostępnił mi do testów (sprezentował)
       rdzenie ferrytowe, które nie mają podobnych do siebie - dziękuję ślicznie Robercie. :)
Produkcja z ubiegłego stulecia, skład mineralny nie znany, przeznaczenie około wojskowe.
Jedno jest pewne, że w tamtych czasach inne wysokiej klasy rdzenie dostępne na rynku
nie posiadały aż takich właściwości odfiltrowania niepożądanych nieczystości eterowych jak widoczne wyżej.
Ze względu na pracę zawodową w hucie szkła, plany budowy CHA 250 F zostały przesunięte na 2021 - 2022 rok.

                              Konstruktywne działanie w tych ciężkich czasach
             wydobędzie z nas to, co najlepsze. Życzliwość, odwaga nawiązania
                pozytywnego kontaktu, dzielenie się mini i maxi osiągnięciami
       oraz normalnymi eksperymentami pozwoli zbliżyć się do osób rozwojowych.

         Stres, który jest zabójczy dla zdrowia, kondycji i odporności, powinien
                 być niwelowany pozytywnym działaniem dla siebie i innych.
   Praca, młodość oraz kreatywność naszego organizmu jest dla nas najlepszą tarczą.
                             To nasza wrodzona powinność i obowiązek.


   Tylko w ten sposób możemy otaczający nas świat ham radio uczynić lepszym
              i stworzyć barierę dla wirusów, bakterii i toksycznych wartości.
