SP2MKO S.K. 20 września 2023.

Kolejne wspaniałe rozwiązanie z podpowiedzi Marka SP2MKO - Dziękuję! :)
O tym co tłumi dokładne taki filtr wyjaśnić może tylko Marek.
Przy zastosowaniu zasilania anteny z odpowiednim odcinkiem fazowym
szumy pasmowe spadły z S9 do S7-S5 a nawet S3.
Po zastosowaniu filtra przesunięcia fazowego na zasilaniu zasilacza impulsowego
kolegi Janusza SP5CIB ( wspaniały zasilacz kupiony od Krzysia SP5KW)
szumy pasmowe i wszelkie śmieci spadły do poziomu S0 - S1.
Tak więc potrzebujemy porządny filtr:
https://yaboo.pl/product-pol-158-Filtr-ferrytowy-przeciwzakloceniowy-JMLF-130.html

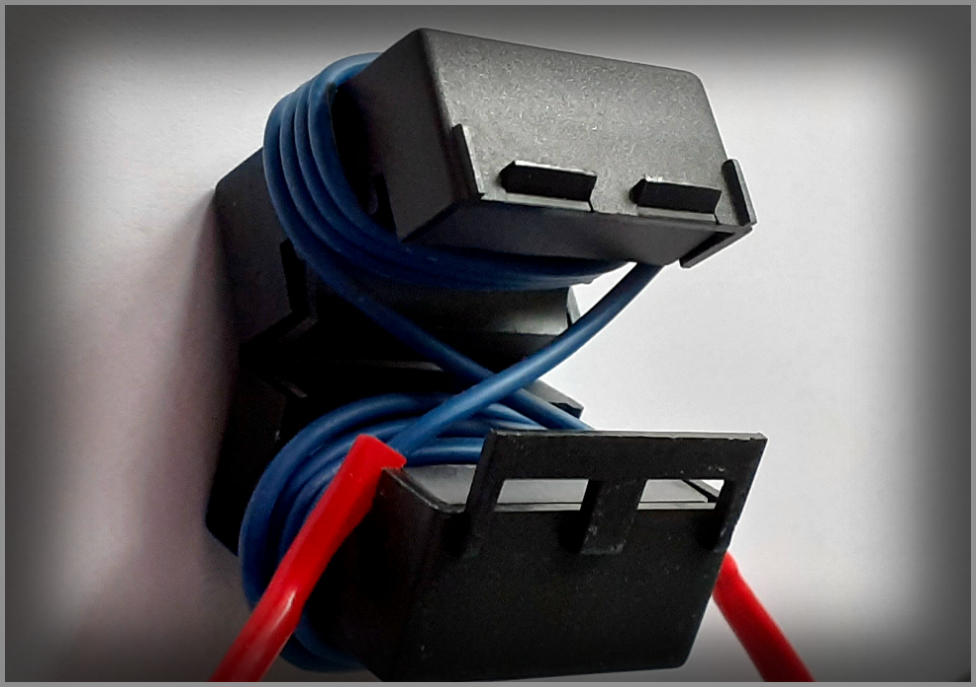

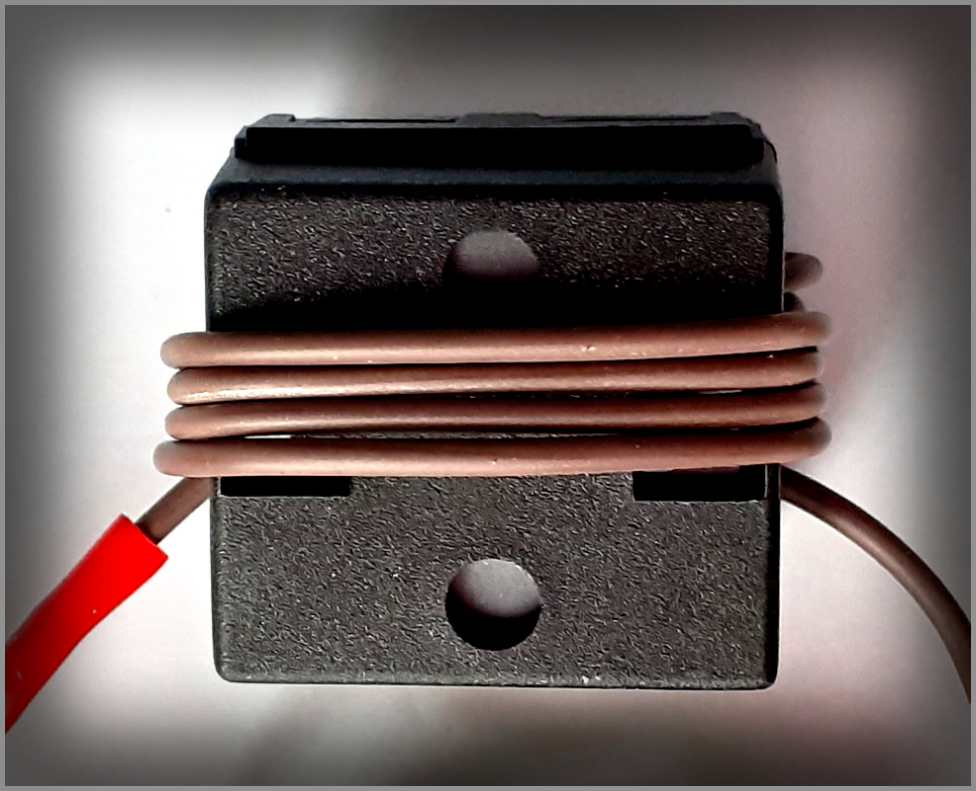

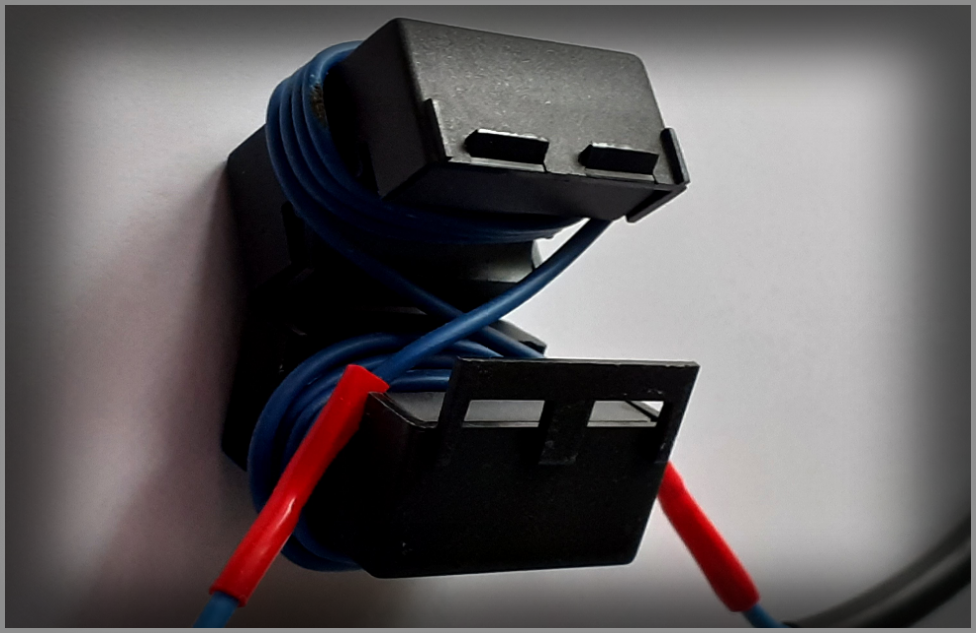

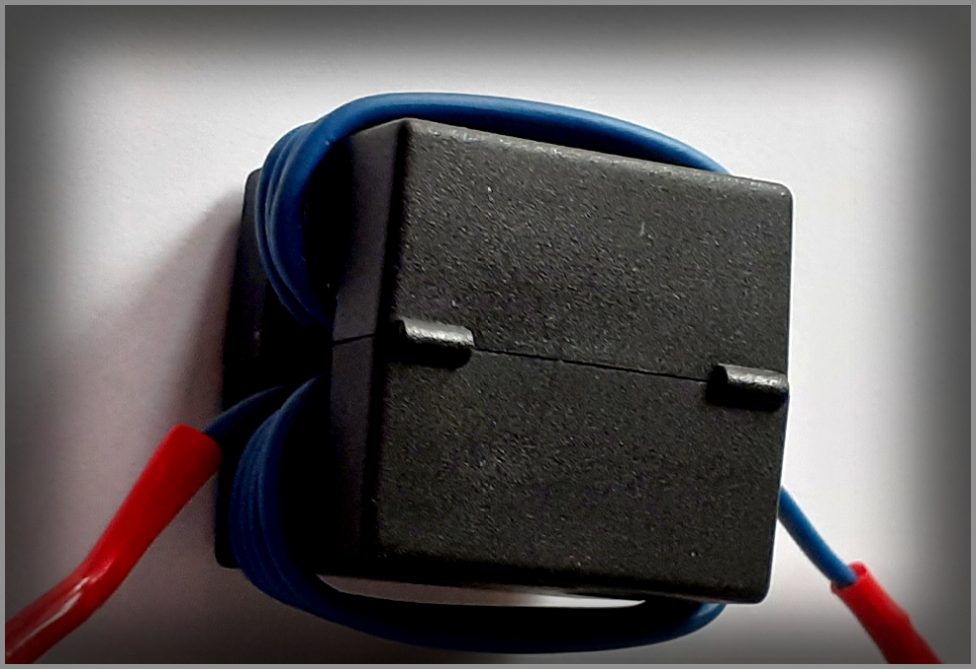

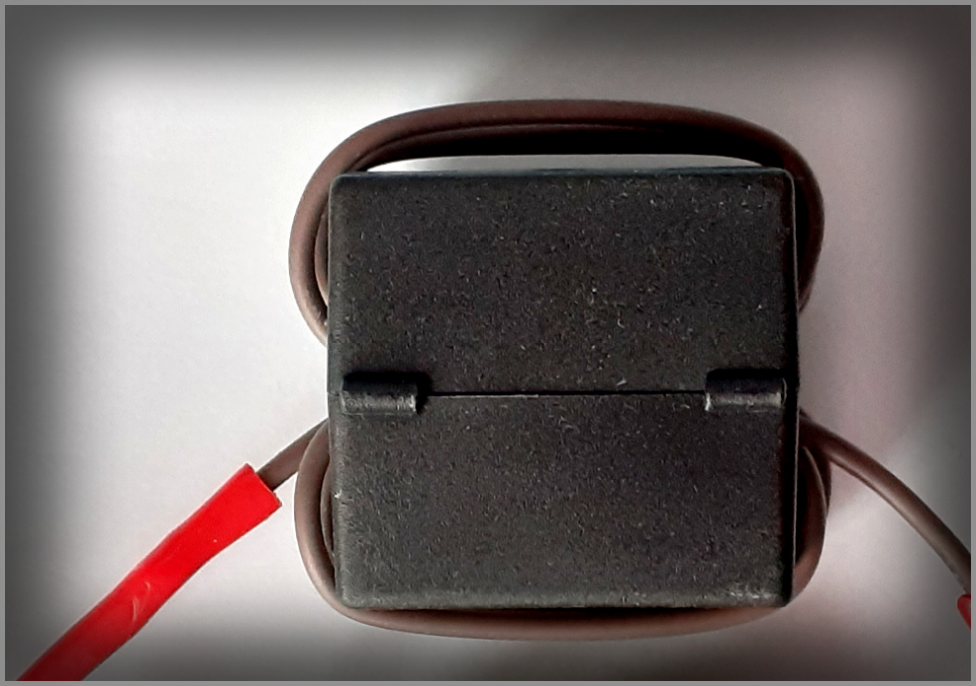

Nawijamy 4 zwoje na jednej części filtra i następne 4 zwoje w drugą stronę na drugiej części,
czyli przesuwamy fazowo o 90°.

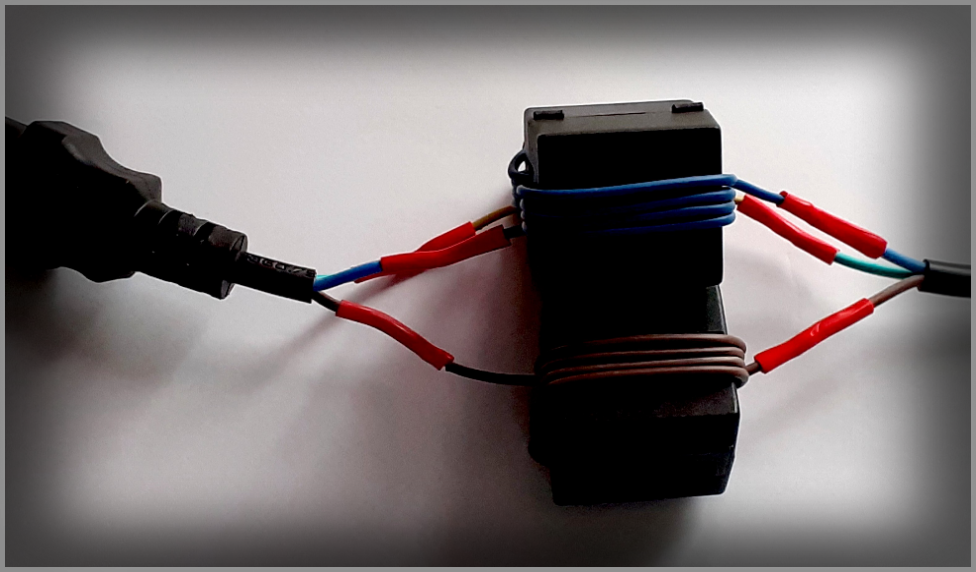

Instalujemy trzy filtry na trzy przewody blisko zasilacza przed samym urządzeniem.
Uwaga! Najbardziej efektywnymi są filtry czarne czyli posiadające największą domieszkę żelaza,
które tłumią pasożytnicze częstotliwości.

Niżej doświadczalne filtry przed zamówieniem dedykowanych.
Zwykłe filtry przeciwzakłóceniowe - efekt niesamowity.
Polecam tylko do krótkich testów zapoznawczych. Mała średnica
filtrów nie pozwoli na montaż przewodów większego poboru natężenia prądu.
                                  UWAGA!
(Trwałość napięcia, rezystancja izolacji i pojemność prądowa muszą
być precyzyjnie dostosowane do sposobu ich wykorzystania).
Dedykowane filtry JMLF-130 posiadają inne pasmo redukcji szumów i zakłóceń
ze względu na preferowane większe domieszki żelaza w swoim składzie.
