Zachęcony wcześniejszymi eksperymentami z małą anteną magnetyczną dwupętlową,
którą wykorzystywałam do pracy samodzielnej oraz jako przedłużenie LW, postanowiłem
wrócić do tego pomysłu.
O ile teraz wydaje się ta realizacja prosta, o tyle trudno byłoby wykonać ją bez jednego wyzwania.

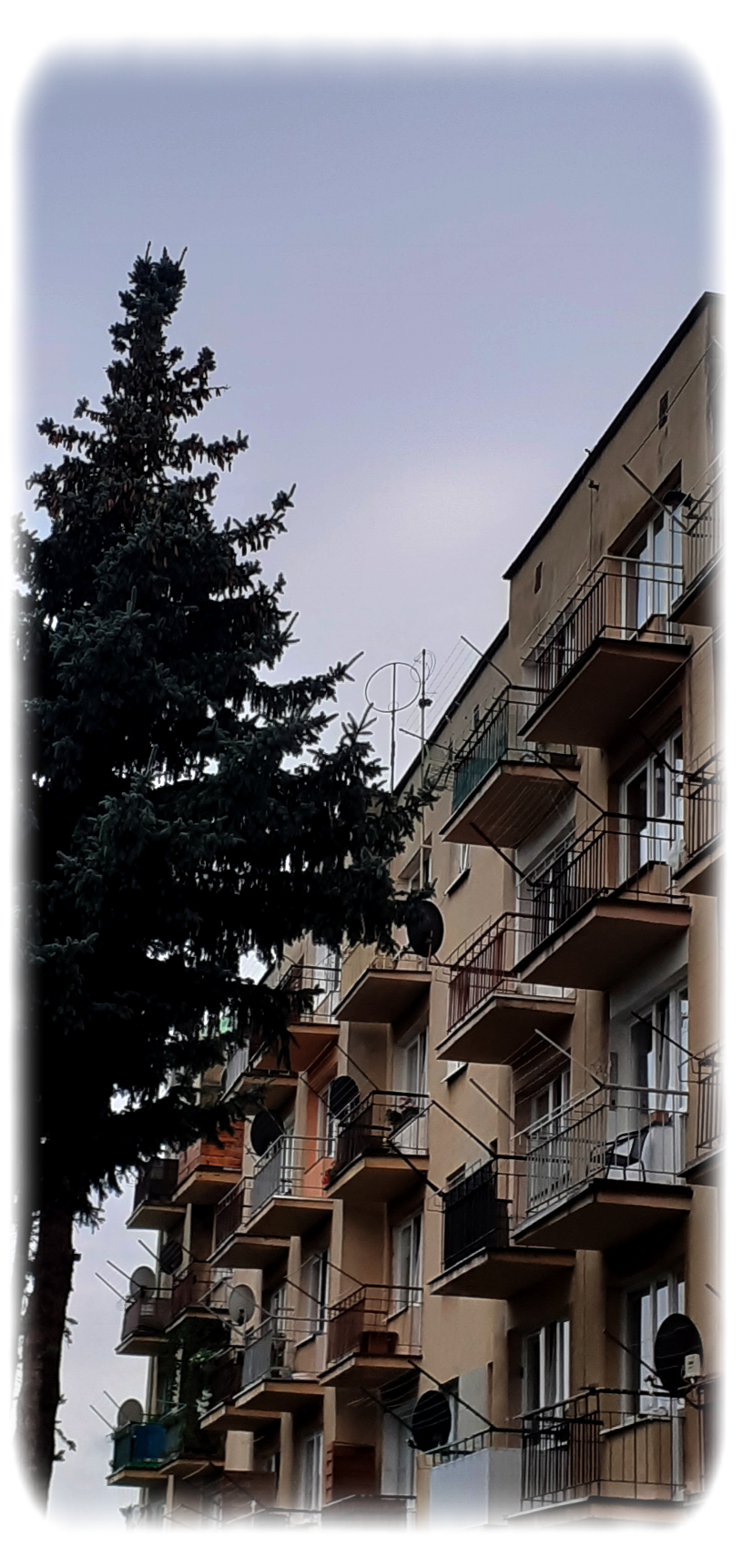

Tym wyzwaniem był, jest i będzie naddatek 8,2 m LW, który pozostał po skróceniu LW 42 m
w wyniku podcięcia jodły pod blokiem, na której jest ona podwieszona.
Zachęcony dodatkowo powodzeniem osiągów malutkiej konstrukcji anteny magnetycznej (trapez)
wykonanej z naddatku 8,2 m LW o średnicy 1 mm (opis na końcu Shamrock), w dniu ludzi pozytywnie
zakręconych, postanowiłem uczynić to co było nieuniknione.

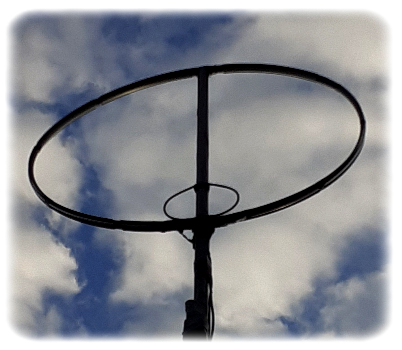

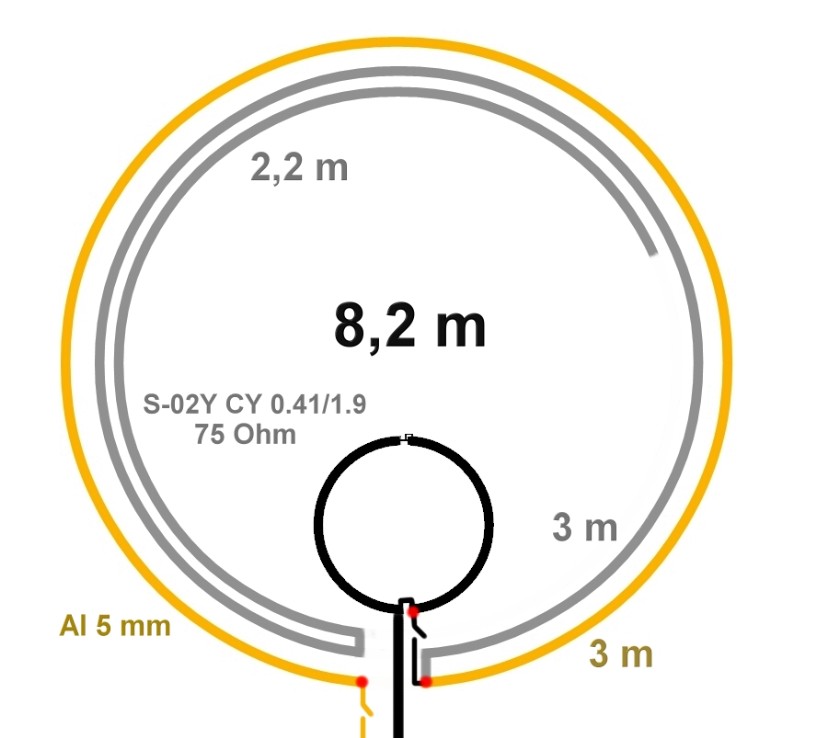

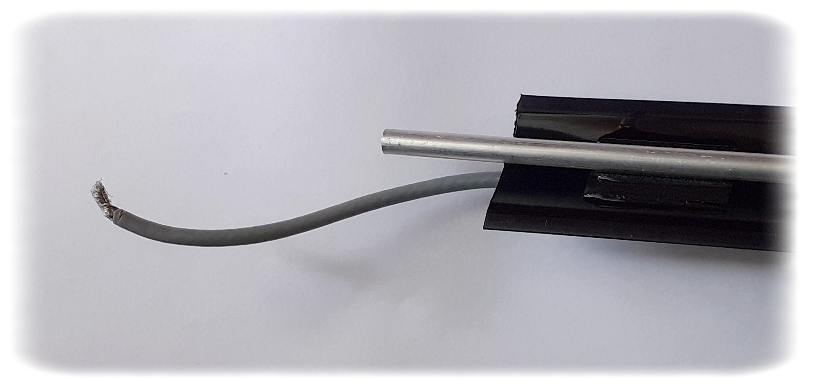

Duża pętla wykonana jest z dwóch części promieniujących długości 8,2 m:

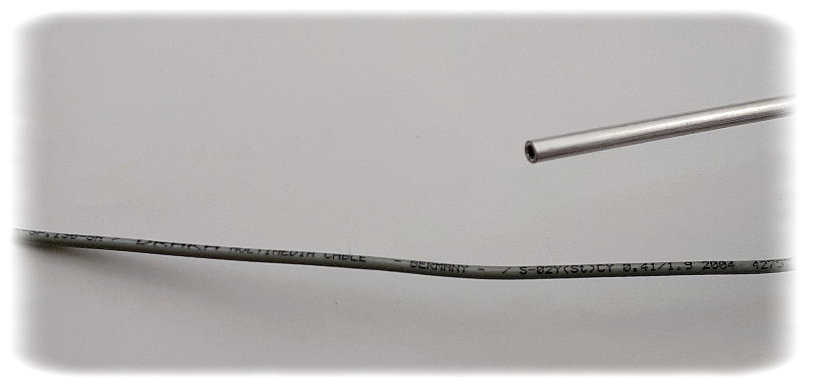

1. Rurka aluminiowa o średnicy 5 mm długości 3 metry.

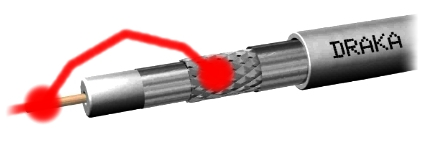

2. Przewód współosiowy S-02Y CY 0.41/1.9 o długości 5,2 metra (oploty połączone z żyłami głównymi).

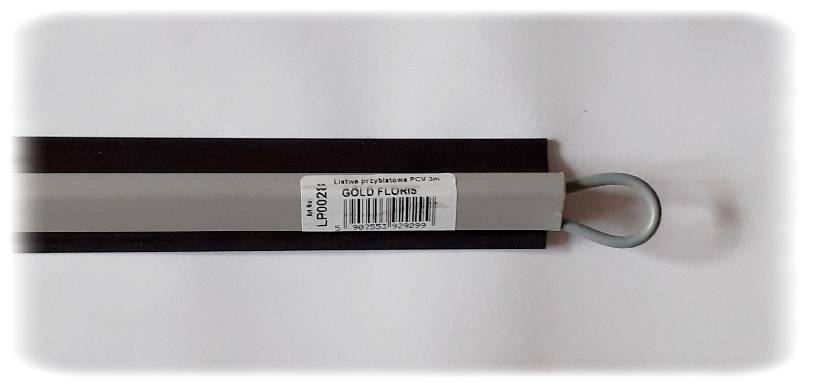

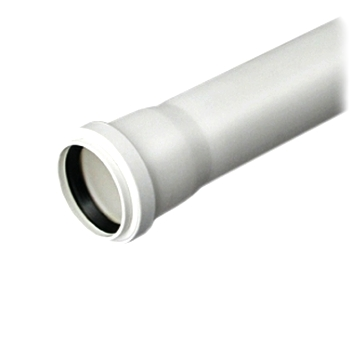

Konstrukcją nośną tego odcinka promiennika stała się rura PCV 32 mm 2 m oraz listwa blatowa 3m.

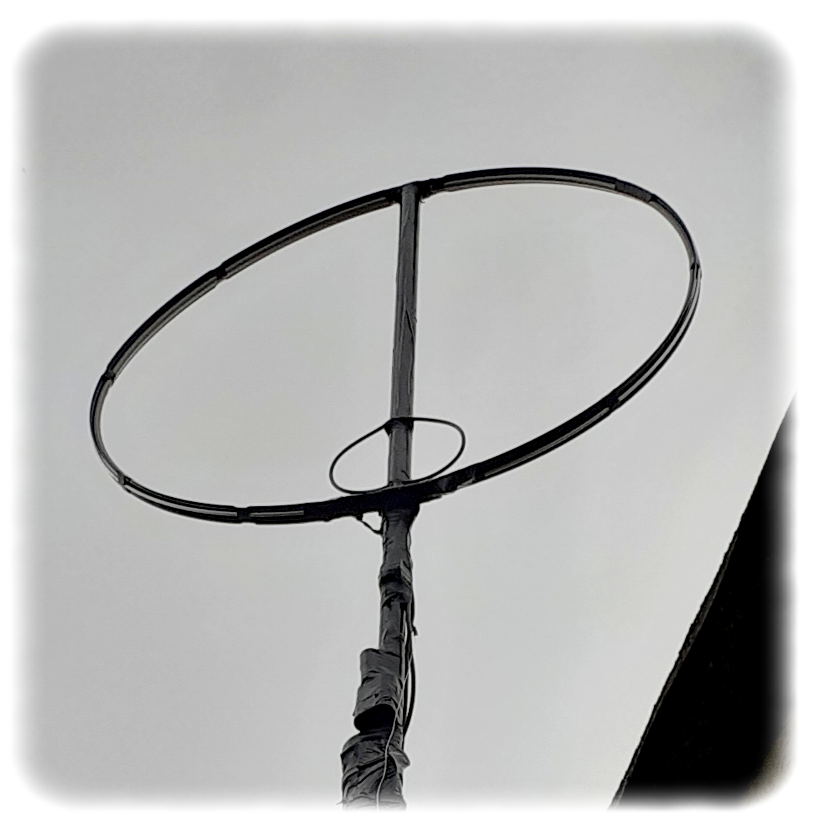

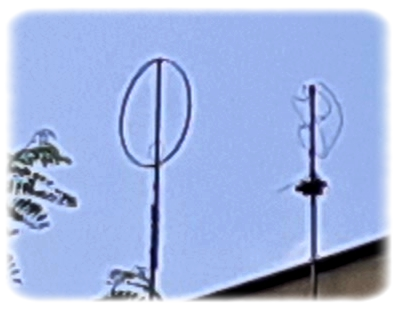

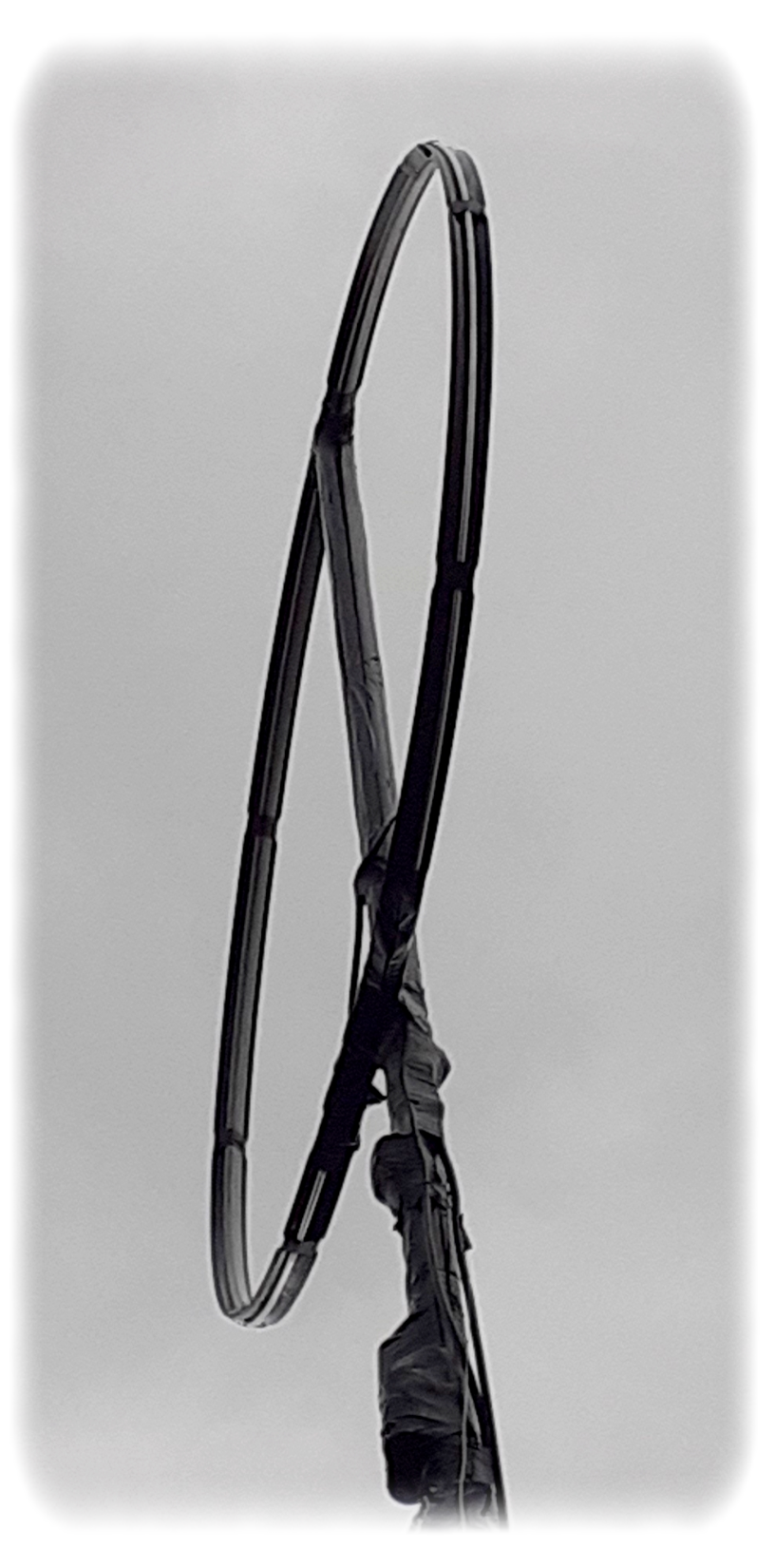

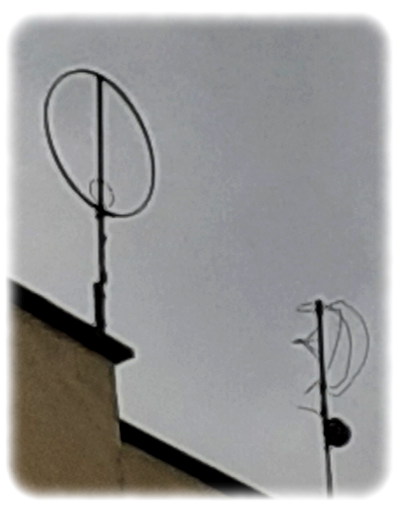

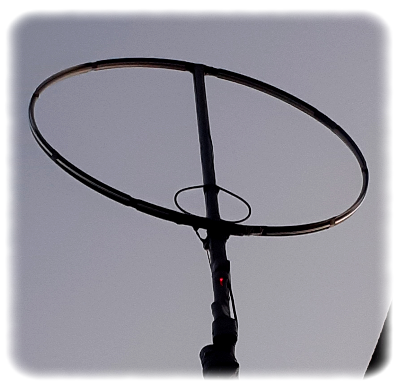

Duża pętla magnetyczna o średnicy 90cm jest przymocowana taśmą izolacyjną do rury w dwóch miejscach.

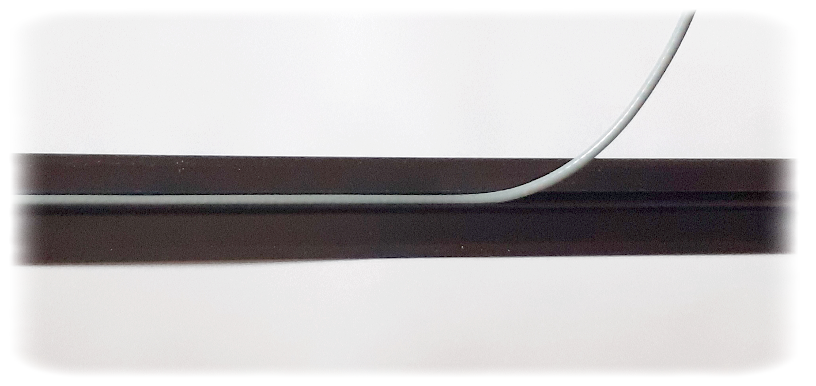

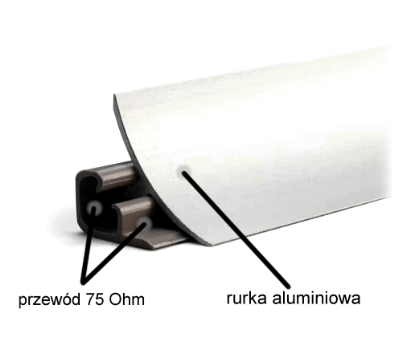

Kabel 75 Ohm biegnie środkiem i bokiem, zaś rurka aluminiowa po stronie zewnętrznej łuku ozdobnego.

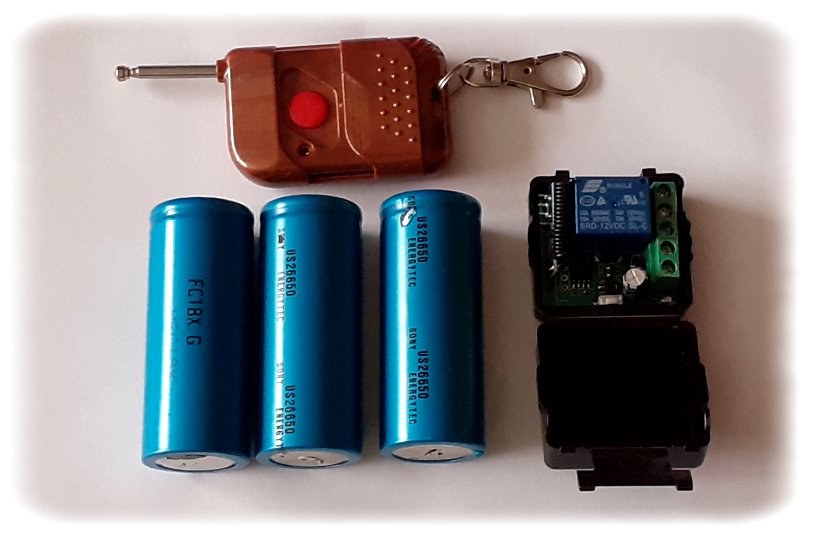

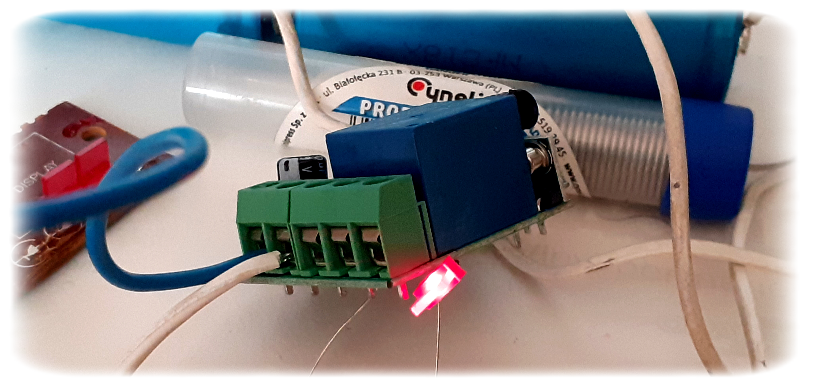

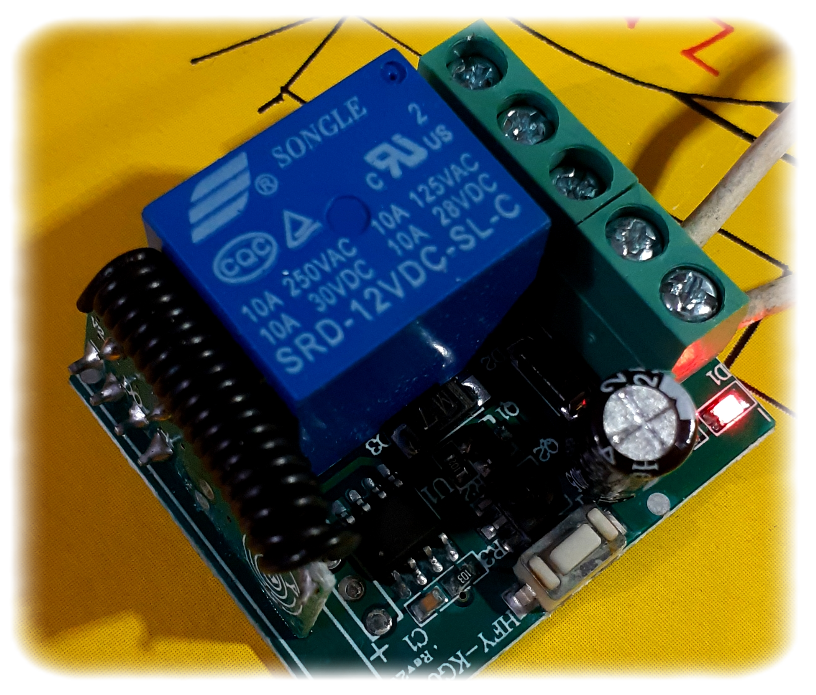

Połącznie pętli sprzęgającej z pętlą główną na końcu rurki aluminiowej łączone jest za pomocą
układu przekażnika sterowanego za pomocą fal 433 Mhz. Zasilanie układu odbywa się przez
3 ogniwa FC1BX G umieszczone pod pętlami. W razie braku napięcia 12 V w wyniku rozładowania,
pętle zostają zwarte.
Po testach biorę pod uwagę zasilanie zasilaczem 12 v a w dalszym czasie układ przekażników oparty
na układach Arduino.
Włączenie połączenia pętli sygnalizowane jest przez diodę podłączoną pod styki zasilania przekaźnika.
Wykonałem możliwość łączenia i odłączenia pętli od głównego promiennika ze wzglądu
na eleminowanie wpływu połączenia pętli sprzęgającej na główny promiennik 8,2 m
jako przedłużenia LW oraz wpływ LW na układ magnetyczny.
Warto wspomnieć, że oba układy uzupełniają się doskonale w zależności d warunków propagacyjnych.
Drugi powód to testy. Już w pierwszych minutach po uruchomieniu anteny magnetycznej
na niektórych pasmach odłączenie pętli sprzęgającej miało znaczący wpływ na skuteczność
działania anteny.

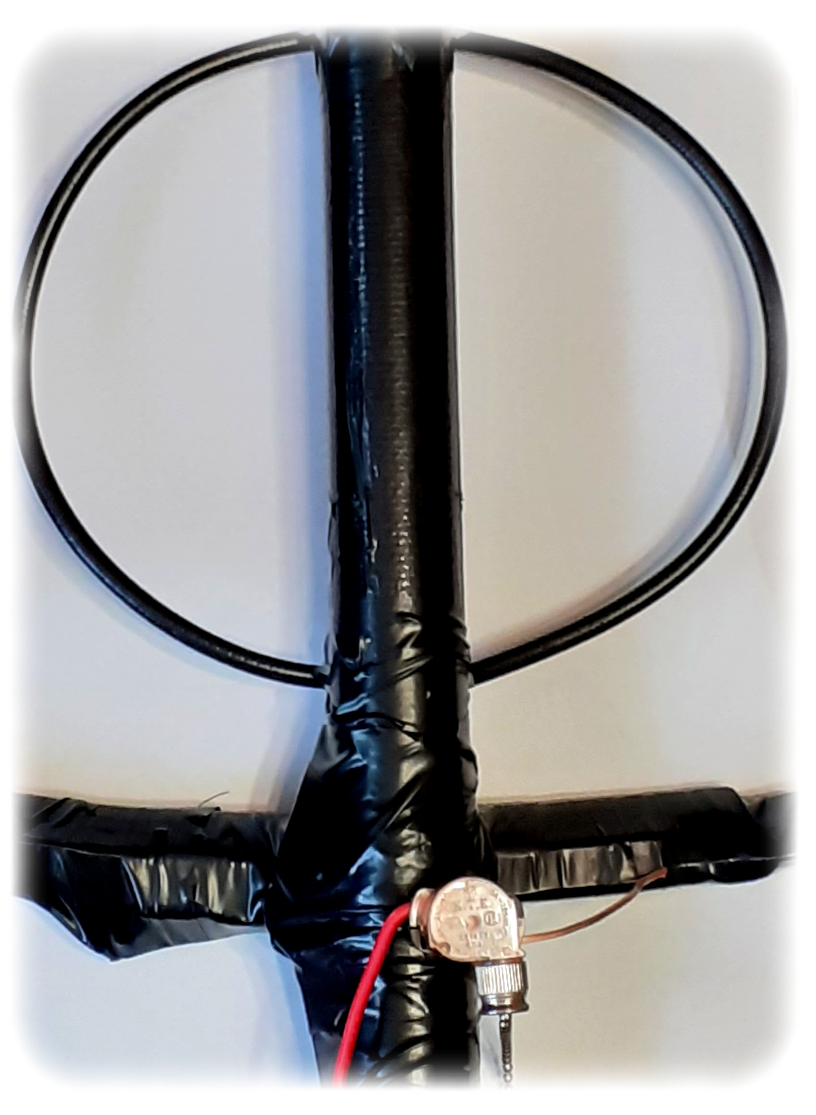

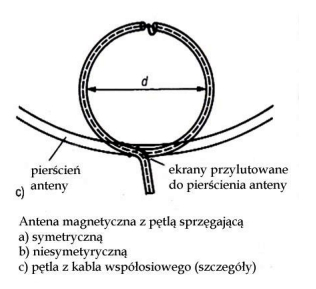

Mała pętla sprzęgająca o średnicy 18 cm (1/5 dużej) wykonana jest według opisu
Krzysztofa Dąbrowskiego OE1KDA Anteny krótkofalowe Tom 2 z linku:
http://www.swiatradio.com.pl/virtual/download_2/anteny-kr_2.pdf
Rysunek 1.1.3

Podsumujmy:
Antena magnetyczna - odmienna.

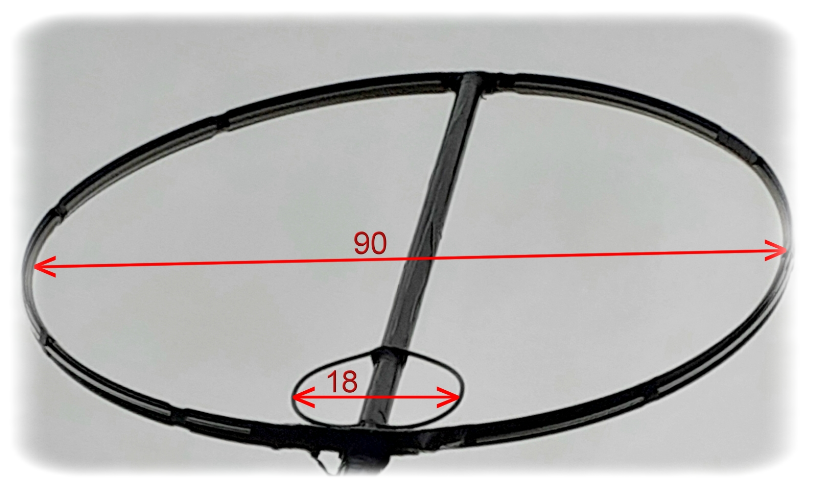

Średnica dużej pętli 8,2 m to 90 cm.
Średnica małej pętli sprzęgającej 18 cm.
Po odłączeniu pętli sprzęgającej promiennik kołowy 8,2 m jako przedłużenie LW 32 m.

W fazie testowej odłączenie pętli 8,2 m jako przedłużenie LW następuję przez
Wyłącznik Sznurkowy Pociągany.
W tym przypadku antena magnetyczna pracuje samodzielnie bez wspomagania LW
a LW jako odrębny system promienników.

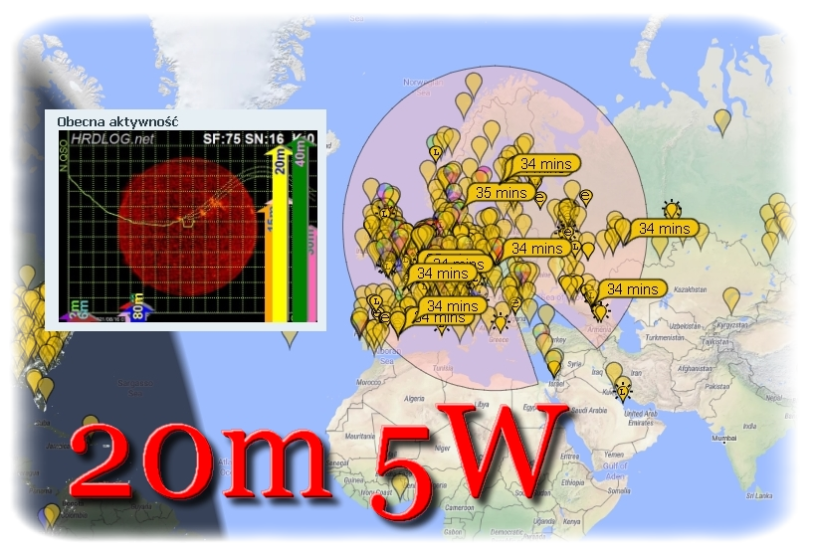

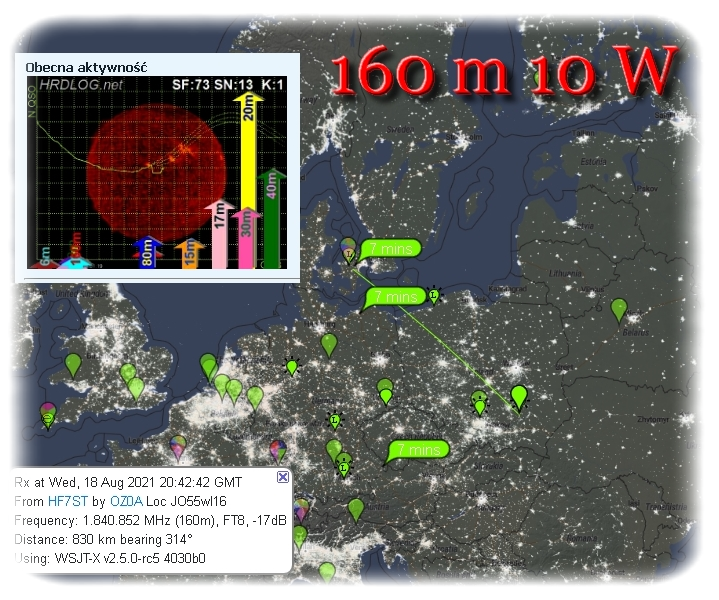

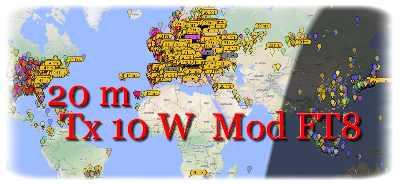

Pierwsze testy na 5 W oraz 10 W wypadły zachęcająco zarówno na SSB jak i FT8.

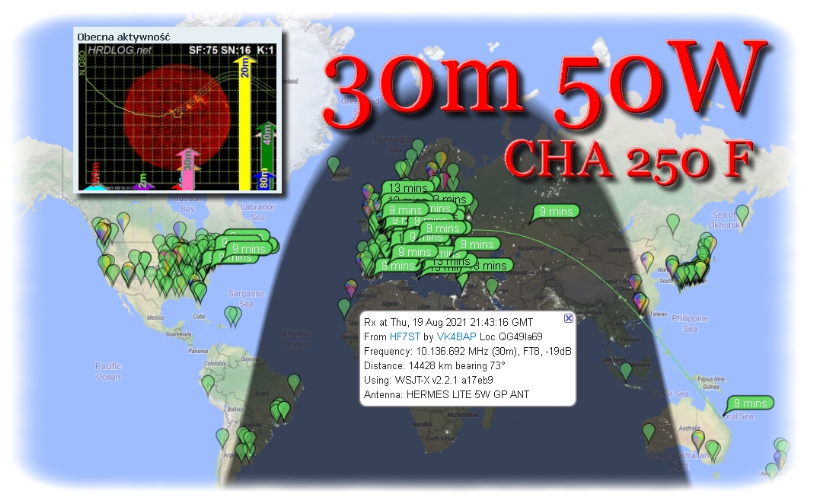

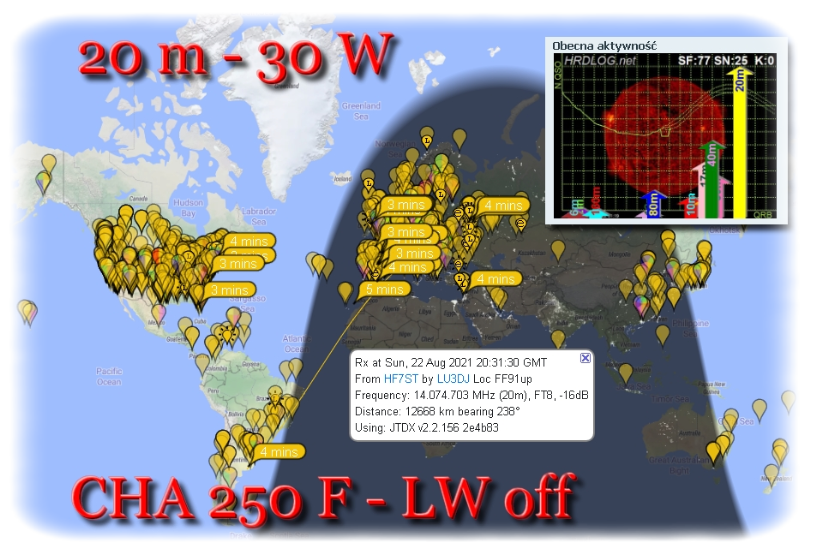

20 W to już zasięg światowy FT8 w zależności od propagacji o czym będę raportował
w zależności od aktywności.
Summa summarum.
Konstrukcja dająca wiele radości i spełnienia w matalo-plastyce oraz w TRX fal.
Czas wykonania to około 4 godziny bez pośpiechu.
Łączenia taśmą izolacyjną sprawdziły się przez wiele lat z różnymi promiennikami
podczas skrajnych warunków atmosferycznych.

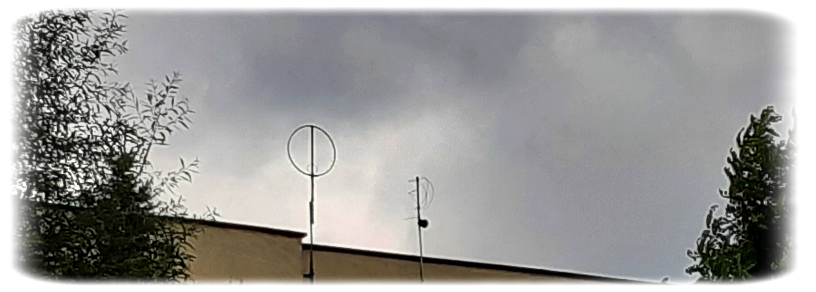

Antena jest bardzo lekka, ładnie pracuje na wietrze.

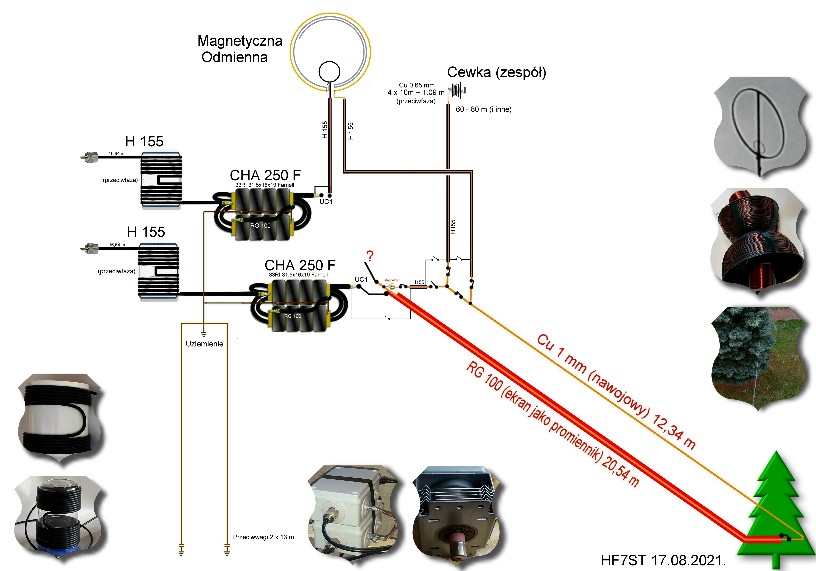

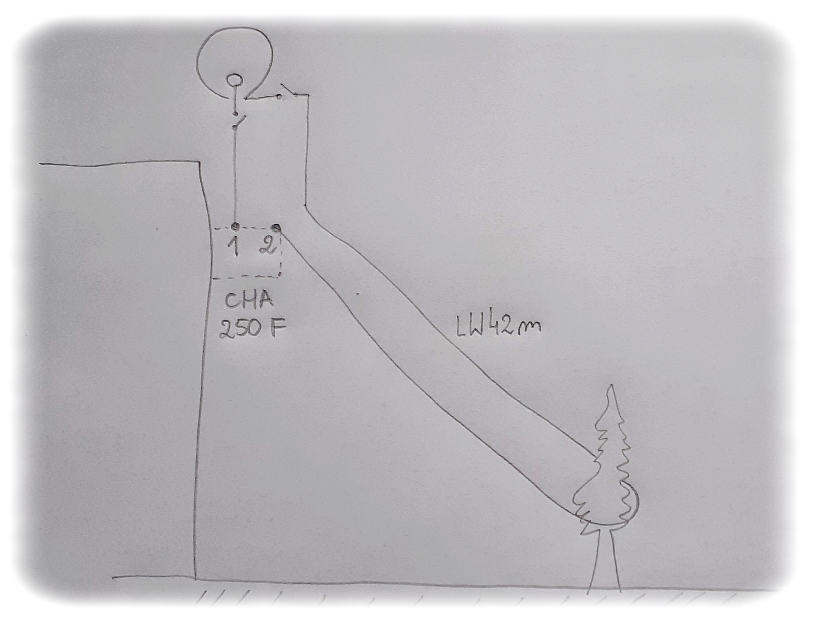

Prosty i dokładny schemat instalacji.

https://ibb.co/2d9Fp0f

Można spróbować tak.

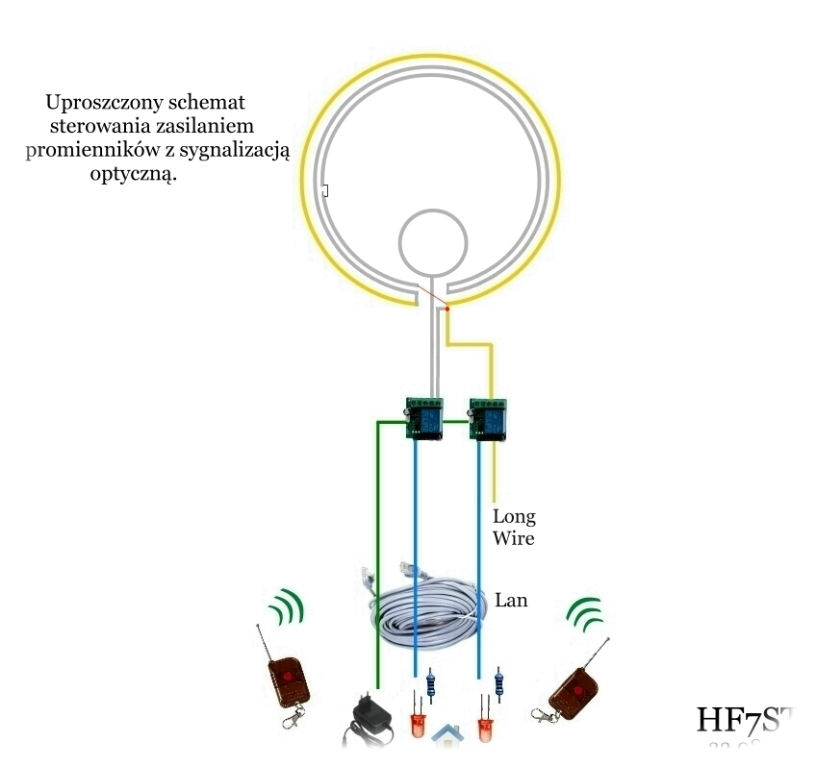

Po sprawdzeniu prawidłowego  działania wyłącznika sterowanego zdalnie 433 MHz
postanowiłem zastosować drugi stopień.
Pierwszy wyłącza obwód 9m odcinka LW, drugi pętlę sprzęgającą do LW.
Zastosowałem przedłużenie trzeciego okręgu z 8,2 m do 9m.
Testuję wpływ na poszczególne pasma i zachowanie FT-950.
Pierwszy zauważalny sygnał, to praca pasma 80 m z SWR 1.1:0 bez ATU na LW.
Zastosowałem 8-żyłowy przewód LAN. Zasilanie układów przekaźników jest w mieszkaniu,
diody sygnalizacyjne 5 V z rezystorem 1,5k również.
Diody podłączone są pod cewki przekaźników.
Posiadam 3 zestawy wyłączników radiowych. Żaden nie koliduje z innymi.

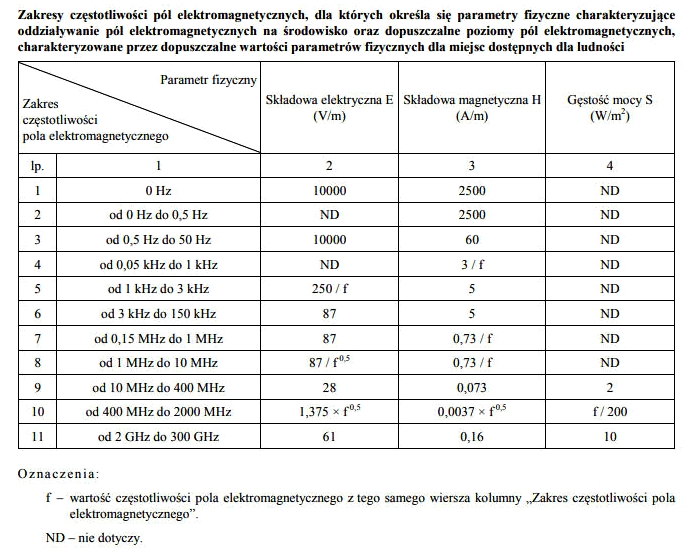

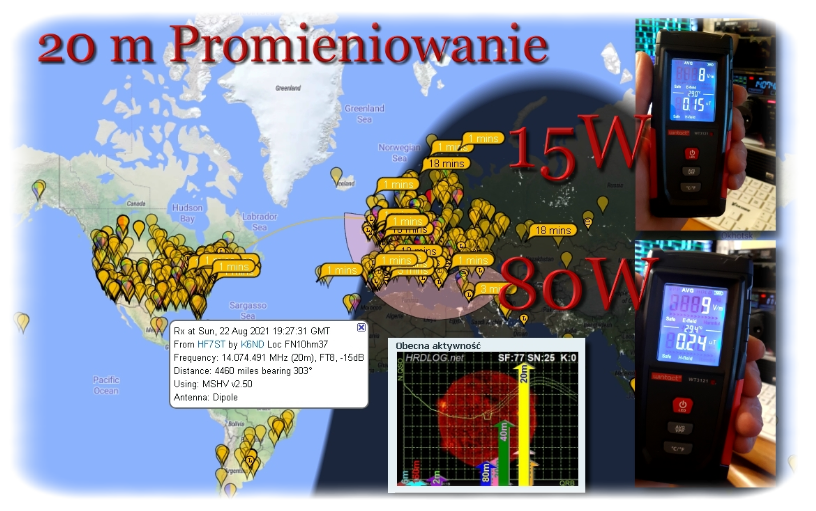

Promienowanie pod anteną osiąga różne wartości od 30 V/m do 44 V/m.
W pomieszczeniu przy FT-950 w miejscu nadawania jest jak widoczne na obrazie.

http://elektrofakty.pl/2020/07/25/czy-zmiany-limitow-pola-elektromagnetycznego-i-metod-jego-pomiaru-sa-uzasadnione/

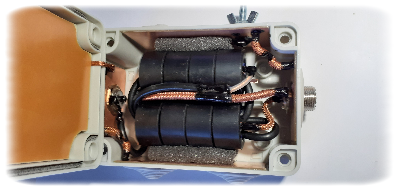

Uwaga! Magnetyczna Odmienna pracuje pod CHA 250 F - 1.
CHA 250 F - 2 pracuje na LW 32m + ( 9 m w okręgu magnetycznej odmiennej)
+ 41m w wzmacniaczu cewkowym .
Obie CHA 250 F są ekranowane, jednak mają wpływ na siebie -  1 pracuje nad  2.
Magnetyczna odmienna pracująca sama ma inne osiągi co jest podstawą do dalszych badań.

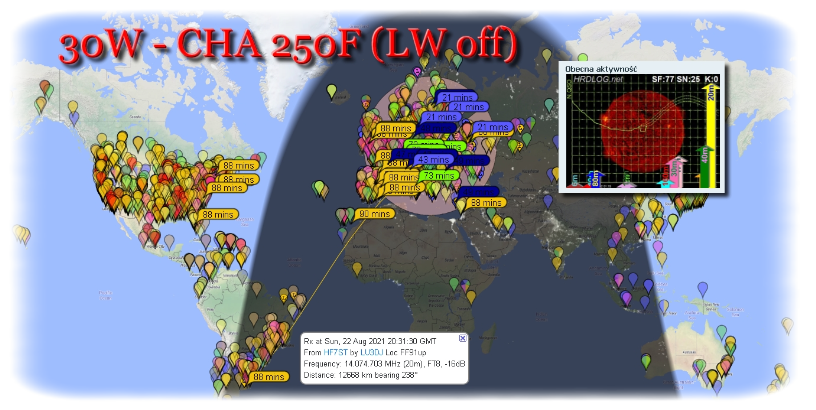

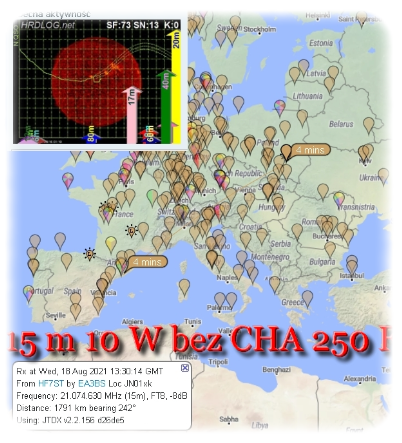

Niżej przedstawiam pracę samej Odmiennej zasilanej CHA 250 F - 1.

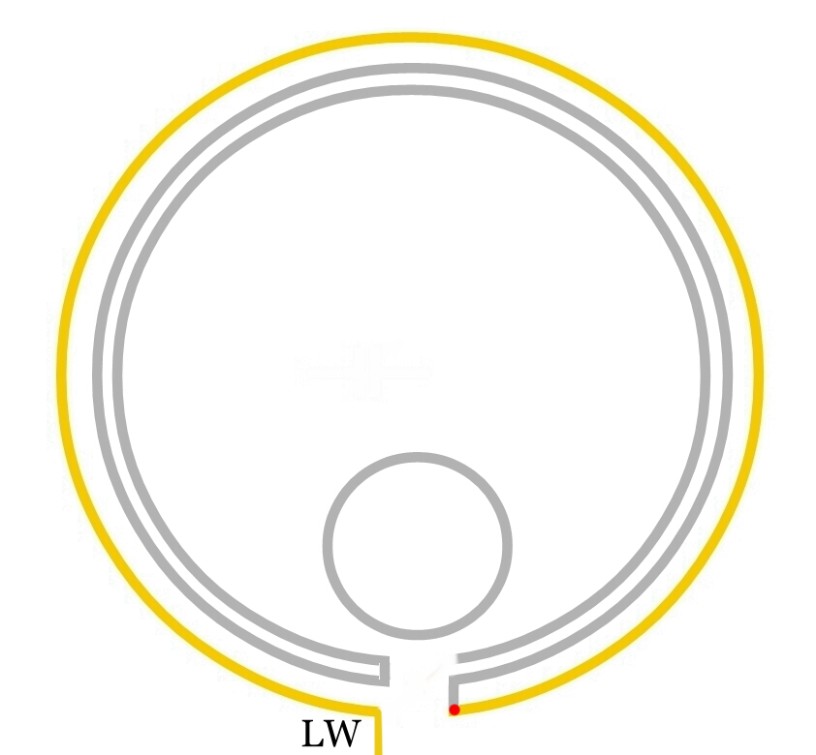

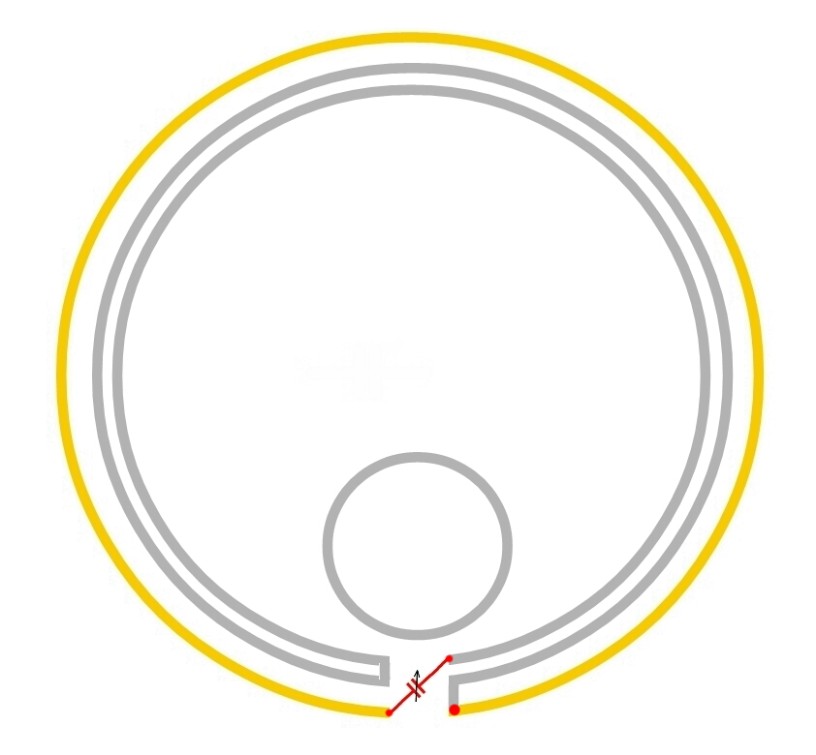

Duża pętla 9 m - trzy pętle przeciwfazowe

W dalszych testach pozostaję przy pętlach 9m.

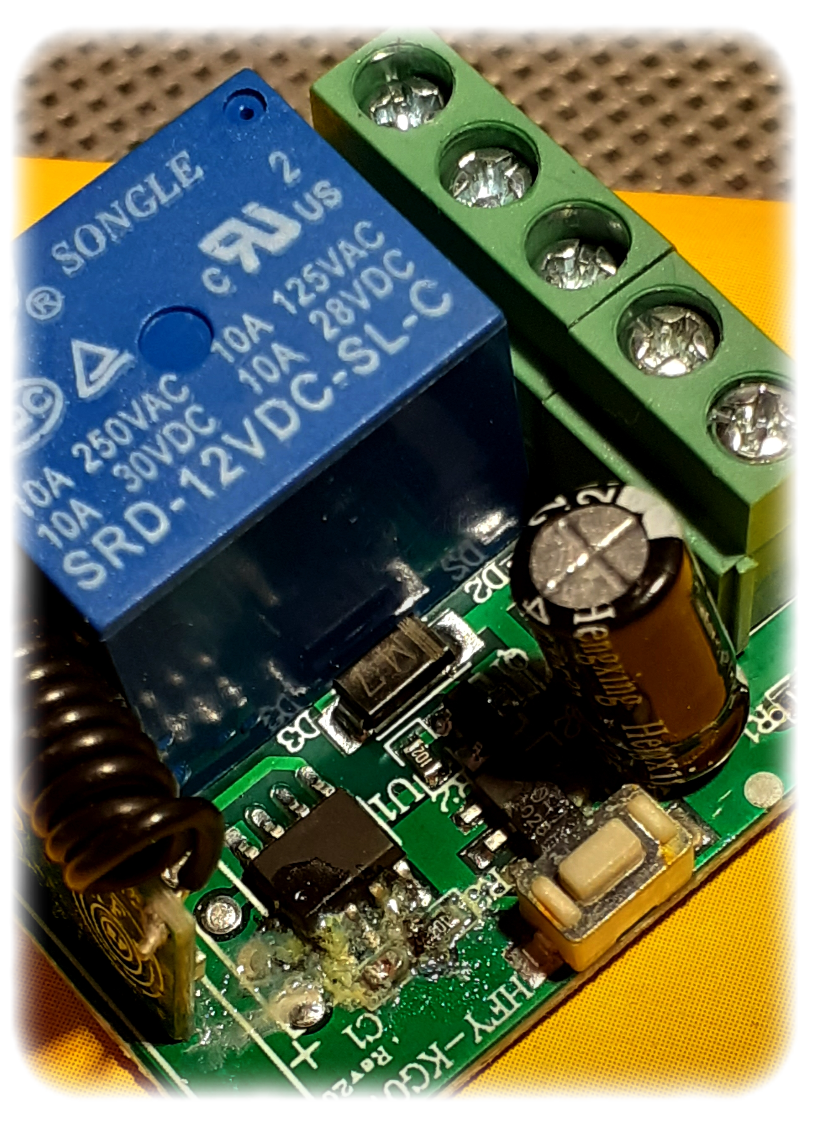

Przekaźnik sterujący włączeniem LW przestał działać. Po zdemontowaniu
anteny ukazały się zanieczyszczenia na układzie modułu sterującego.
Po wyczyszczeniu płytki postanowiłem iść dalej w eksperymentach i tak
powstała antena Magnetyczna Odmienna MO2 3x3.
Trzy odcinki promiennika ułożone w spiralę.

O nowym pomyśle, nowej konstrukcji opowiem już w zakładace MO2 3x3.
Zapraszam. :)

http://hf7st.pl/mo2-3x3.html
