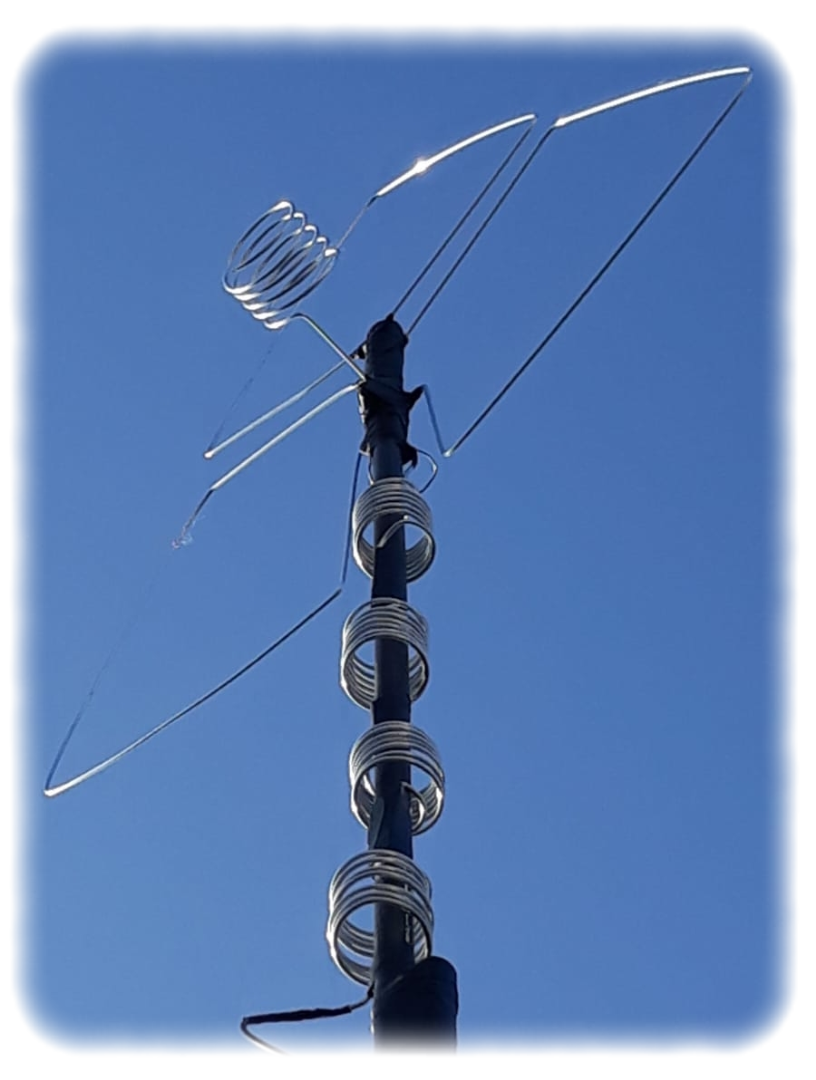

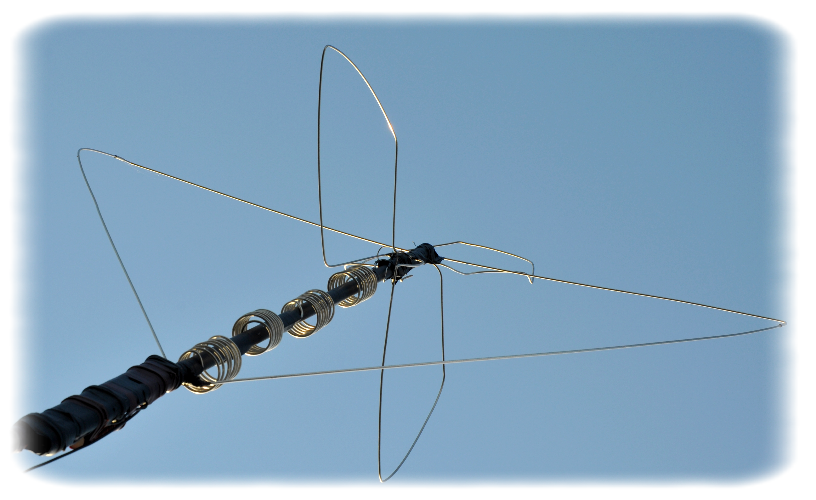

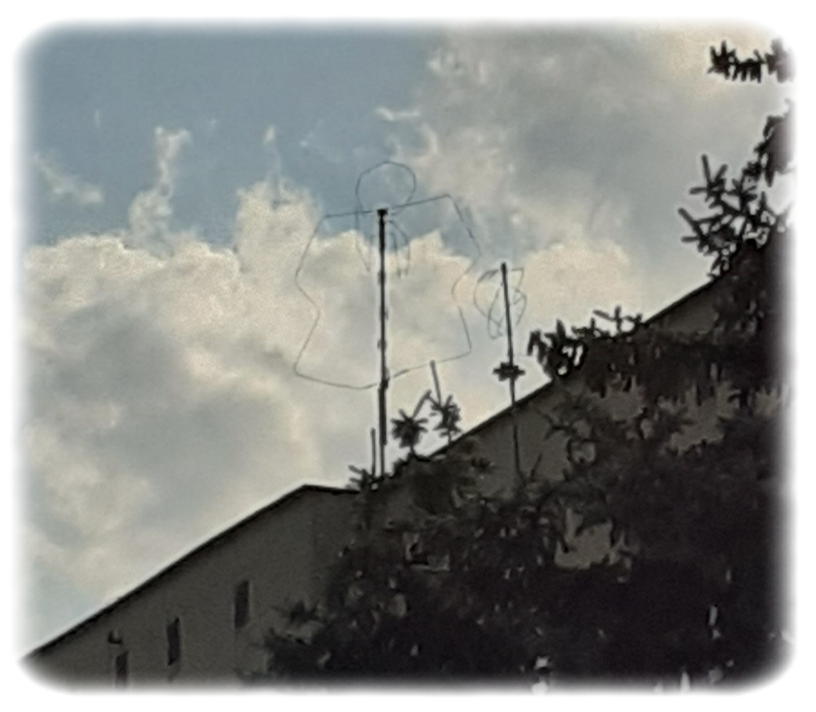

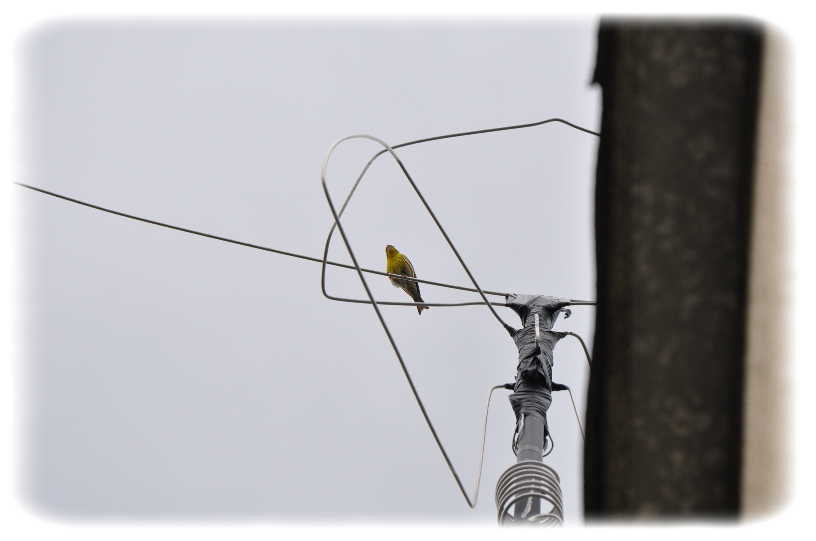

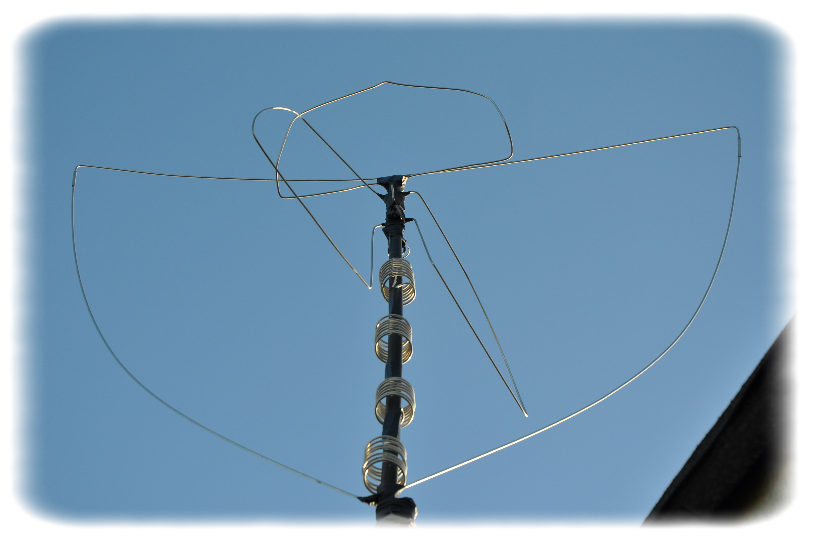

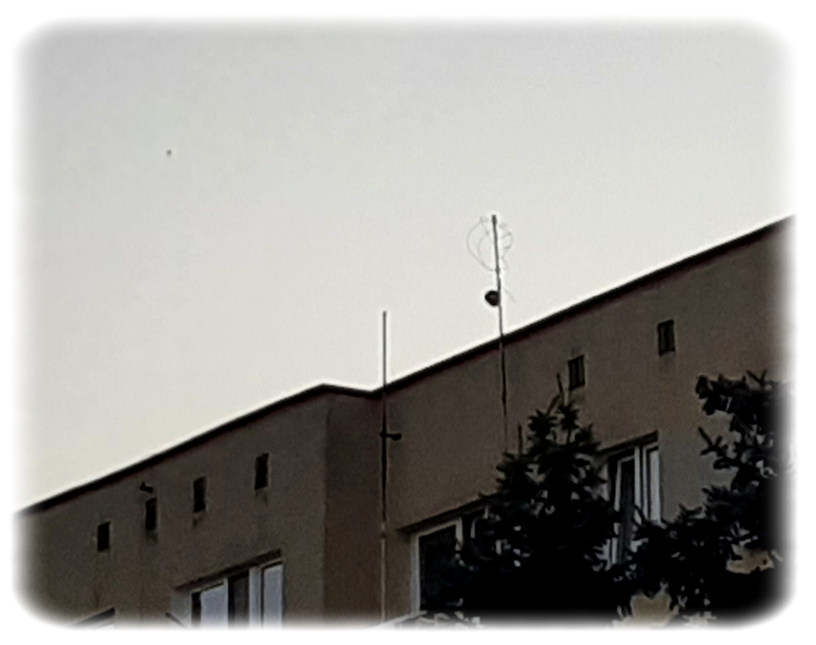

21 lipca 2021 zakończyła się historia testowej wersji anteny pętlowej Shamrock.
Koniec przyspieszyły burze i nawałnice, które nawiedziły w lipcu całą Europę.
Ze względu bezpieczeństwa postanowiłem ją złomować, a po okresie letnim odnowić
moją perłę w lepszej formie.

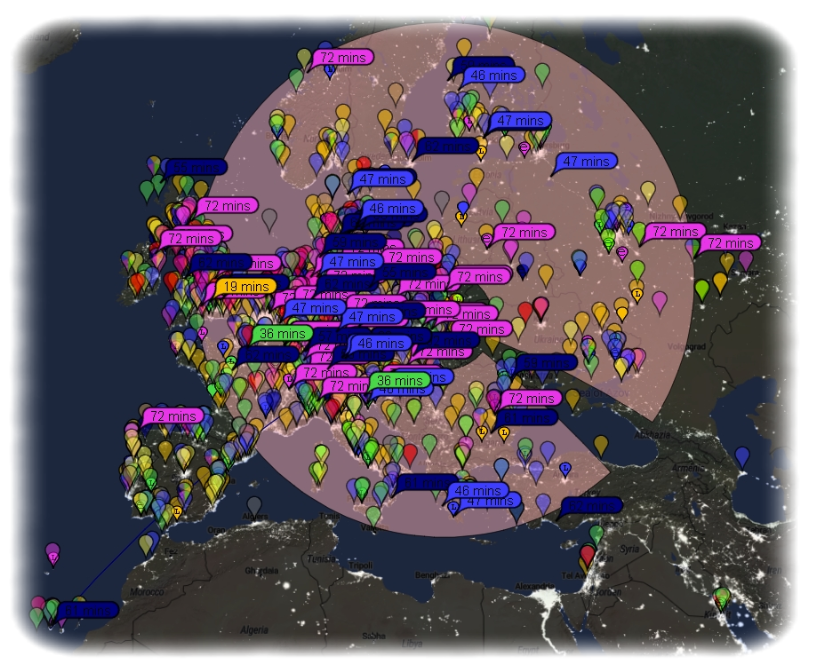

Ta skromna antena wyemitowała na cały świat i odczytała z niego tysiące sygnałów.
Była bardzo pomocna przy łącznościach z krajem w pasmach 40 i 20 metrów.

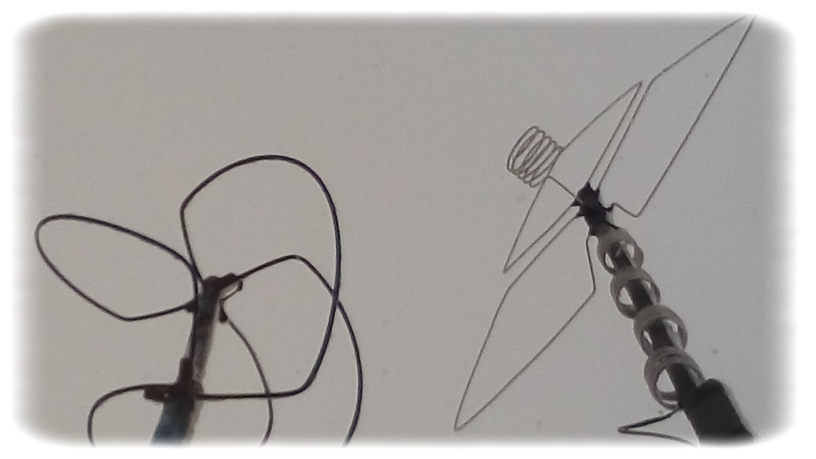

Shamrock - Koniczyna dała mi wiele radości, zadowolenia i ogromnego szczęścia.
Byłem dumny patrząc na nią, że tak wspaniale sprawuje się w swej skromnej formie.
Promiennik, który nie ma swojego odzwierciedlenia na całym świecie.

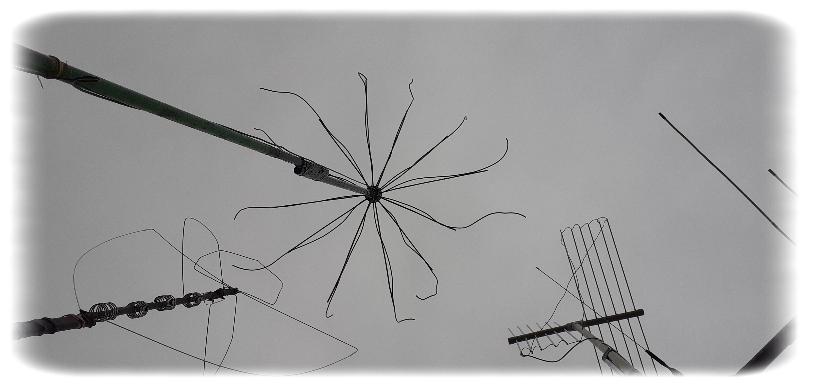

Po zabawie z 6 metrowym łamańcem podłączonym pod koniec LW przyszedł czas
na zabawę z lekką wersją anteny magnetycznej.

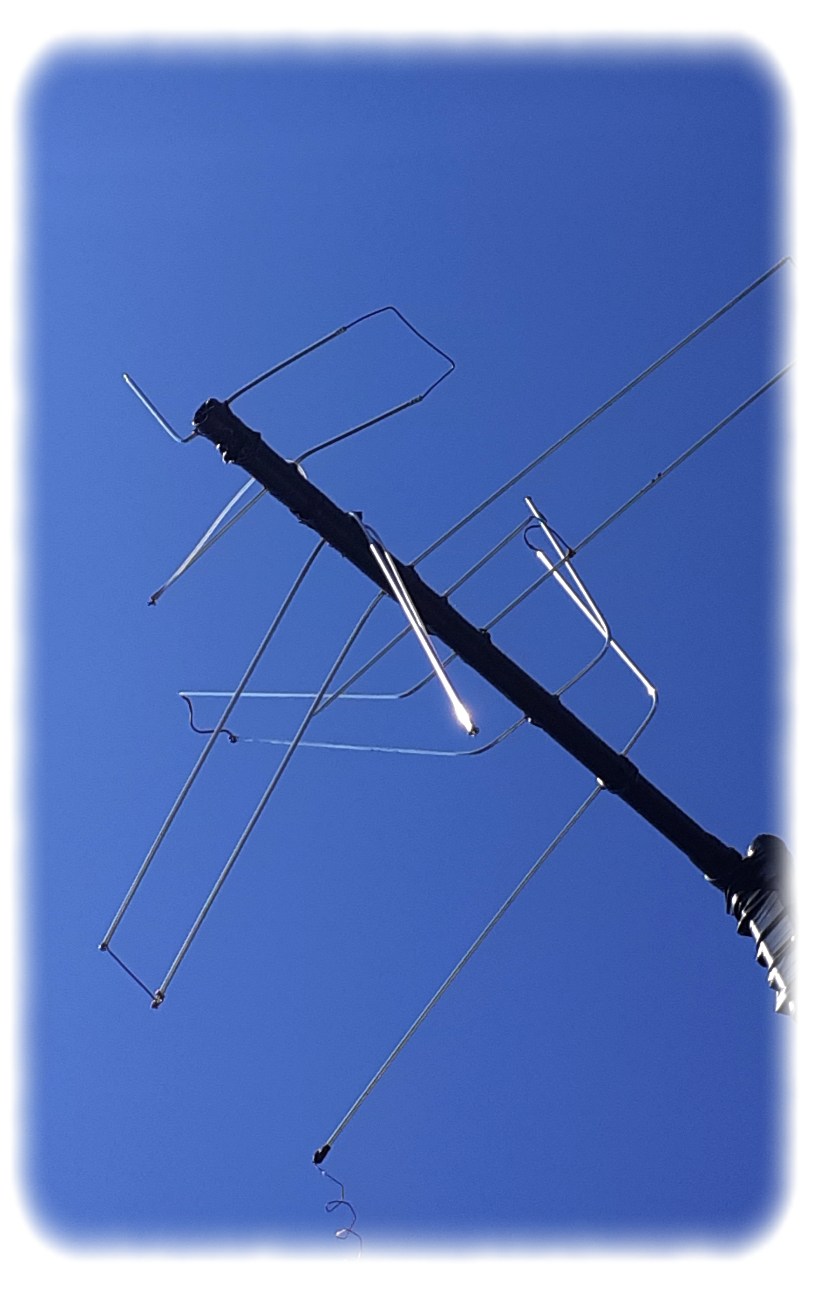

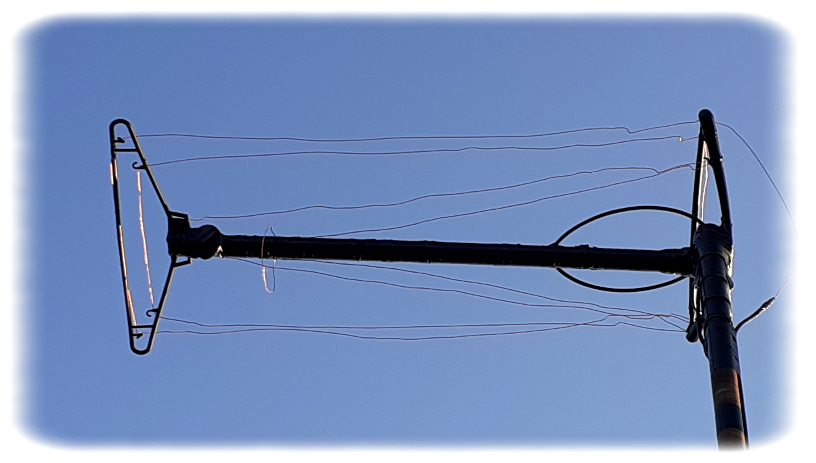

Trapez wykonany jest  z naddatku 8,2 m z podstawowej LW 42 m.
Naddatek powstał w związku z podcięciem jodły pod blokiem, na której
zawieszona była LW.
Po podniesieniu LW osiągi anteny były lepsze a naddatek 8,2 m przysporzył
mi wiele godzin zabawy z jego rozmieszczeniem.

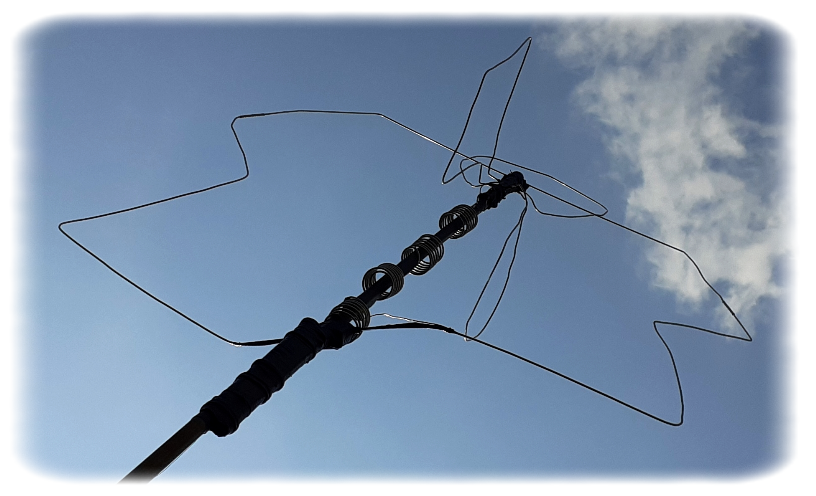

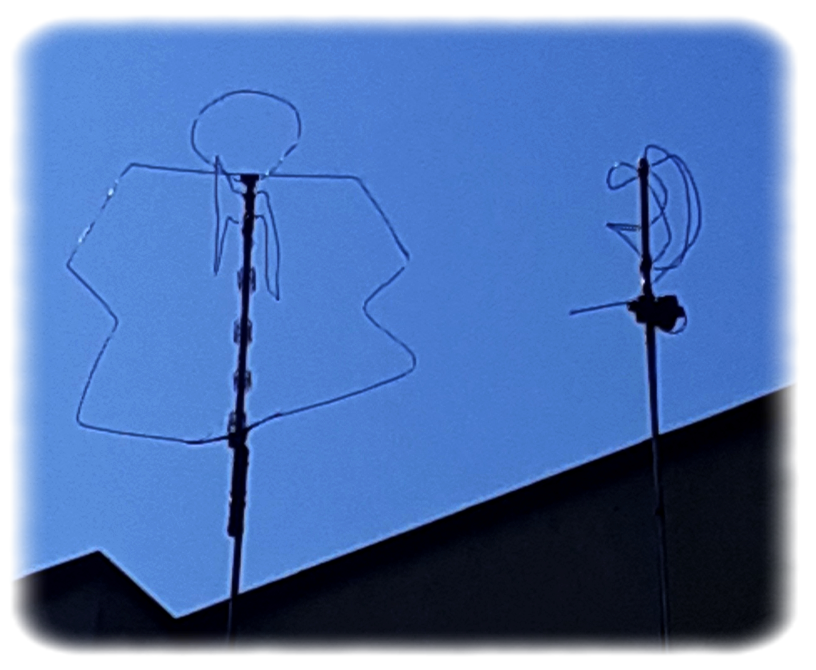

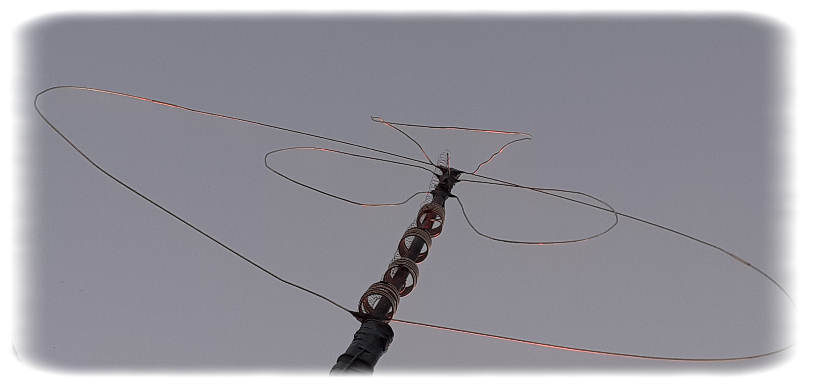

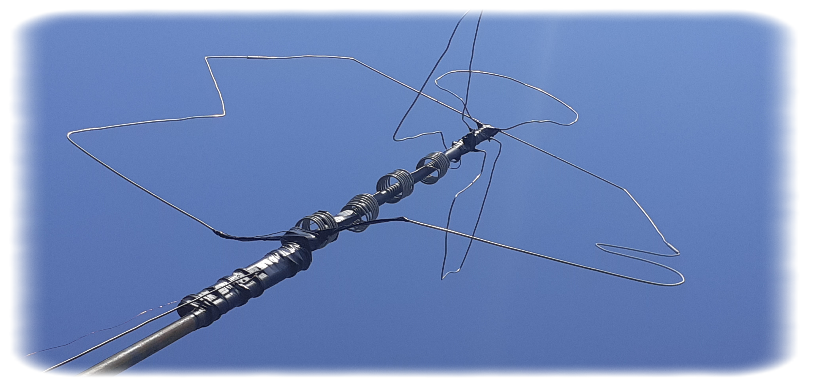

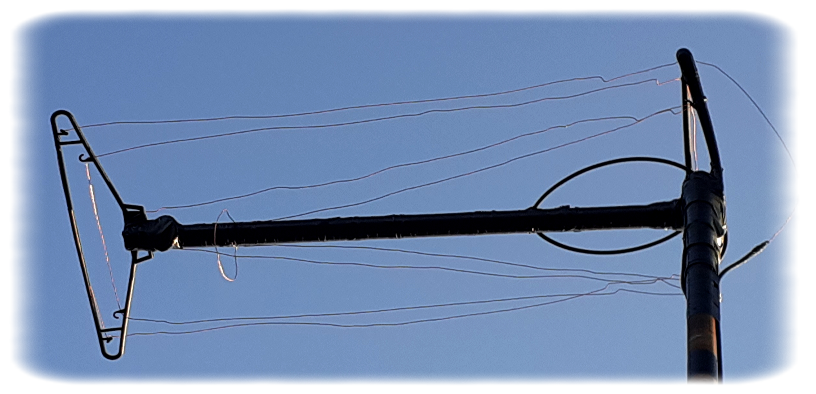

Pętla trapezowa o długości elektrycznej 8,2 m podłączona jest fiderem
H 155 z końcem LW 32.88 m. Oplot fidera posiada możliwość uziemienia.

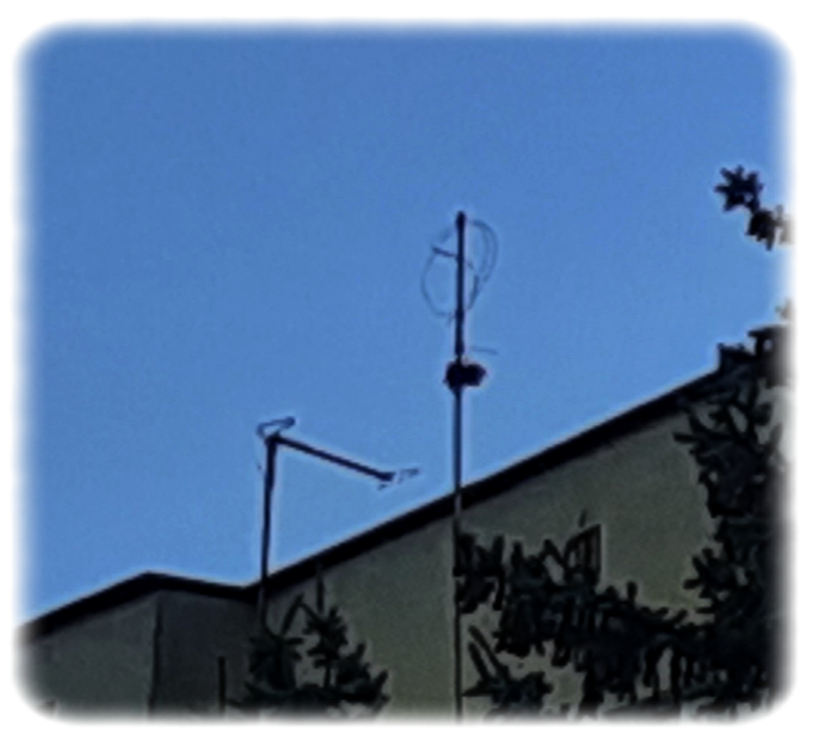

Pętla magnetyczna o średnicy 22 cm oplotem podłączona jest do pętli
trapezowej w tylnej części około 150 cm od strony zasilania.
Choć to tylko prototyp, to jednak zaskoczył mnie swoją skutecznością.
Praca Tx na 5 - 15 W robi wrażenie, a odbiór na niektórych pasmach
jest lepszy od wszystkich możliwych połączeń moich pajęczyn.
Summa summarum.
Magnetyczna antena z odbiorem i nadawaniem z końca LW 42 m.
12.08.2021.  19:20  14.207USB  3Z6T  59  55  Moc  TX 5W RX Poziom szumów S0
