11 maja 2020.
MiniMAX. Minimum materiału i rozmiaru - MAXimum możliwości.

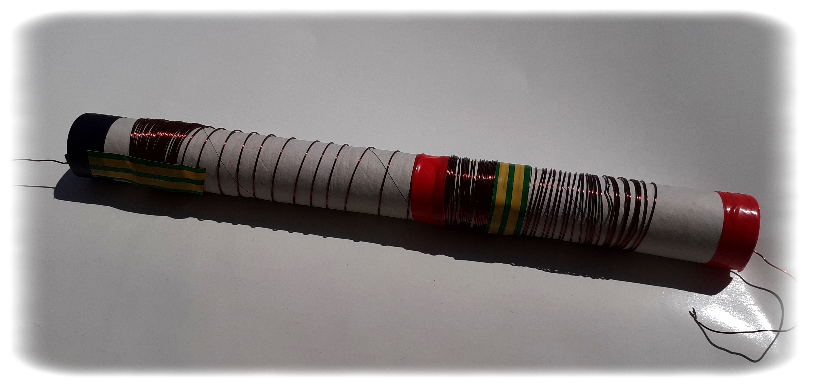

20,5 m linki miedzianej 2,5 mm w spirali 80 cm czyli 180 zwoi na rurce 30 mm.
Oplot fidera połaczony jest do przeciwwagi wykonanej
z drutu  0,65 mm w prostym odcinku 4 m i dalej cewcka mieszcząca pozostałość
z długości 21,5 m połączona do uziemienia.
( Połączenie do uziemienia nie jest przymusowe. Odchyleniem pww można dostosować
optymalna pracę w danym wybranym paśmie. Uziemienie w moim przypadku to wygoda
ze względu na pracę razem z CHA 250 F na balkonie).

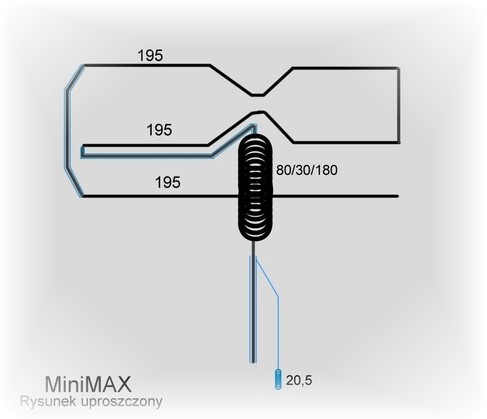

Wyjście z cewki promiennika prowadzonone jest fiderem RG 100 po pierwszej rurce
aluminiowej 5 mm o długości 195 cm do jej początku. Wyjście połaczone jest z następną rurką
w poziomie tworząc układ w kształcie litery H. P dwóch przebiegach rurkami, fiderem
łączona jest trzecia rurka poniżej. (Fider jest połączony z gorącą żyłą w obu przypadkach).
Wskazania poprawne.
Szumy aglomeracyjne spadły z 9s do 5s względem innych promienników.



W minimalnych warunkach propagacyjnych antena radzi sobie dobrze na prawie wszystkich niskich pasmach.
Test  trybu łączności cyfrowych  FT8 i FT4 wypadł zadawalająco. W połączeniu z dowolnym cienkim LW nawet 0,65 mm
i długości około 20 m jest to rewelacja jak na warunki miejskie. MiniMax podłączona jako promiennik pod CHA 250 F staje się porządnym urządzeniem.

"Nie musisz być zmęczony. Zainteresuj się czymś. Daj się całkowicie zafascynować. Rzuć się w to całym sobą.
Wyjdź z siebie. Bądź kimś. Rób coś. Nie siedź narzekając, czytając gazety. Człowiek, który coś robi, nie jest zmęczony".

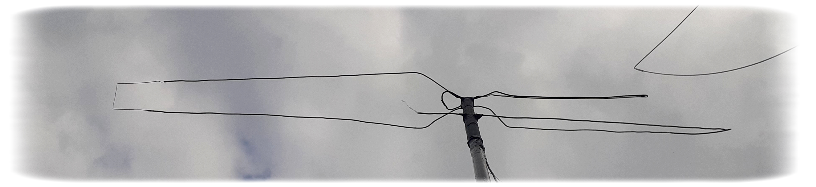

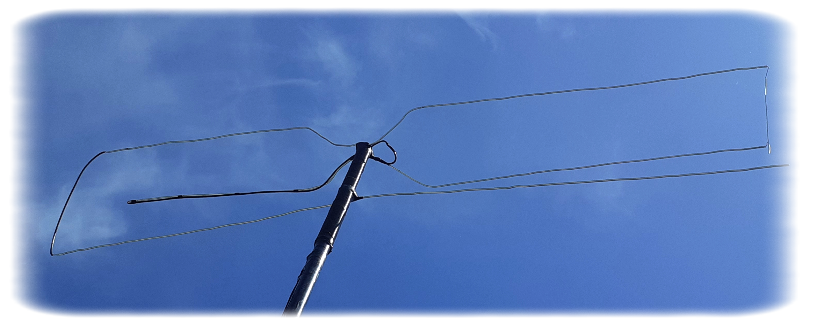

Górne rurki w poziomie.

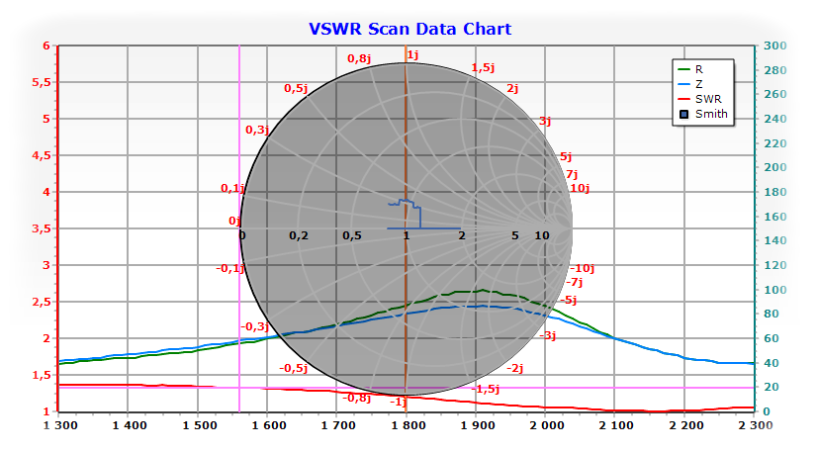

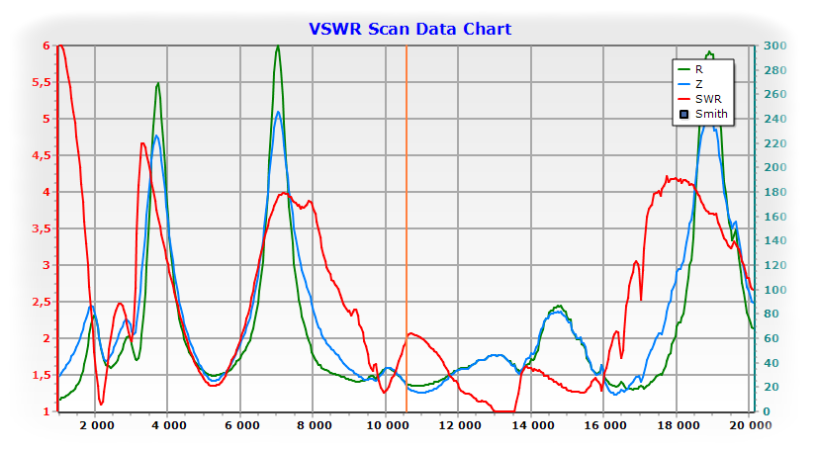

MiniMAX 160 m samodzielnie z odchyloną przeciwwagą.

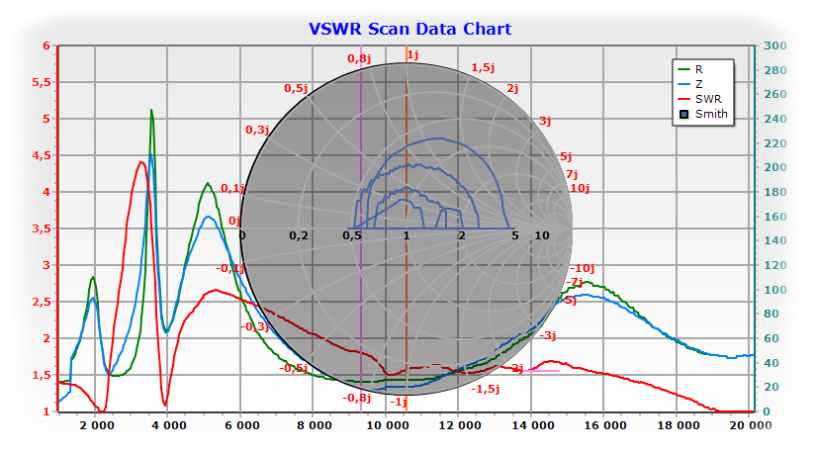

Inne odchylenie przeciwwagi.

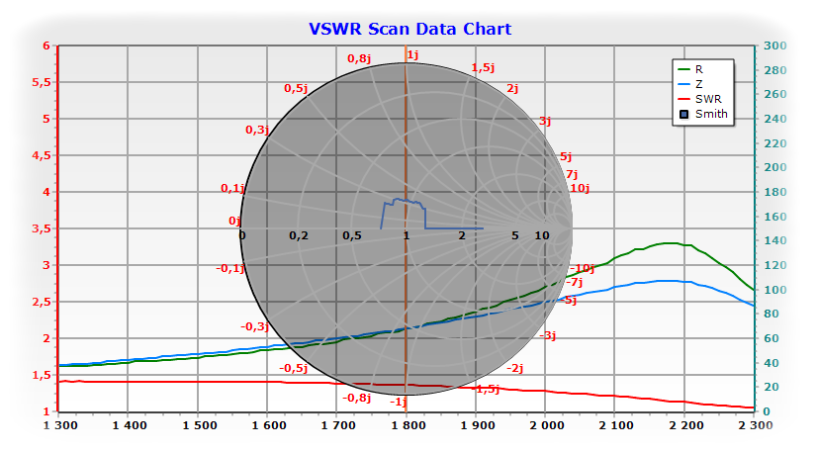

160m z uziemioną przeciwwagą.

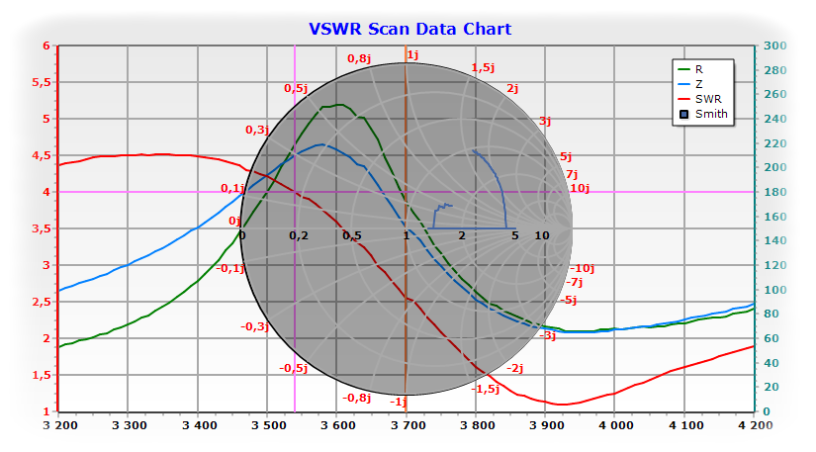

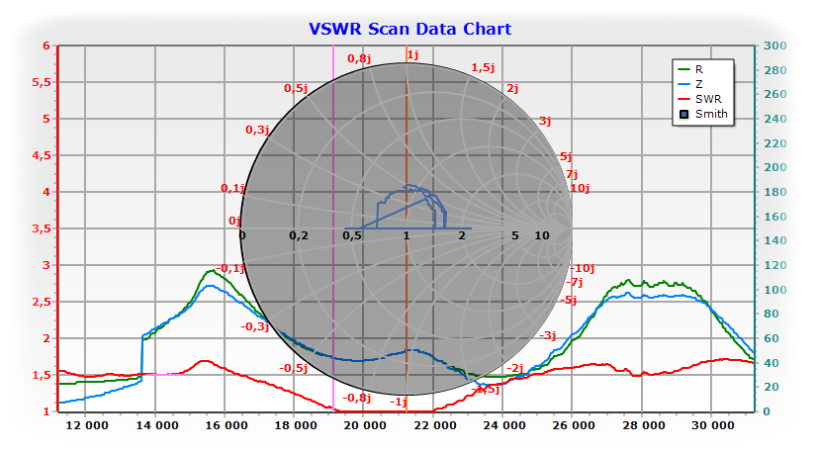

Inny układ uziemionej pww dalej na pasmach.

W połączeniu z LW 20,5 m (2,5mm) i LW 16m (0,65mm)  oraz Shamrockiem,
czyli w czteroelementowym promienniku dopasowanym przez CHA 250 F osiągi niesamowite.
Pod wpływem mikrofonu AudioTechnika 8022 i tej kombinacji łączności stały bardzo poprawne.
Długości promienników: 20,5+16+27+27,84 = 94,34 m.

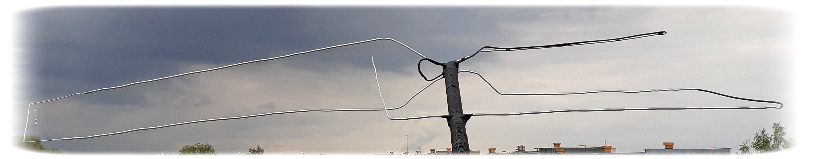

Różnica z poprzedniej wersji to: górne promienniki nie są w jednej poziomej płaszczyźnie, ale kilku
oraz końcówka powędrowała do góry między ramiona górnego segmentu.
Mikrofon sprawdziłem o 13:00, antenę zmodyfikowałem po 17.
ARKiL 35 łączności z wszystkimi okręgami oprócz pierwszego. Piękna sprawa od początku do końca.
Rozmowa ze Staszkiem z Niemiec, Jankiem z Warszawy oraz kolegami z akcji dyplomowej SN100JPII.
Nocą pięknie słyszę Jóefa F8DRE (59) na 80 m w rozmowie z Marcinem HF100KURP.

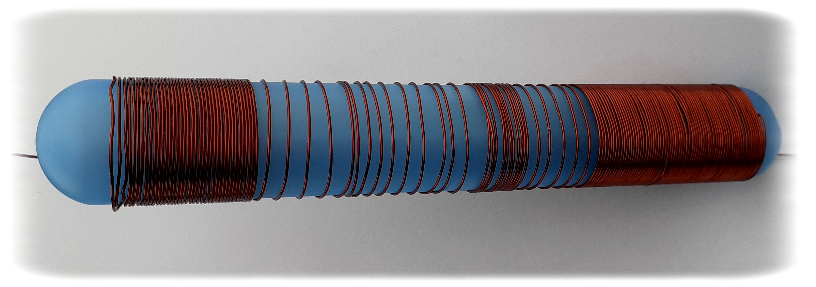

Drugi dzień testu. Po wymianie cewki przeciwwagi (uziemionej)  jest lepiej.
Łączności SPFF i PGA z całego kraju wypadły wyśmienicie. Mini Max i Shamrok
to typowe anteny kierunkowe.
