Witam wszystkich.

W temacie ogranicznia szkodliwych prądów płynących po oplocie pomyślałem, że dobrze by było posłuchać
co w różnych sytuacjach (bez dławika, z dławikiem itd.) na oplocie kabla szumi oraz trzeszczy i jak mocno.

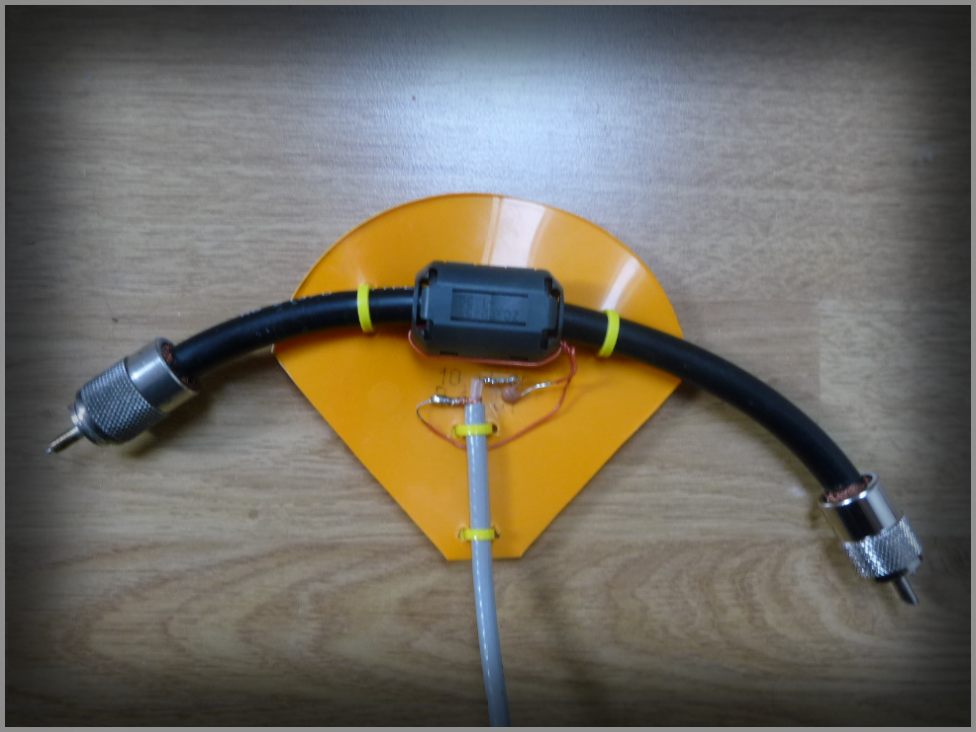

Zrobiłem taki układ jak na zdjęciach, które zamieszczam w załączniku. Na kabel RG213 nasunąłem pasujący
średnicą "klapferryt" i nawinąłem na nim dodatkowo oddzielony galwanicznie cienkim drutem w izolacji
teflonowej 1 zwój pomiarowy. Taki układ pomiarowy-podsłuchowy włączam w szereg z głównym fiderem
idącym do anteny. Pasożytnicze prądy płynące po zewnętrznej powierzchni oplotu indukują w zamkniętym
ferrycie strumień magnetyczny, który indukuje w tym 1 pomiarowym zwoju napięcie.
Ten 1 zwój pomiarowy ma oczywiście na ferrycie określoną indukcyjność, dlatego w celu zmaksymalizowania
płynącego prądu, w szereg z nim włączyłem odpowiedni kondensator otrzymując układ, który pozostaje dla interesującej
mnie częstotliwości 7,180 MHz w rezonansie szeregowym mając w tym punkcie czystą rezystancię ok.50 ohmów
idealną do dołączenia podsłuchującego szumów na kablu odbiornika, np. drugiego trx'a.

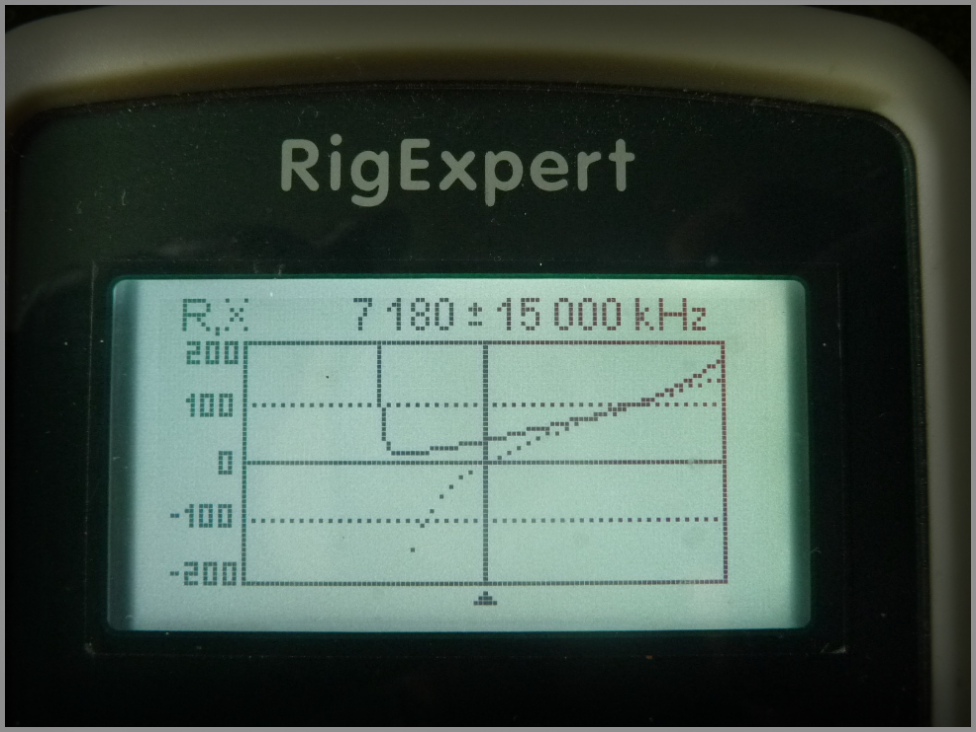

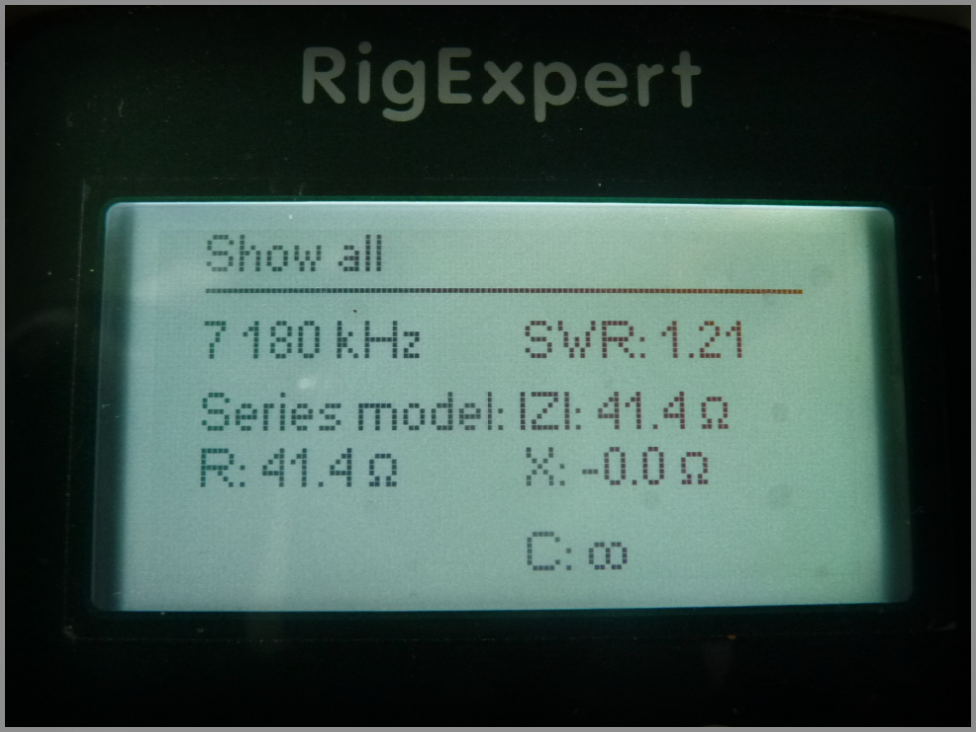

Patrz zdjęcia z analizatora.

Jeśli ktoś nie ma drugiego transceivera, można podłączyć w jego miejsce sztuczne obciążenie 50 ohm ( symulując układ
wejściowy trx'a) a sam trx podłączyć do układu pomiarowego, oczywiście tylko w trybie odbioru.
Teraz więc przyjemnego słuchania co w oplocie szumi i wyciągania wniosków.

Pozdrawiam
Wojtek SQ5SAP
