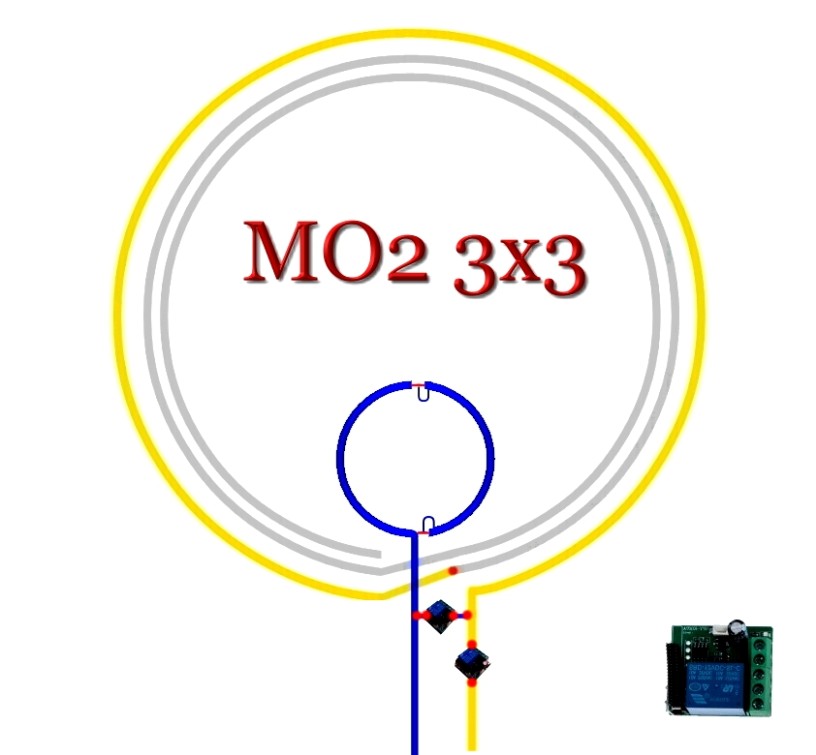

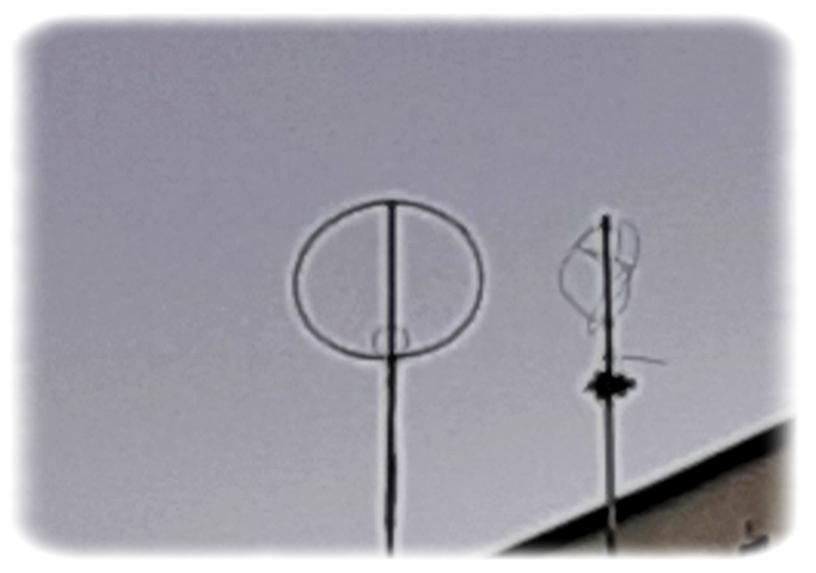

Nowa formuła anteny Magnetycznej Odmiennej.
3 pętle lewoskrętne o długości 9 metrów jako przedłużenie LW .

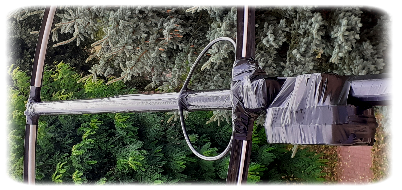

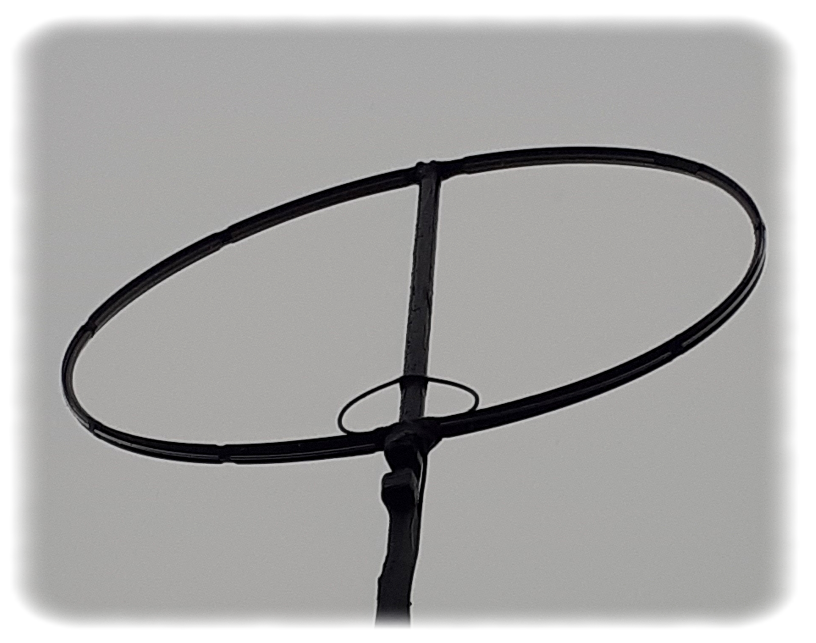

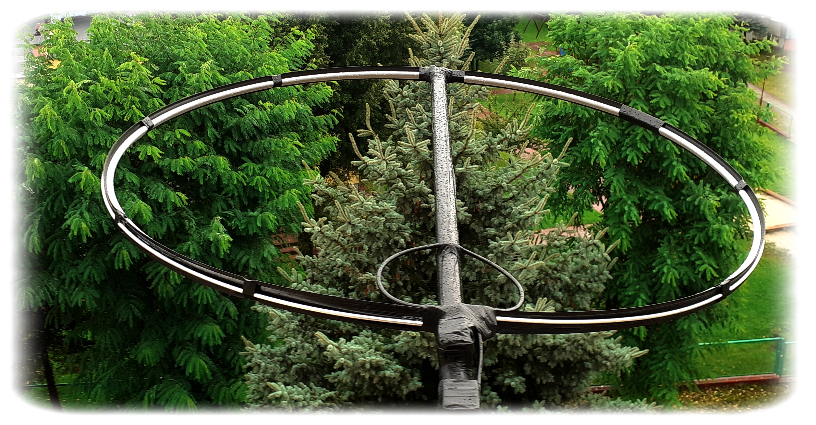

Pętla główna 90 cm, pętla sprzęgająca 18 cm.
Odcięcie LW modułem sterowanym za pomocą fal 433 MHz.
Odcięcie połączenia oplotu pętli sprzęgającej od pętli głównej
modułem sterowanym za pomocą fal 433 MHz.

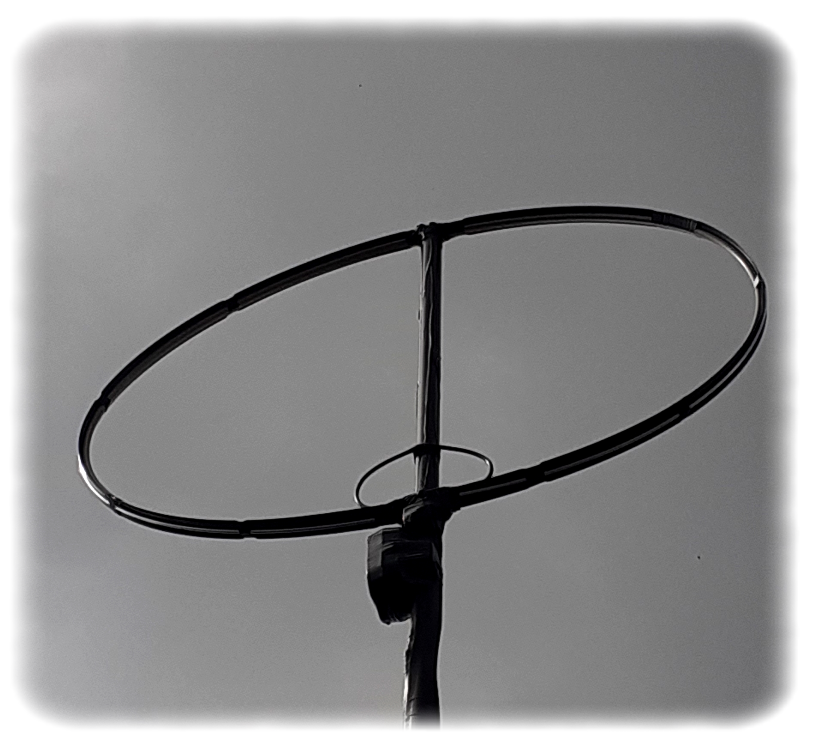

W przyszłości kondensator strojeniowy sterowany serwem.

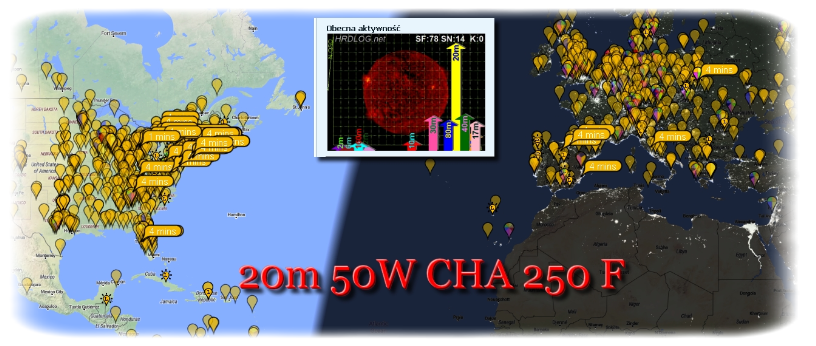

Pierwsze testy oczywiście pod dopasowaniem CHA 250 F - 1.
Waga anteny 1,2 kg.

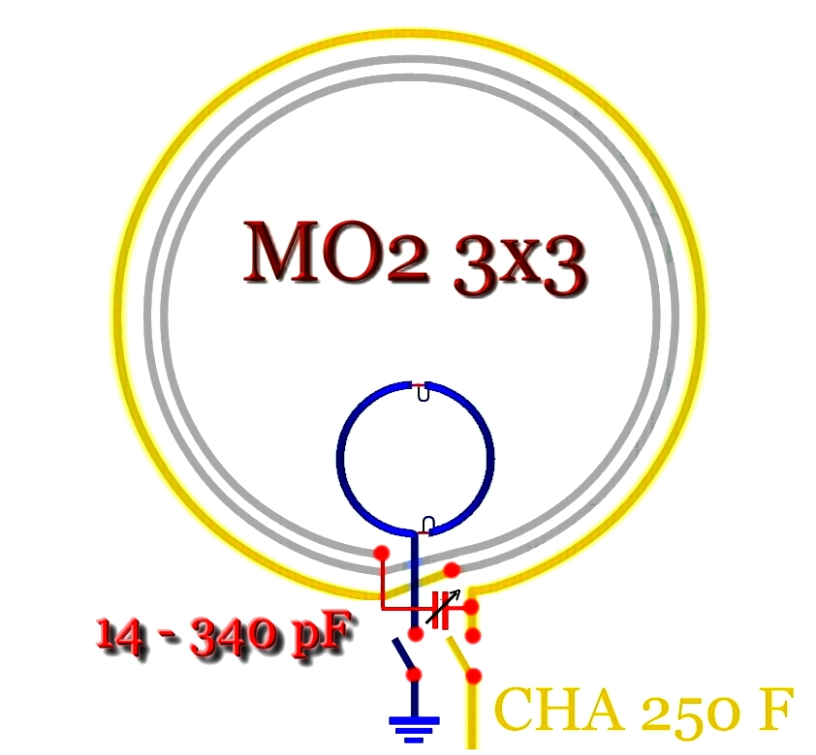

Ciekawym rozwiązaniem jest kombinacja:

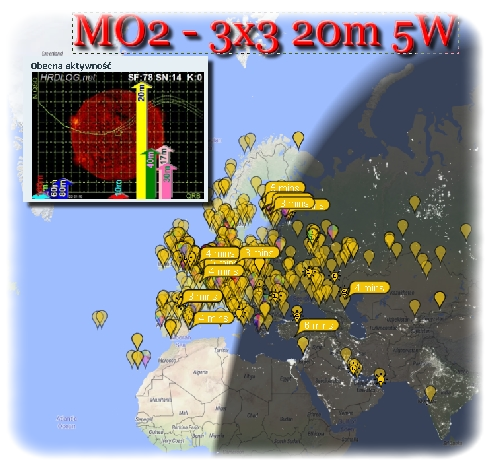

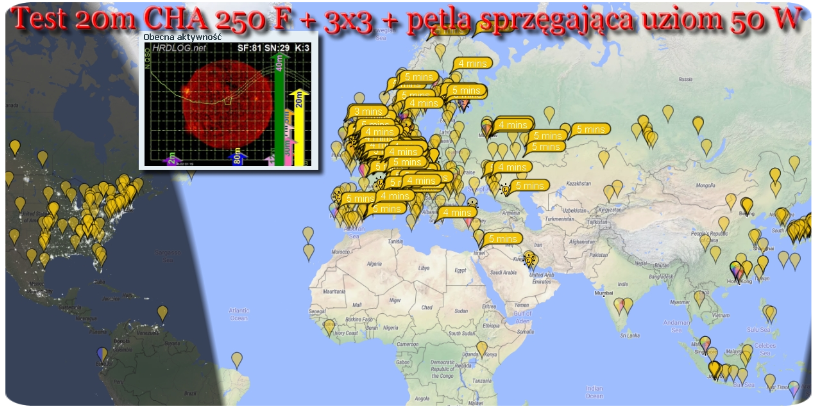

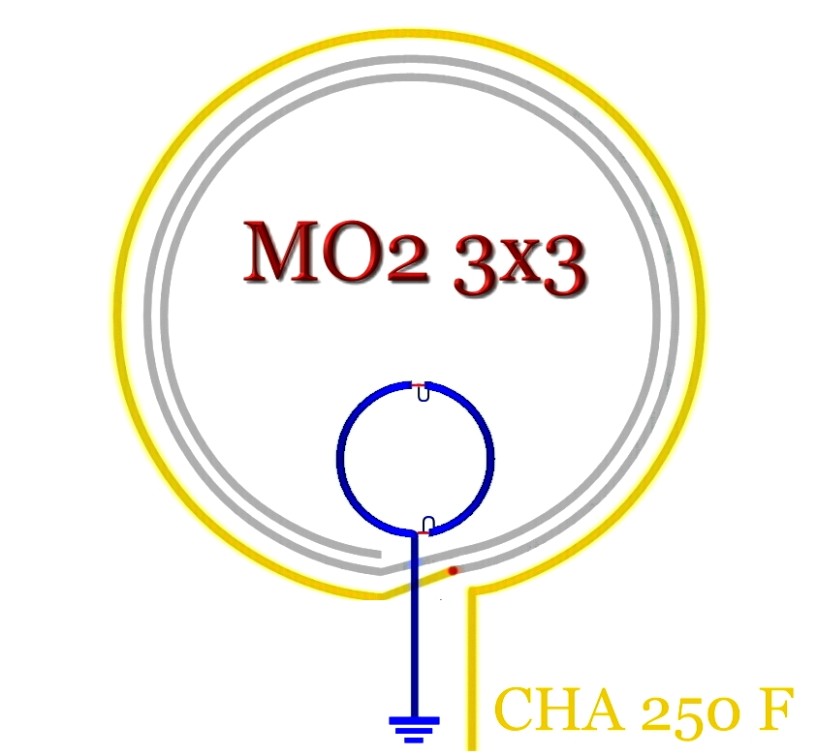

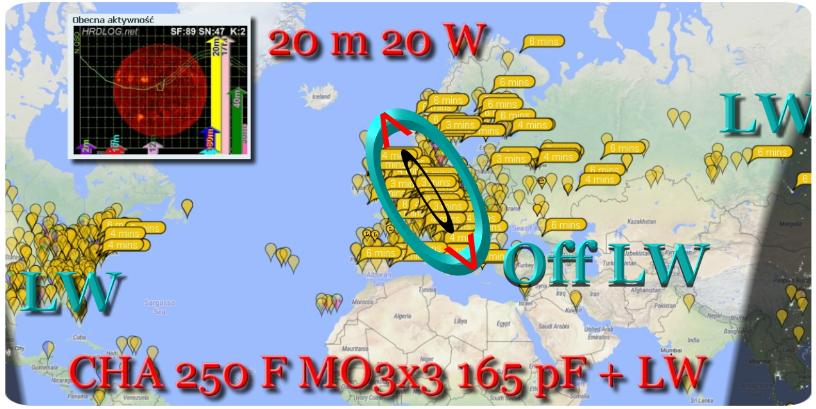

Duża pętla sprzęgająca 3x3 m podłączona jest pod CHA 250 F - 1.
Pętla sprzęgająca podłączona jest do uziemienia koło transformatora.

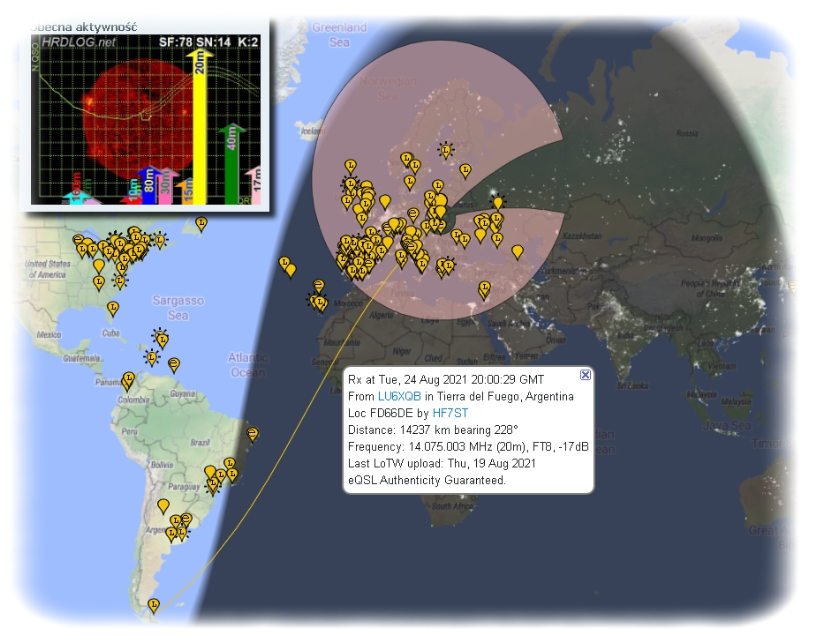

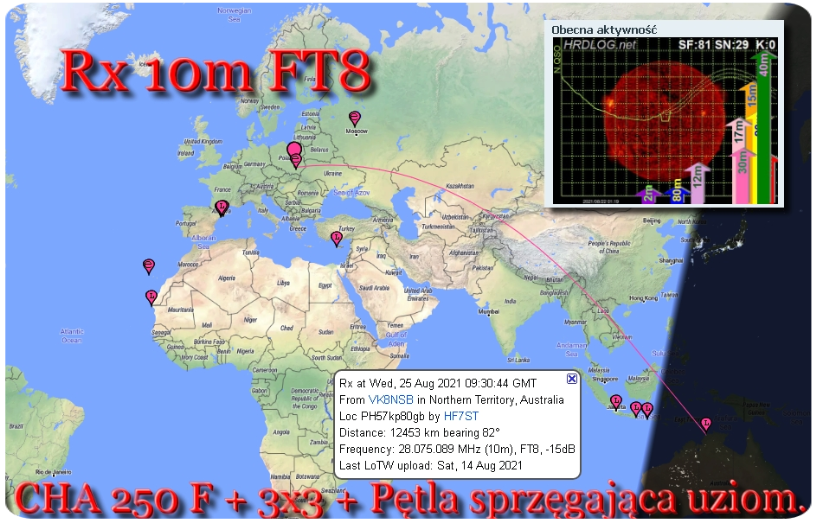

Takiego odsłuchu na 10 metrach w życiu nie miałem.
Indonezja, a w dodatku Australia.

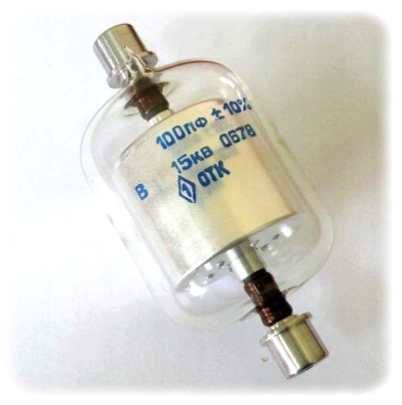

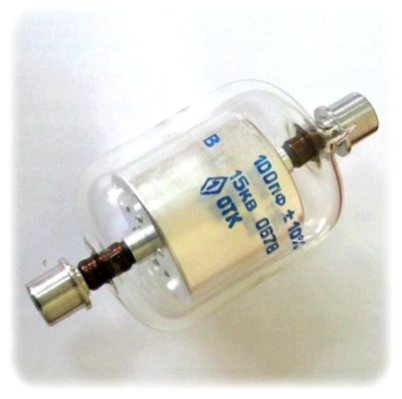

Zamówiłem 2 x  Kondensator próżniowy 100pF 15kV.

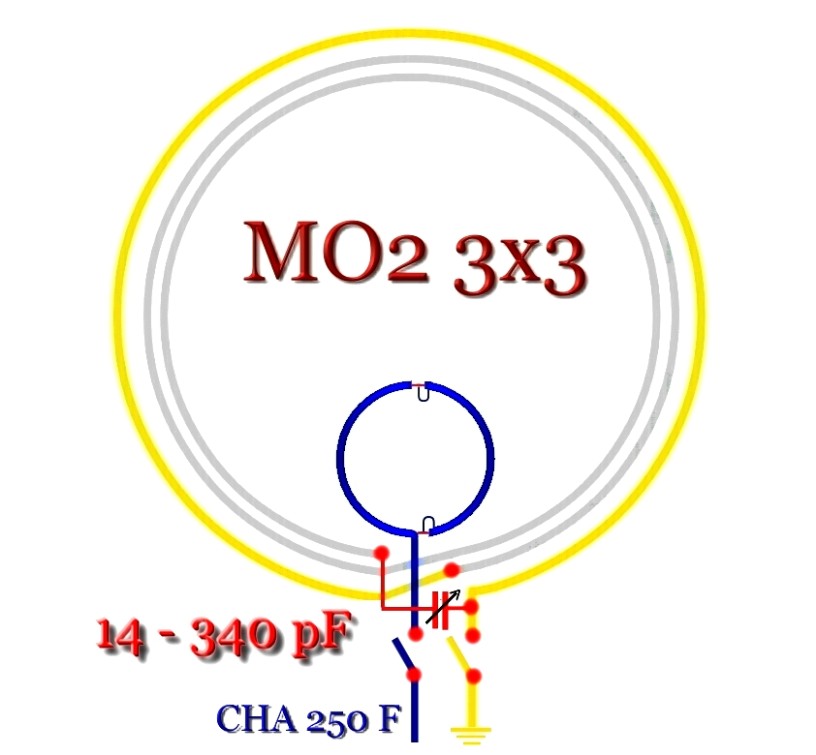

Jednak wcześniej postanowiłem pobawić się z malutkim kondensatorem

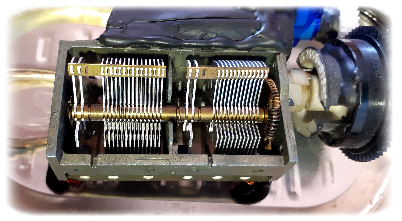

powietrznym 14 - 340 pF. Sprawdzeniu będzie podlegać możliwość przebić
na kondensatorze pracującym pod CHA 250 F. Pierwsze próby 5 - 20 W nic

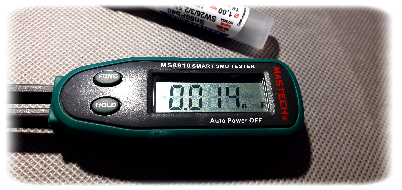

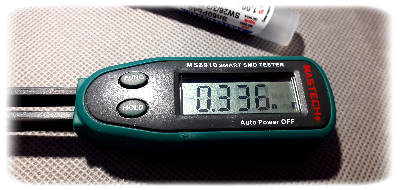

nie pokazały, ale praca anteny jest inna. Testy na pojemności 165 pF.
Rozkład napięć po przejściu przez transformator jest inna, inne są też
pozostałe zależności. Ze względu na to, że dokładne badania mogą zająć
dziesiątki godzin, postanowiłem odpuścić sobie szczegółową analizę. :)
Odmienne konstrukcje - odmienne traktowanie.

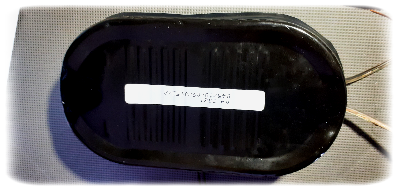

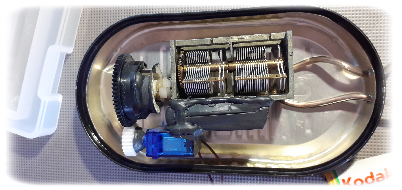

Servo z Arduino zasilane jest baterią 3,7 V 18650. Zmiana (+ -) = zmiana
kierunku obrotów kondensatora. Przebieg to 10 s, więc mam 34 pF na 1 s.
Tak na wyczucie jak młokos przy nauce chodzenia. Kiedy servo dochodzi końca,

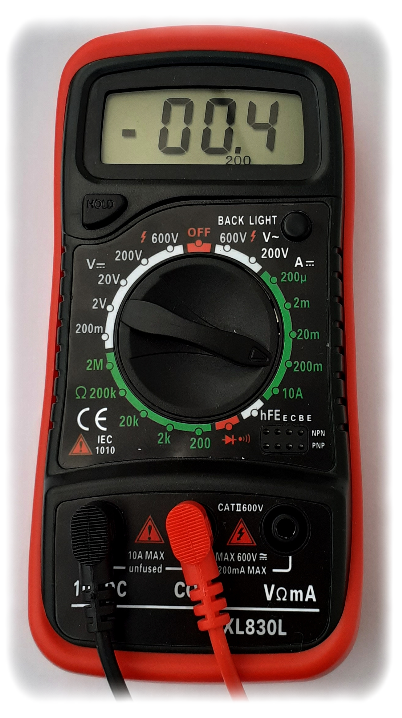

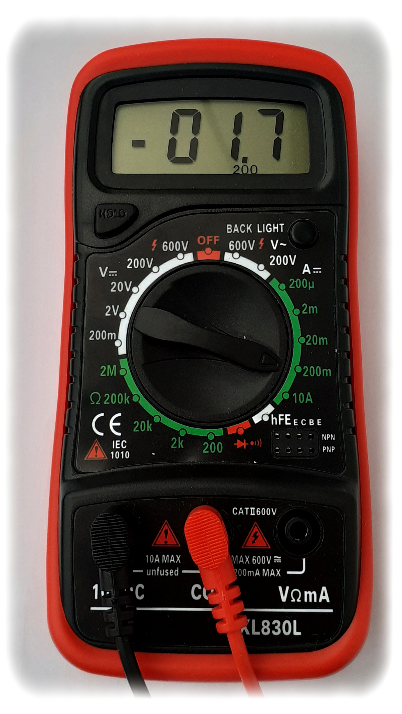

amperomierz pokazuje wzrost poboru prądu i wtedy można już kręcić w drugą stronę
odliczając sekundy dla formalności.

A może tak?
