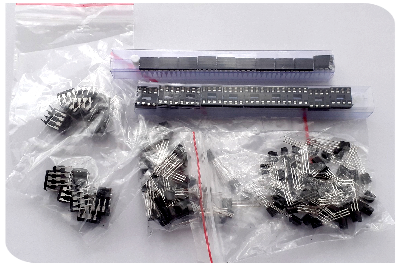

Układ scalony
Ciekawostki:
Oryginalna matryca NE5532 i podróbka: https://zeptobars.com/en/read/Ti-
oraz link do artykułu z elektrody: https://www.elektroda.pl/rtvforum/topic3386559.html

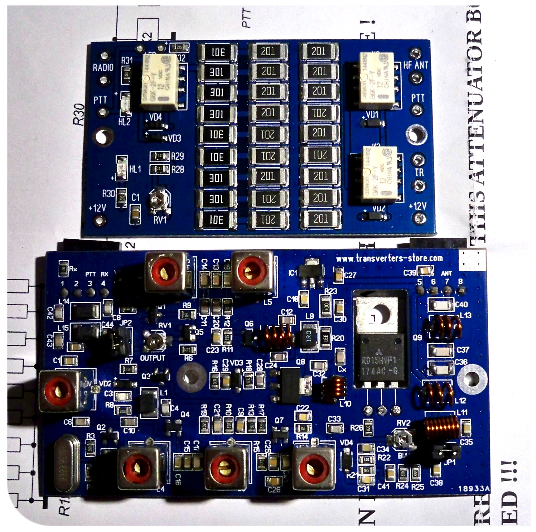

Transverter 144/28 MHz do Lincolna. Wspaniała współpraca z Yaesu FT-
Strona producenta
https://youtu.be/iMbyf_UrtYQ?list=TLPQMjYwNDIwMjDA0dQL7PAgbw
W planach transverter 70/28 Mhz.

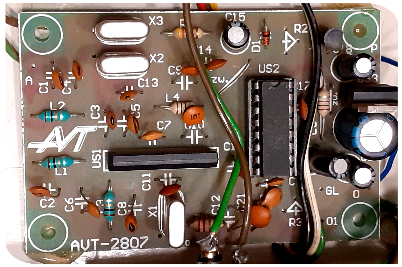

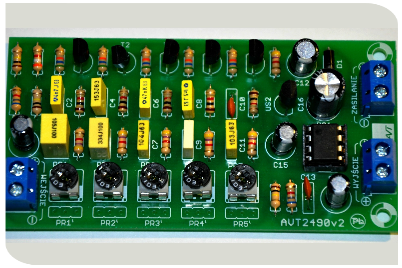

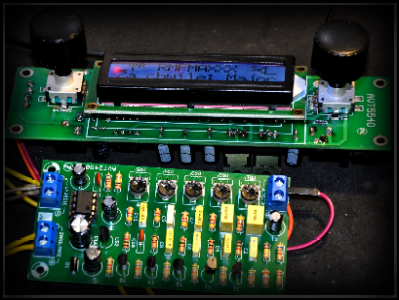

KIT AVT 2490 Korektor graficzny Equalizer 5-

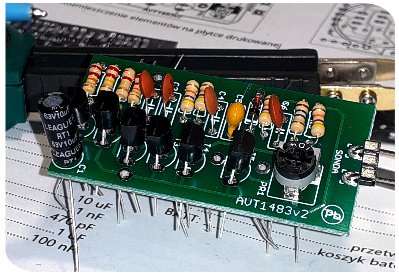

Kit AVT-

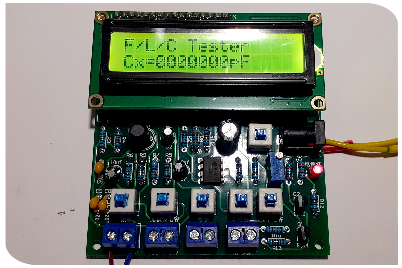

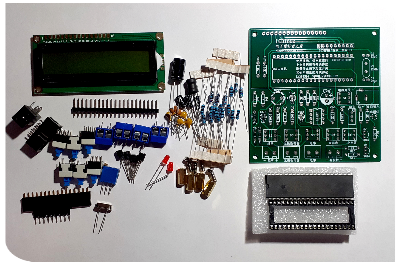

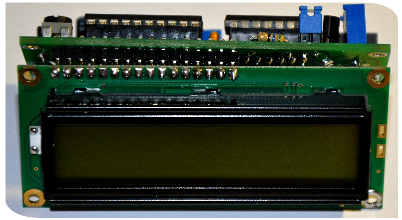

Kit AVT 2831 Mikroprocesorowy miernik częstotliwości 4-

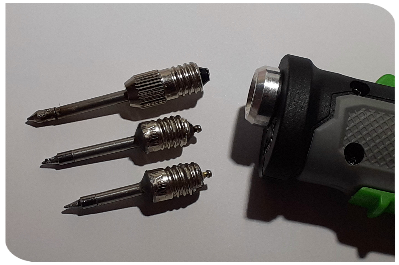

Górny oryginalny grot, dolne wykonane osobiście.
Z 6 W na 5 W. Super zabawa w lutowanie terenowe i nie tylko.

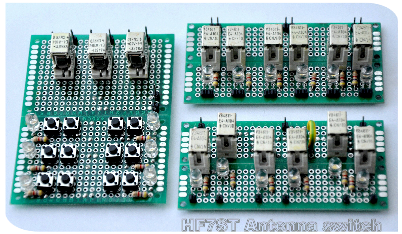

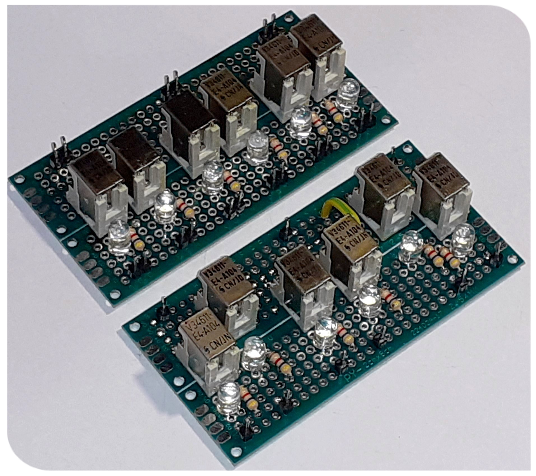

Pierwszy prototypowy moduł na testach. Dwa przekaźnik na sekcję.

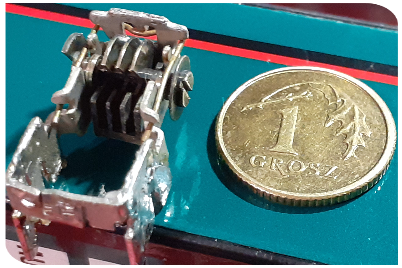

Mniaturowy próżniowy przekaźnik bistabilny, polaryzowany znanej niemieckiej firmy Siemens.
Posiada jedną parę zwiernych styków.
Styki są złocone i znajdują się w hermetycznej przestrzeni z której odpompowano powietrze.
Przekaźnik został tak skonstruowany (jest polaryzowany), że nie potrzebuje napięcia do utrzymania
zadanego stanu styków tj. ZWARTY-
Długotrwałe podanie napięcia na cewkę niszczy przekaźnik.
Dane techniczne:
Jedna para styków zwiernych.
Maksymalne napięcie pracy styków: 450V
Maksymalne napięcie impulsowe między stykami: 1kV
Maksymalny ciągły prąd styków: 1,5A
Napięcie pracy cewki: 4-
Oporność cewki 22Ω
Pojemność między rozwartymi stykami 2 pF
pojemności między promiennikami i ich zależności w stosunku do charakterystyki układu anten.
Pojemność między stykami a cewką 3 pF
Wymiary mechaniczne:
Wysokość 16 mm
Szerokość 7,5 mm
Długość 11 mm
Przekaźniki rewelacyjnie nadają się do wszelkich urządzeń o zasilaniu bateryjnym i akumulatorowym
a także do układów przełączania filtrów pasmowych i w tunerach antenowych.
Budowa lampy LED.
Klawiatura nie działa? Przerwa na przewodzie przy wtyku USB.
Spis opisów kitów AVT
Linki do filmów, które były kręcone sposobem "co było pod ręką: smartfon, kamera, aparat".

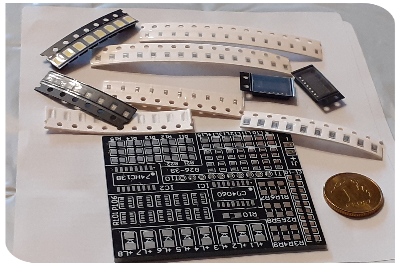

https://youtu.be/XTHgOwVMYaE Pierwsze nieporadne kroki w lutowaniu SMD.

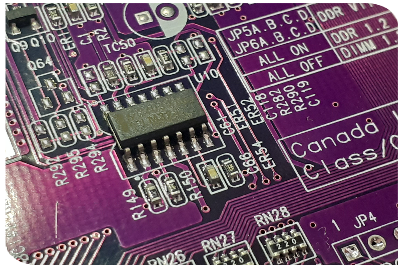

https://youtu.be/HbGc5J6SCYM Druga próba lutowania SMD. Stanowczo pewniej i lepiej.
https://youtu.be/4YsxkSh2hDI Tester F/L/C

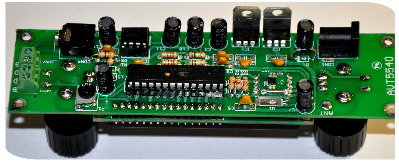

https://youtu.be/eil2f0cR9V4 Montaż radioodbiornika AVT 5540

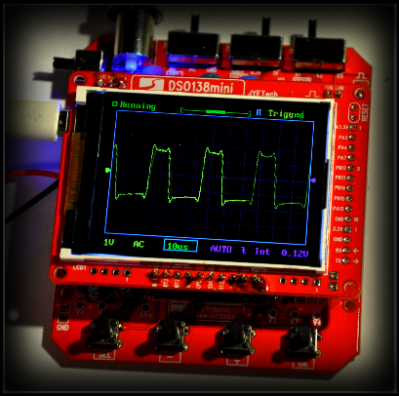

https://youtu.be/WmLCUfBzcVE Montaż oscyloskopu DSC 138 mini
