Radio CQ HF7ST

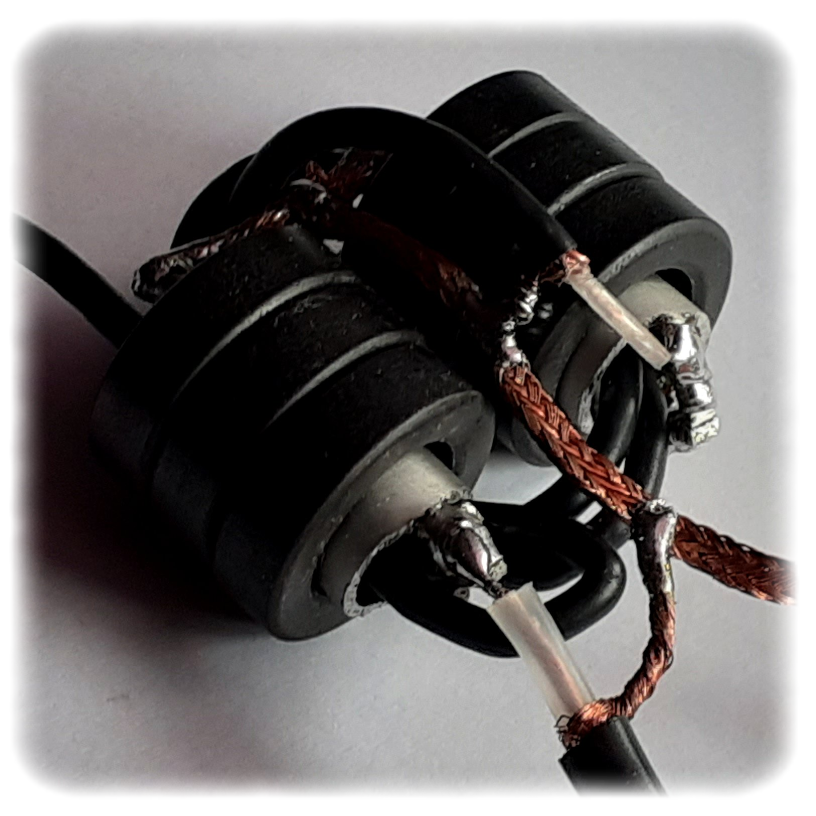

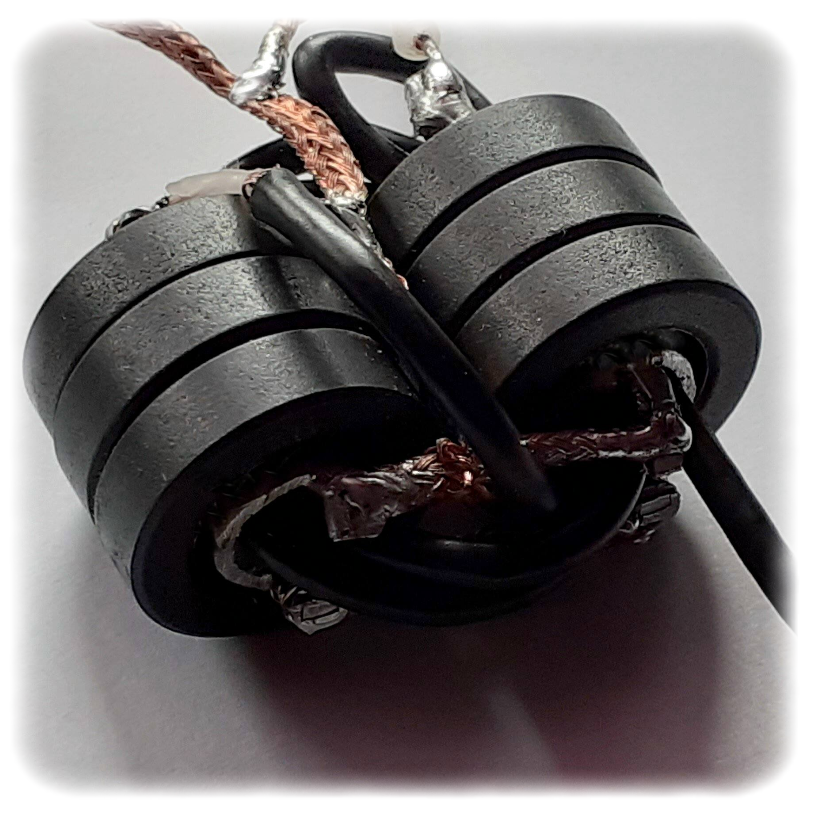

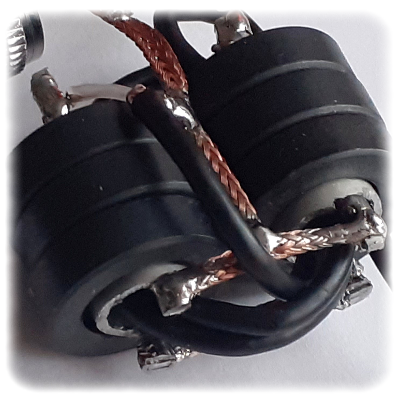

HF7ST CHA 250 F

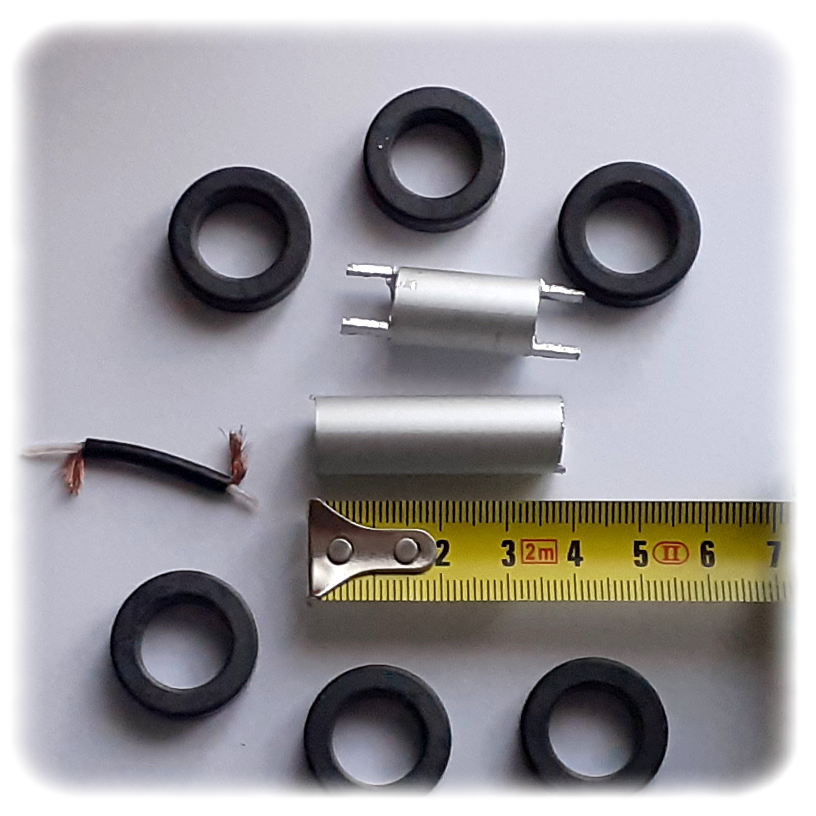

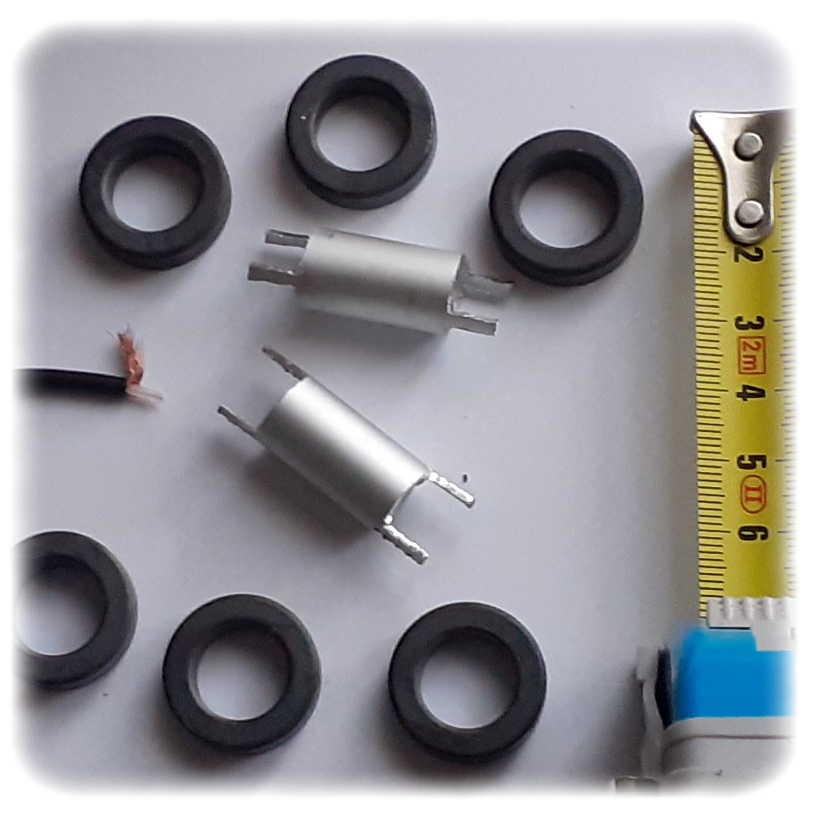

RDZEŃ FERRYTOWY TOROIDALNY
Wymiary - 22x13x6mm
Średnica zew. - 22mm
Średnica wew. - 13mm
Wysokość - 6mm
Nie są znane parametry oraz materiał z jakiego zostały wykonane.
Rdzenie są nowe.
Pochodzą z wyprzedaży części poprodukcyjnych markowego producenta sprzętu RTV Philips.

RG 174 A/U przewód koncentryczny, antenowy, o impedancji 50 Ohm
Parametry elektryczne.
Impedancja: 50±0,3 Ohm
Pojemność: 99 pF/m
Tłumienność: 30,9dB na długości 100m przy 100Mhz
Napięcie pracy: 1,1KVeff
Temp. pracy: -35°Cdo +80°C
Parametry mechaniczne.
ŻYŁA CENTRALNA:
-Materiał: CuSt
-Struktura:7 x 0,16
-Średnica: 0,48mm
IZOLATOR:
-materiał: PE
-średnica: 1,52mm
EKRAN:
-materiał: CuSn
-średnica: 2,0mm
IZOLACJA ZEWNĘTRZNA:
-materiał: PVC
-kolor: czarny
-średnica: 2,8mm
