Kolejna wspaniała koncepcja anteny wg Harrego Lythalla SM0VPO na pasmo VHF/UHF.
Z biegiem czasu okazło się, że ten pomysł równie dobrze sprawuje się na krótkich falach.
Wypatrzyłem ją w Google podczas szukania nowego pomysłu na konstrukcję.
Cewki wykonane są na plastikowych rurkach po witaminach o średnicy 28 mm i linką 2,5 mm Cu.

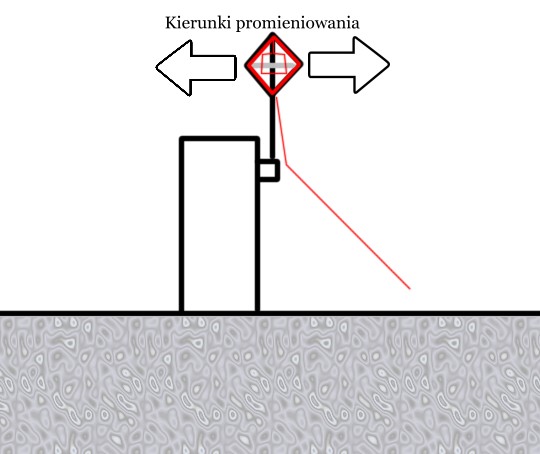

W pierwszej wersji pracowała ona bardzo przyzwoicie w polaryzacji pionowej, czyli dookólnie,
potem jako kierunkowa pętla.

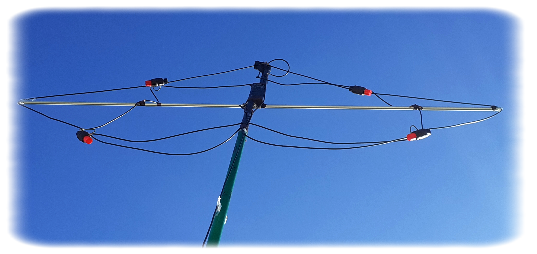

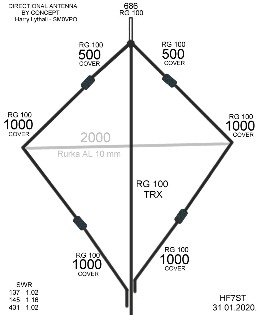

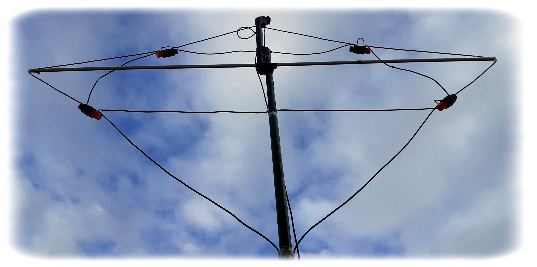

Na promiennik wymyśliłem sobie odcinki oplotu fidera RG 100. Rozporowym wspornikiem poziomym
jest rurka aluminiowa średnicy 10 mm o długości 2000 mm. Zapraszam na stronę Harrego w celu zapoznania
się z oryginalną wersją tej taniej i prostej w wykonaniu anteny.
                7dB COLINEAR ANTENNA by Harry Lythall - SM0VPO
W mojej pętlowej wersji tej anteny wzmocnienie na wszystkich częstotliwościach jest jeszcze większe
ze wspaniałym dopasowaniem.

Antena dobrze spisywała się na wszystkich częstotoliwościach UHF i VHF, więc przyszedł
czas na eksperymenty z krótszymi falami. Wymontowałem balun, oplot fidera jest nadal
promiennikiem, gorącą żyłę potraktowałem jako przeciwwagę.
Cewki nawinięte są na karkasy po kleju do papieru. W przyszłości myślę wykorzystać
je w eksperymentach z wewnętrznym przesuwanym prętem ferrytowym.

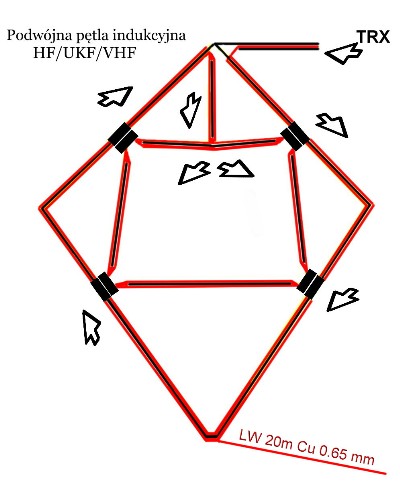

Zasilanie podawane jest na oplot RG100 i biegnie na pętlę poprzez cewki
odwracające fazę. Gorąca żyła fidera służy za wewnętrzną przeciwwagę z przebiegiem
prostym tzn. ominięciem cewek.
Niewykorzystany gorący przewód fidera na cewkach wykorzystany jest na promiennik
drugiej pętli podłączonej do końca pierwszej pętli. Wspomniana druga pętla
jest zamknięta i być może będzie rozcięta przy następnych próbach.
Cała konstrukcja jest wykonana z myślą do współpracy z CHA 250 F
gdzie za pomocą tej malutkiej antenki mamy dostęp do wszystkich pasm
amatorskich 1,8-30 MHz. Zabawa dla balkonowych krótkofalowców.
Podłączając cieniutką LW 20m średnicy 0,65 mm CU mamy porządną antenę KF.

Ciekawostką jest to, że ten indukcyjny dziwoląg z LW dodatkowo pracuje wspaniale na UHF i VHF.
Po wywołaniu podnośną 103,5 przemiennik oddalony o 130 km. na 70 cm  zaświecił się pełną
skalą a stacja ISS lecąca pod kątem 14 ° pięknie przesyłała dane APRS.

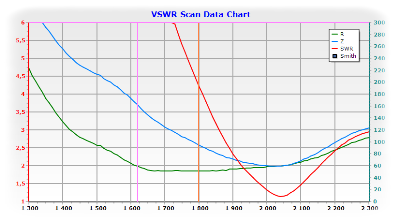

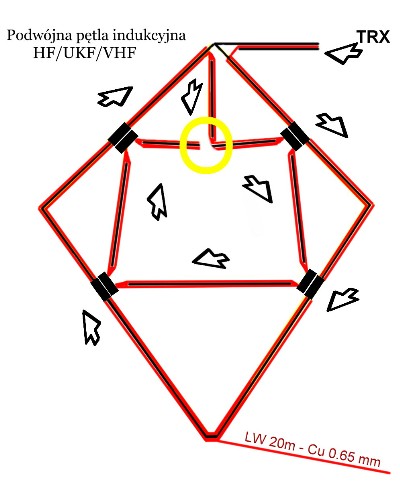

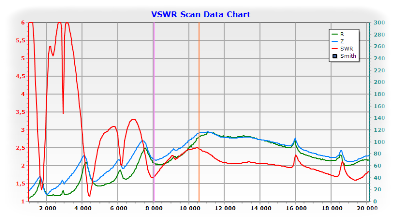

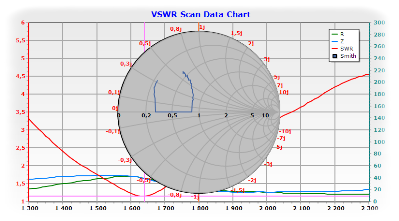

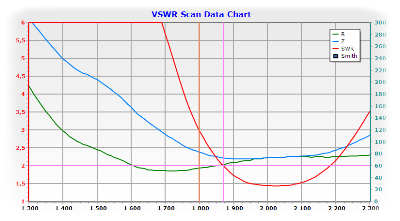

Rozcięcie drugiej pętli poprawiło wskazania na CHA 250 F i osiągi na KF oraz VHF. :)

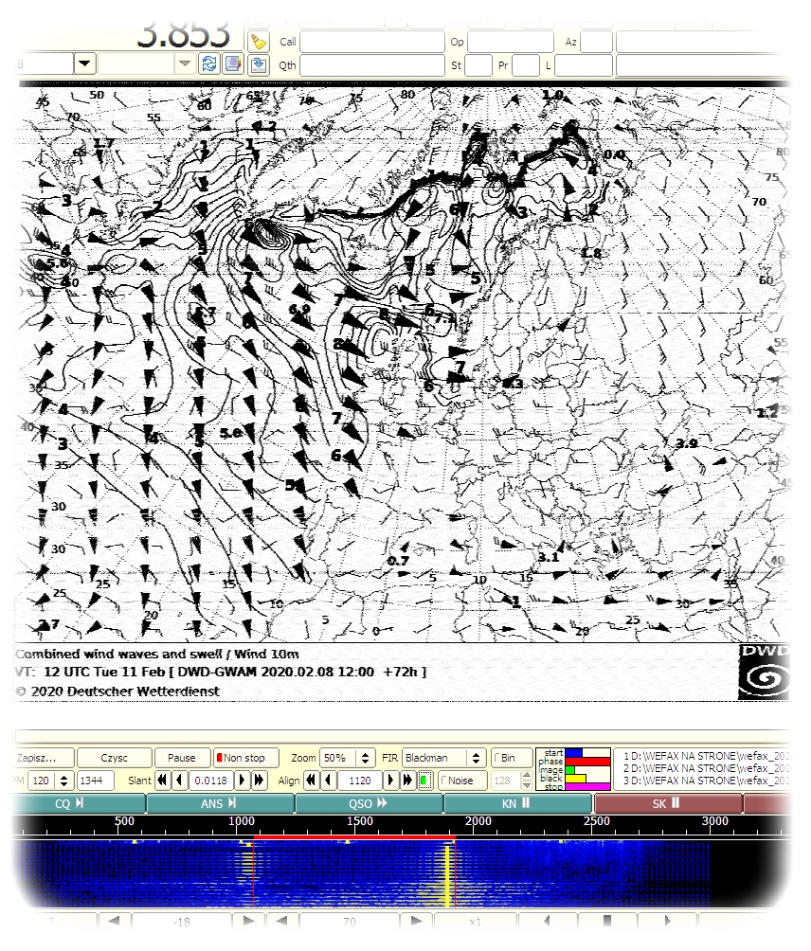

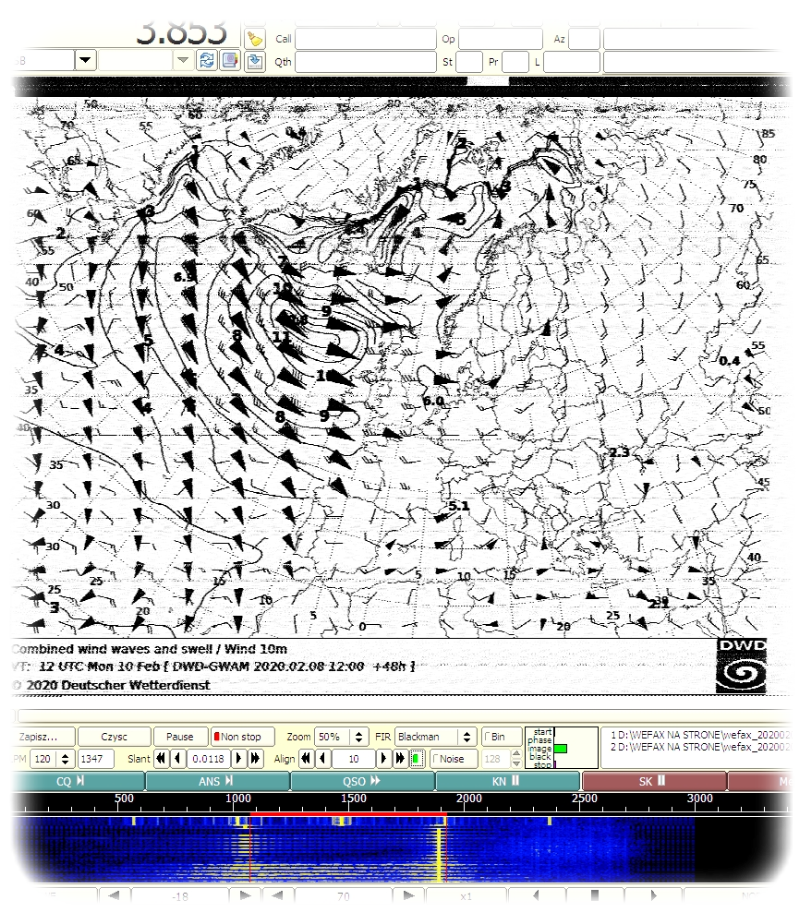

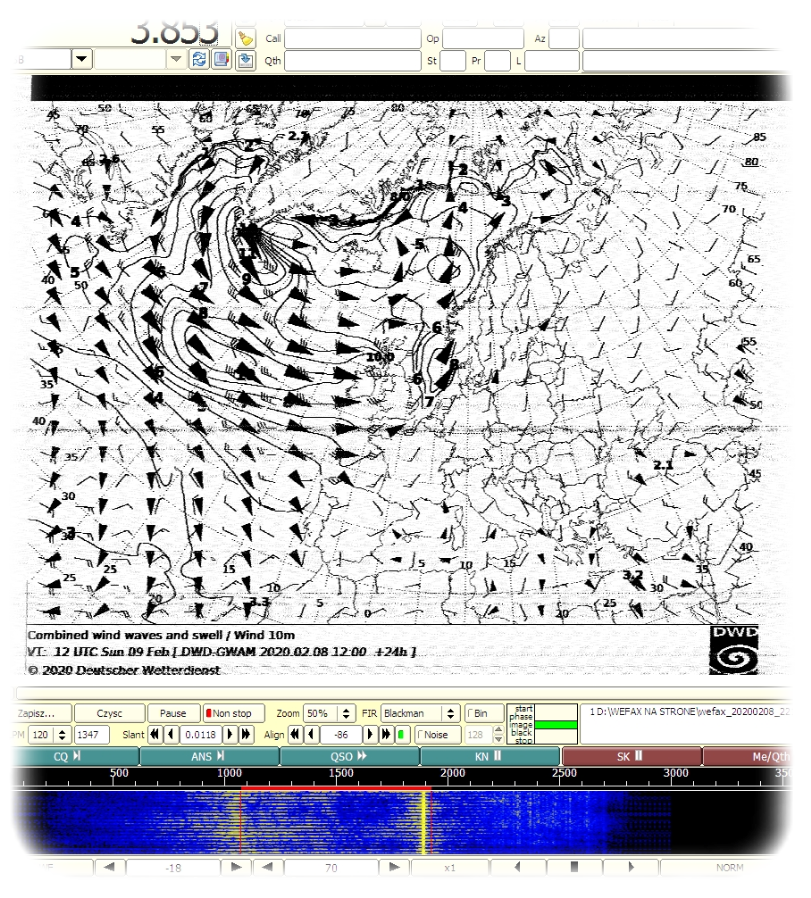

Odebrane mapy pogodowe z Northwood na częstotliwości 3,8 MHz.

Zawody w dniu 9 lutego 2020.
Z W I Ą Z E K   H A R C E R S T W A     P O L S K I E G O
Klub Łączności SP8ZIV przy Komendzie Hufca
im. Czesławy „Baśki” Puzon w Jarosławiu

Zawody Krótkofalarskie o „ PUCHAR ” KOMENDANTA HUFCA ZHP"

Zaliczyłem 10 łączności na tej konstrukcji od SP 3, 4, 5, 6, 7, 8 po 9  z mocą 100W.

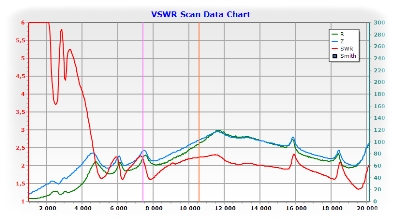

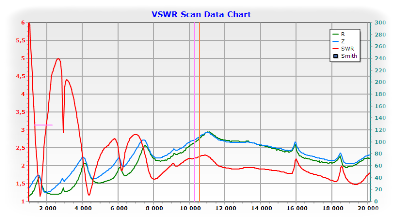

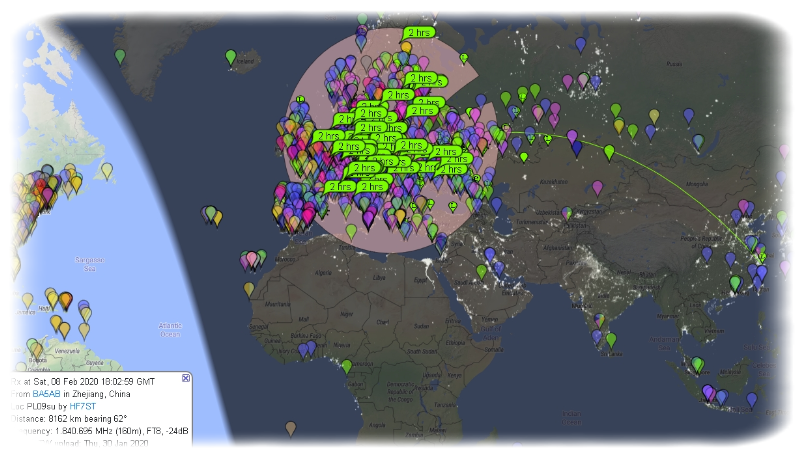

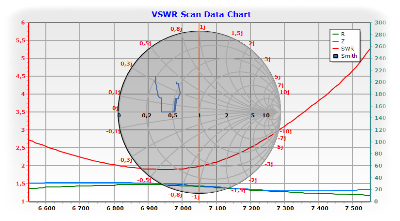

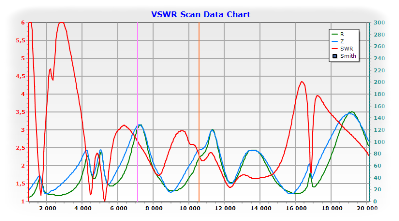

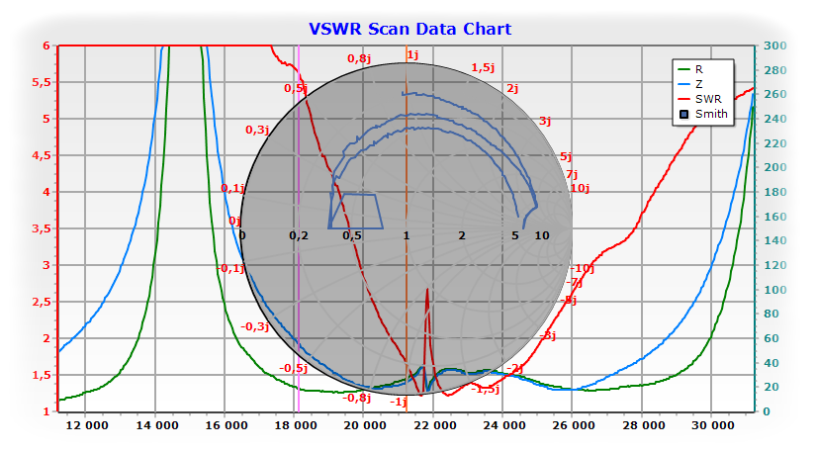

Pasma od 160 m do 17 m bez uziemienia i z uziemieniem.

Oczywiście to tylko PROTOTYP i zabawa. Pewni koledzy podkreślają, że moje protoptypy są pokraczne, nieładne
i brzydkie. To prawda oczywista, tym bardziej, że sami nie rozumieją tego słowa:
"Prototyp – pierwotne, najwcześniejsze urządzenie, obwód lub program zaprojektowany i zbudowany
w celu zademonstrowania zdolności do budowy urządzenia docelowego.

Podwiesiłem dolne odcinki do góry na falbankę. Pogorszyły się wskazania na 137 i 145 MHz.
Pasmo 70 cm pracuje jeszcze lepiej w całym zakresie.

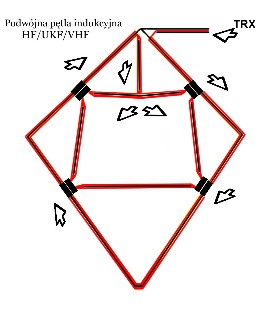

Ostatnia plątanina:
Zasilanie do oplotu na górze, prąd płynie dookoła przez cewki. Wraca z powrotem środkową żyła indukując
się od pierwszej. Po dwóch przebiegach wpływa do trzeciej środkowej pętli i po przepływie
przez cewki łączy się na koniec z rurką wzmacjniającą. Dodatkowo podłączyłem 20,3 m drutu Cu 0.65 mm
jako cewke płaską szerokości 1 m i wysokości 10 cm pod kątem 90°. Uciekła mi moc na UKF/VHF, ale za to,
KF 80, 40 i 20 m pracuje poprawnie jak na taką malutką antenkę balkonową.
Uziemienie w postaci cienkiego drutu jw 0.65 mm biegnący po maszcie do punktu uziemienia przy pierwszej CHA 250 F,
który jest podłączony na stałe do dwóch przeciwwag biegnących do ziemi obok balkonów. Typowo kierunkowa antena do zabawy.

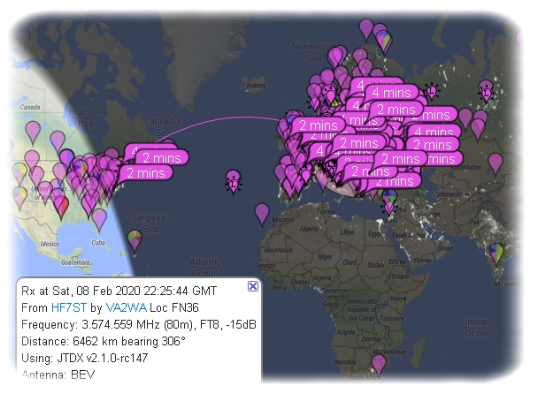

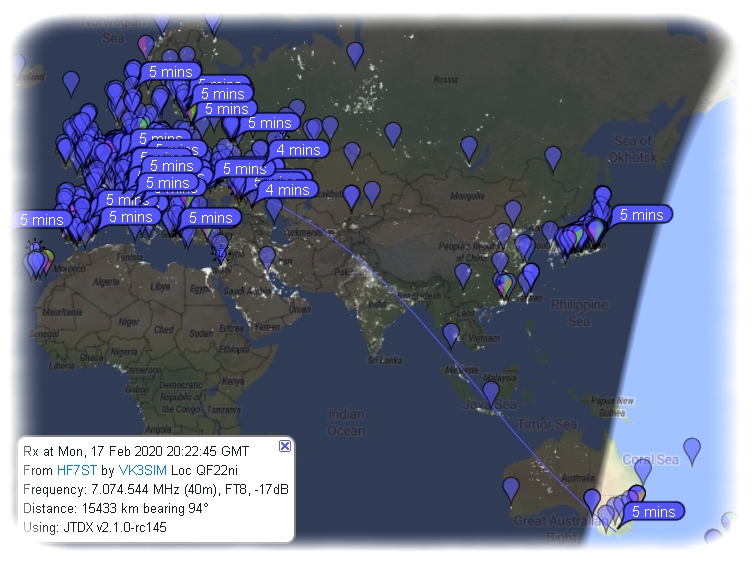

Parę ciekawych łaczności na 20 i 50 W zaliczyłem na FT8.

Sama plątanina 20 W - FT8
