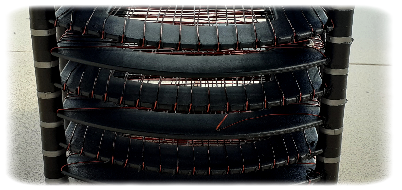

PROTOTYP - ZABAWA - NOWE DOŚWIADCZENIE !

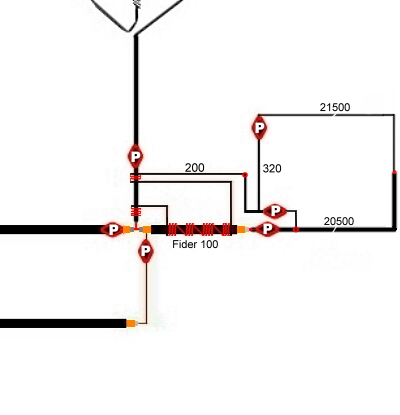

Zastosowane wyłączniki promienników.

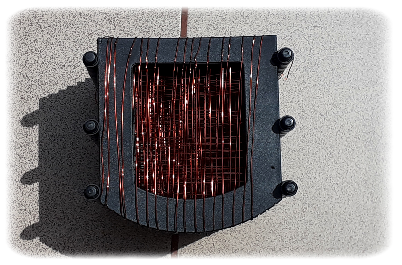

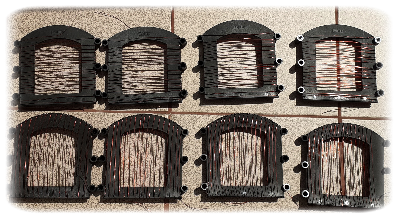

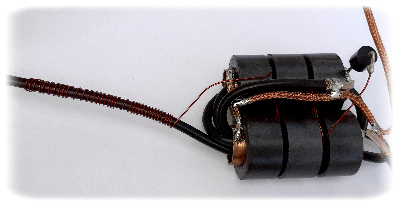

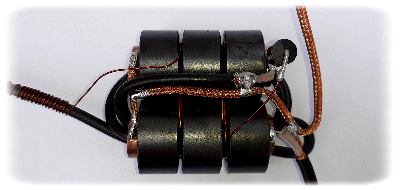

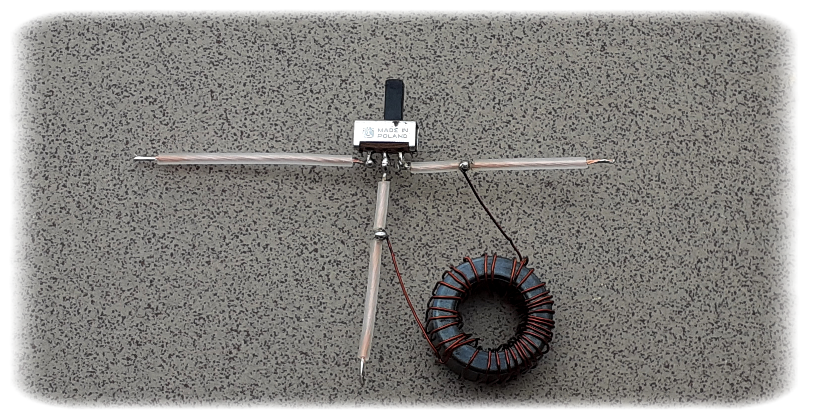

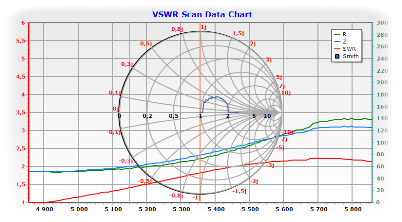

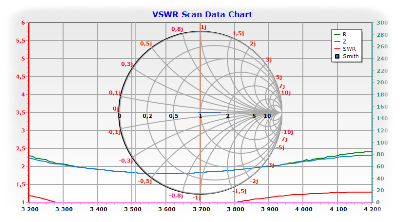

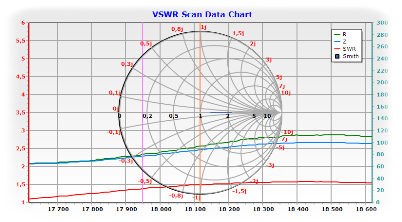

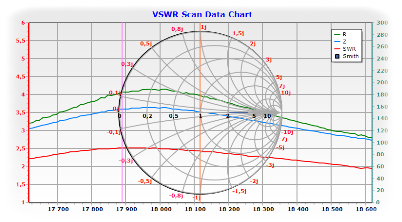

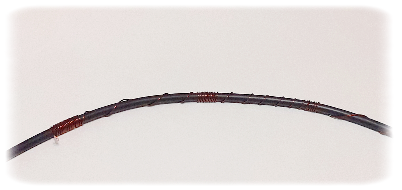

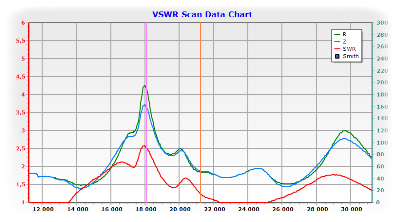

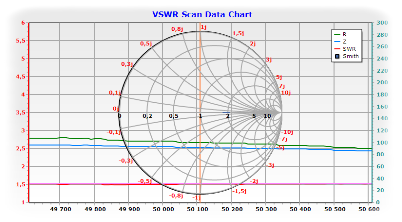

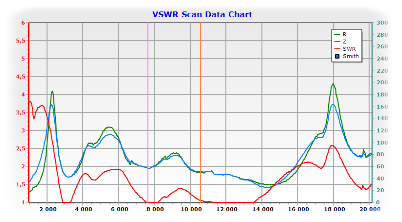

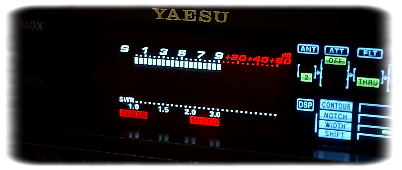

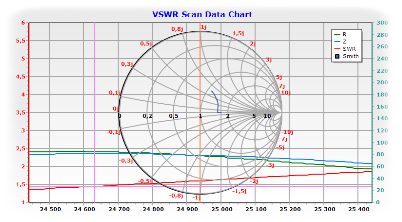

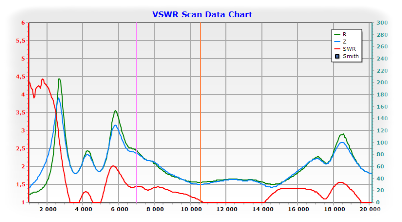

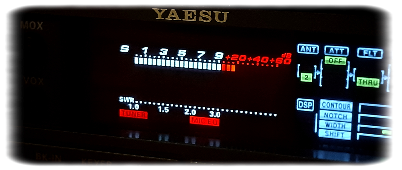

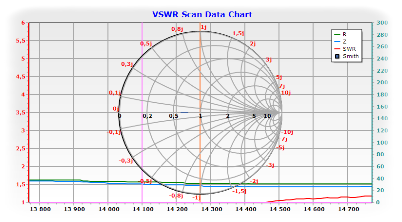

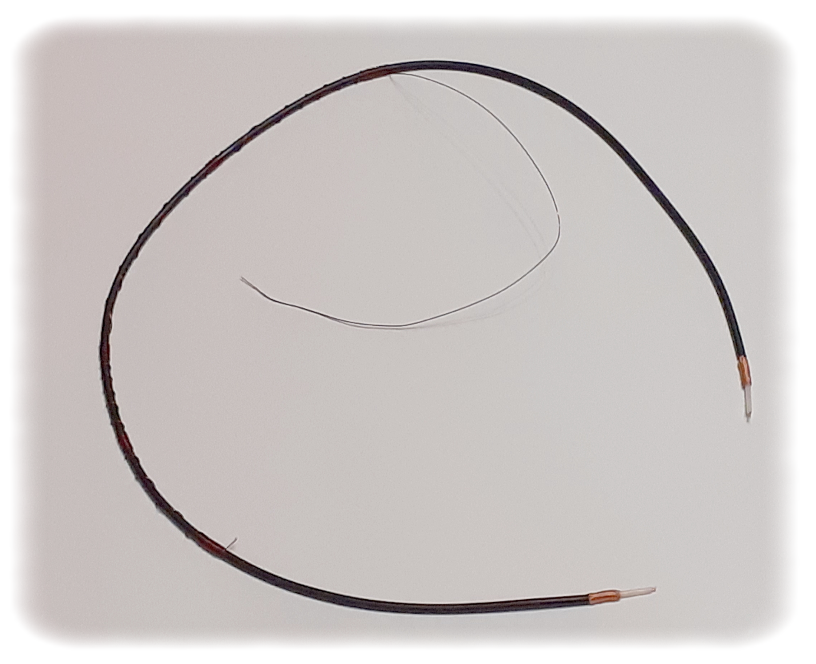

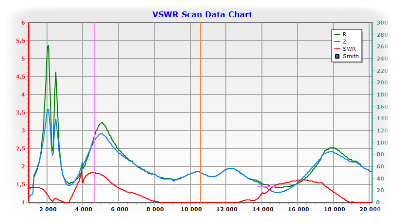

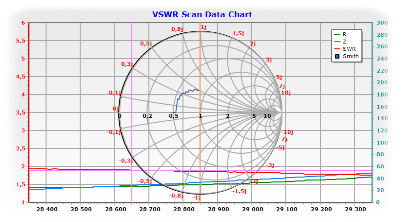

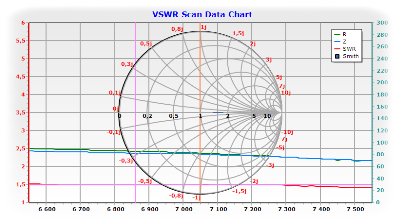

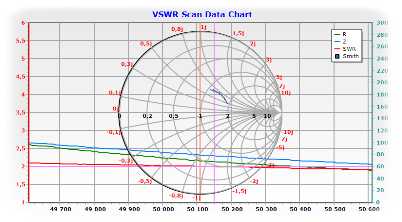

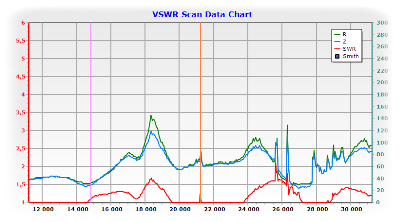

Test wzmacniacza i większe dopasowanie za pomocą uzwojenia.

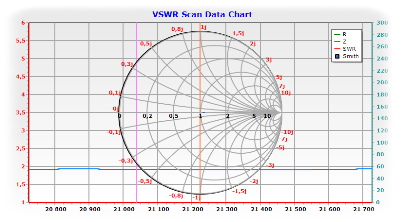

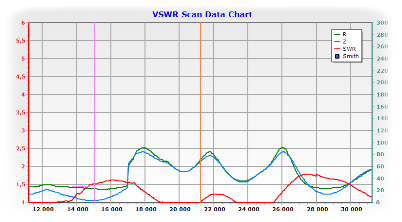

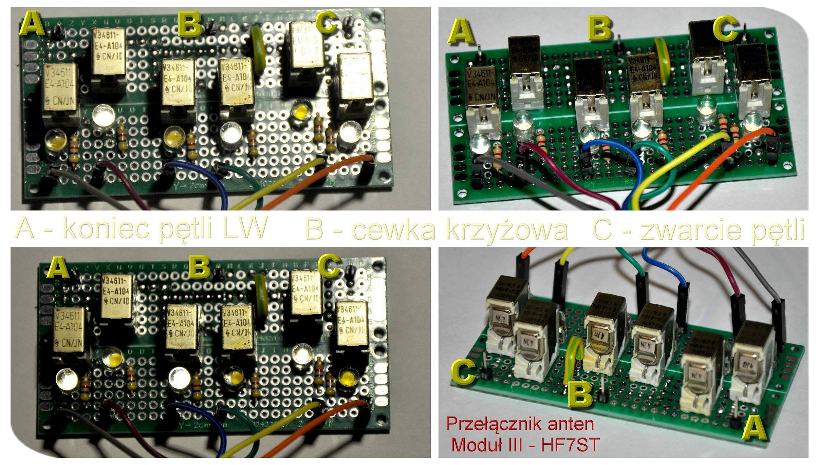

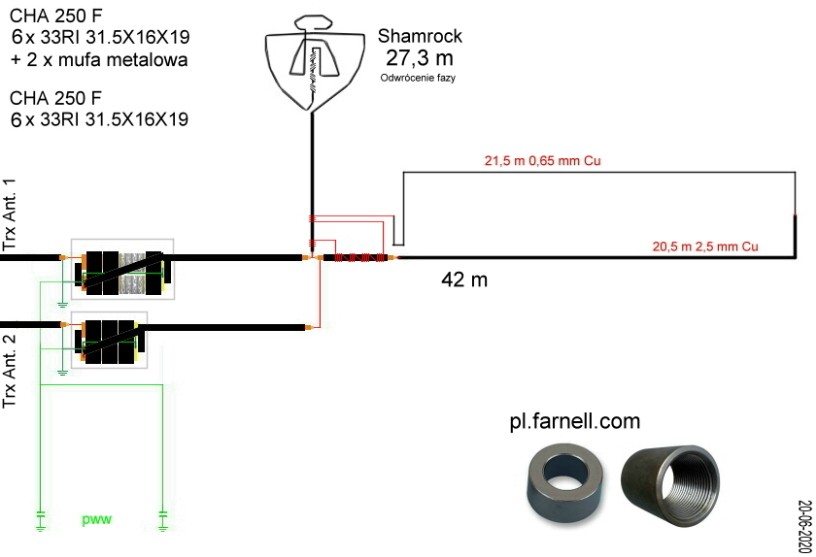

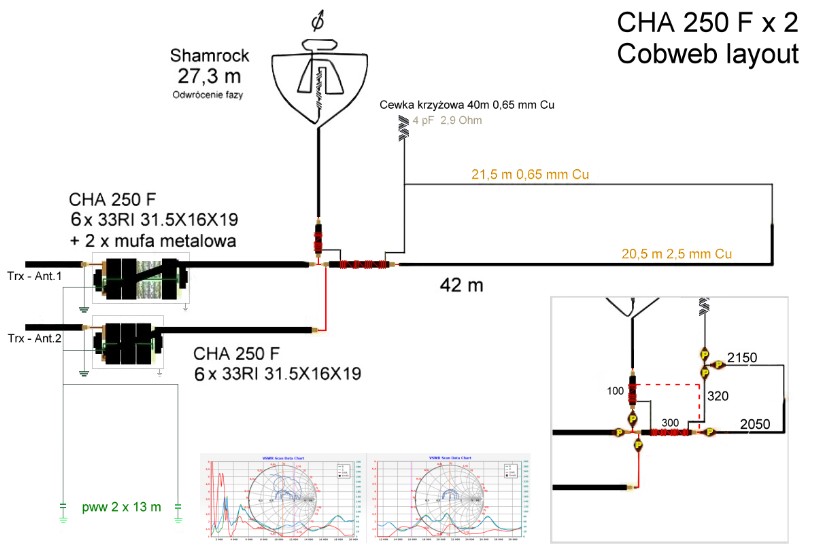

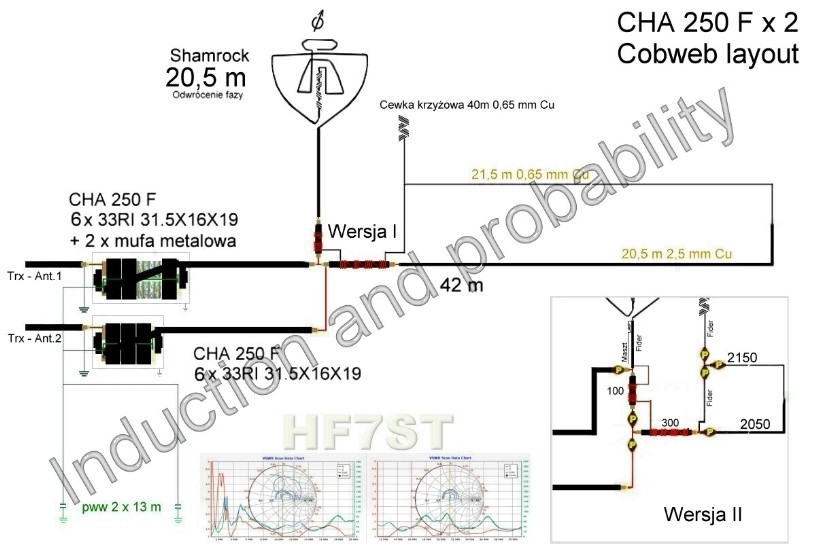

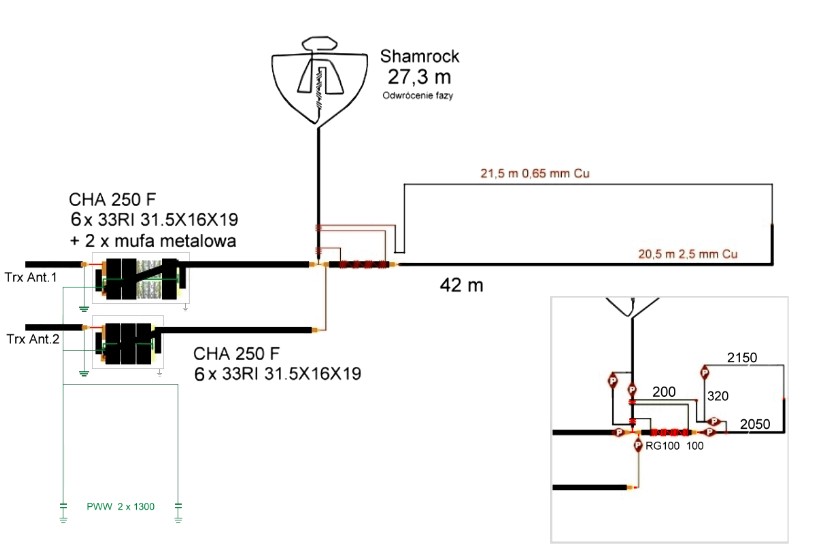

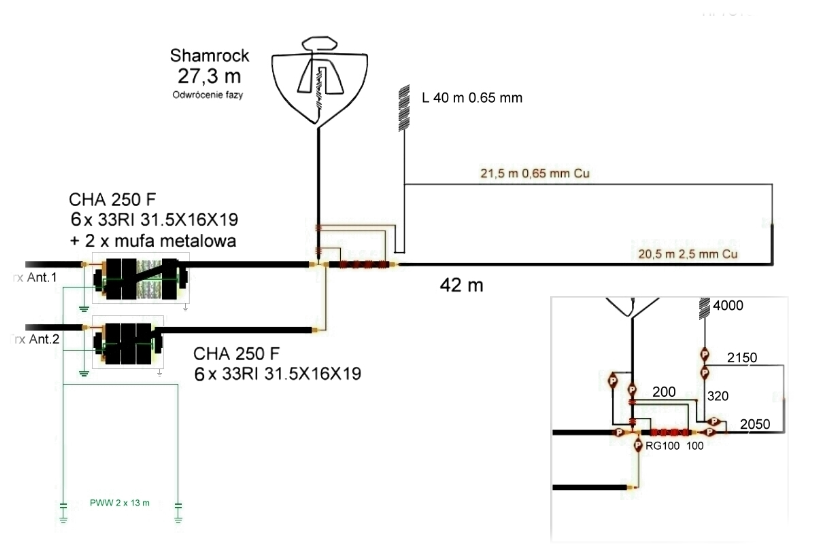

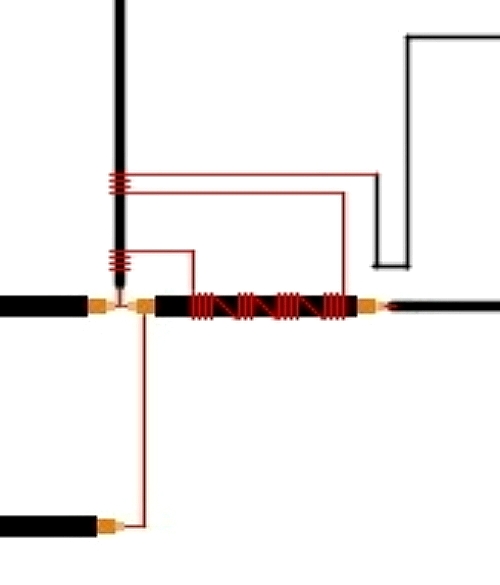

Sterownik połączeń promienników.

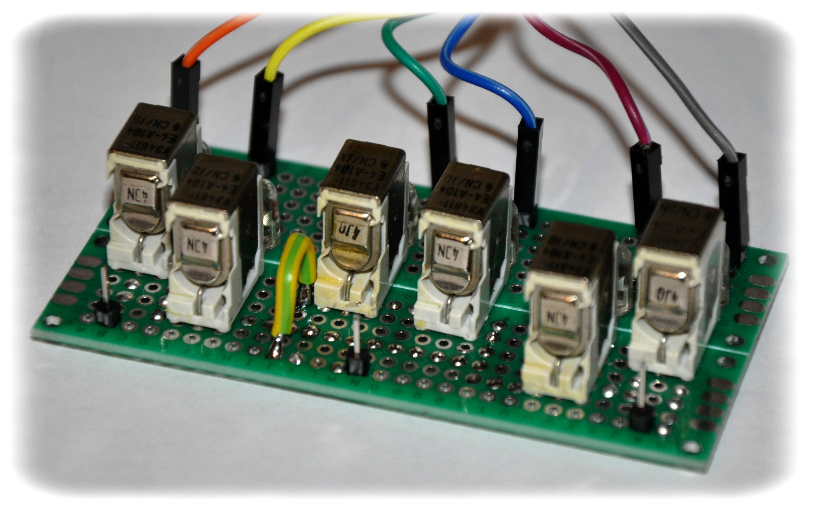

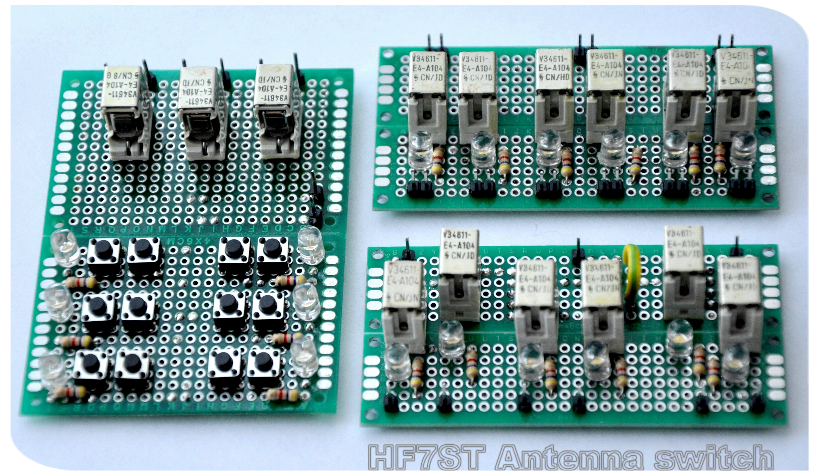

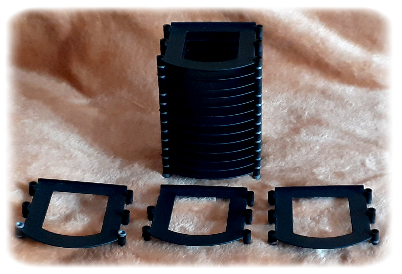

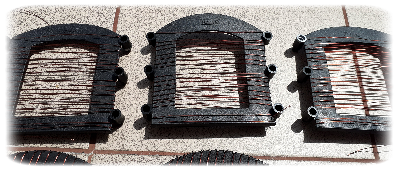

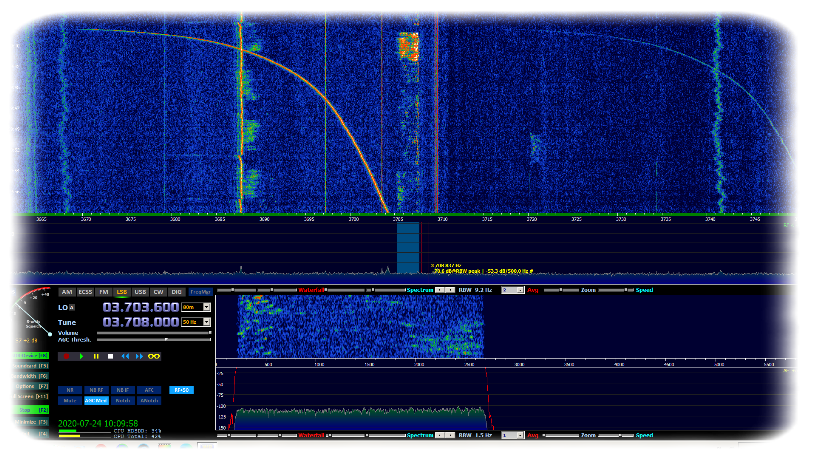

Pierwszy prototypowy moduł na testach. Dwa przekaźnik na sekcję.

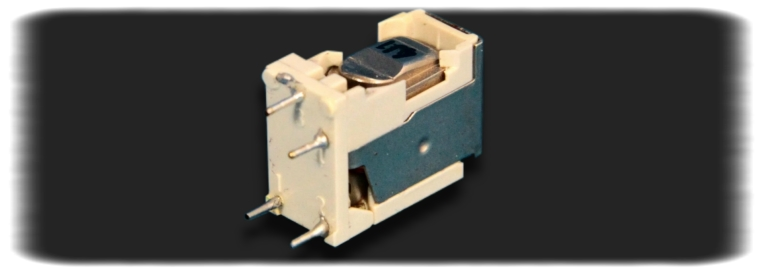

Miniaturowy próżniowy przekaźnik bistabilny, polaryzowany znanej niemieckiej firmy Siemens.
Posiada jedną parę zwiernych styków.
Styki są złocone i znajdują się w hermetycznej przestrzeni z której odpompowano powietrze.
Przekaźnik został tak skonstruowany (jest polaryzowany), że nie potrzebuje napięcia do utrzymania
zadanego stanu styków tj. ZWARTY-ROZWARTY (wystarczy tylko impuls).
Długotrwałe podanie napięcia na cewkę niszczy przekaźnik.
Dane techniczne:
Jedna para styków zwiernych.
Maksymalne napięcie pracy styków: 450V
Maksymalne napięcie impulsowe między stykami: 1kV
Maksymalny ciągły prąd styków: 1,5A
Napięcie pracy cewki: 4-18V DC długość impulsu przełączającego: 2 ms
Oporność cewki 22Ω
Pojemność między rozwartymi stykami 2 pF - na układzie 4-10 pF niezbędne dla uzyskania odpowiedniej
pojemności między promiennikami i ich zależności w stosunku do charakterystyki układu anten.
Pojemność między stykami a cewką 3 pF
Wymiary mechaniczne:
Wysokość 16 mm
Szerokość 7,5 mm
Długość 11 mm
Przekaźniki rewelacyjnie nadają się do wszelkich urządzeń o zasilaniu bateryjnym i akumulatorowym a także do układów przełączania filtrów pasmowych i w tunerach antenowych.
