Thomas Hillard WB9TH podsunął mi pomysł, który lubią tygrysy.
Tnx, 73. :)

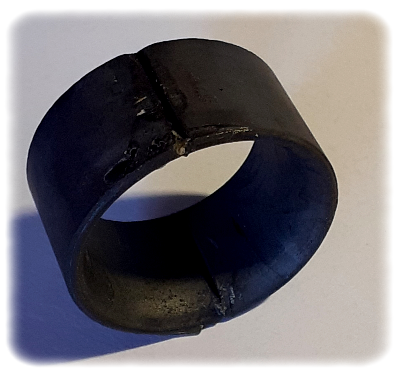

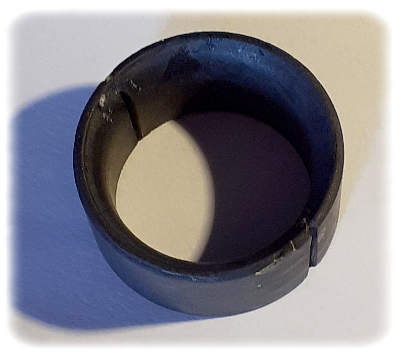

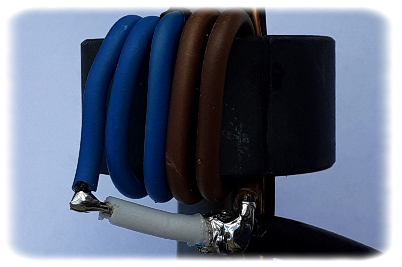

Wiadomo, że wszystkie pierścienie nie leżą za piecem, więc postanowiłem
przeprowadzić test na przypadkowym ferrycie z silnika elektrycznego.

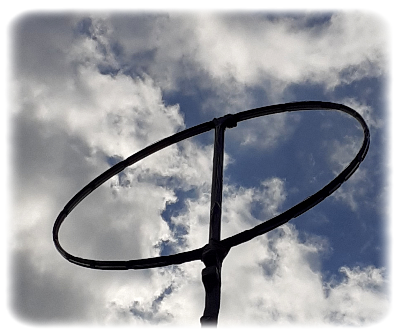

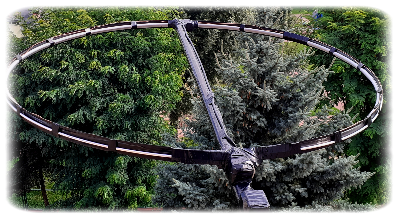

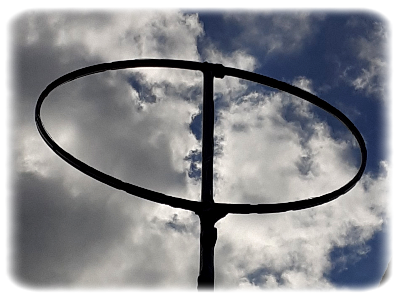

MO2 3x3 zakończyła swoje testy i tak powstała MTH3 4x3 m na testach próbnych.

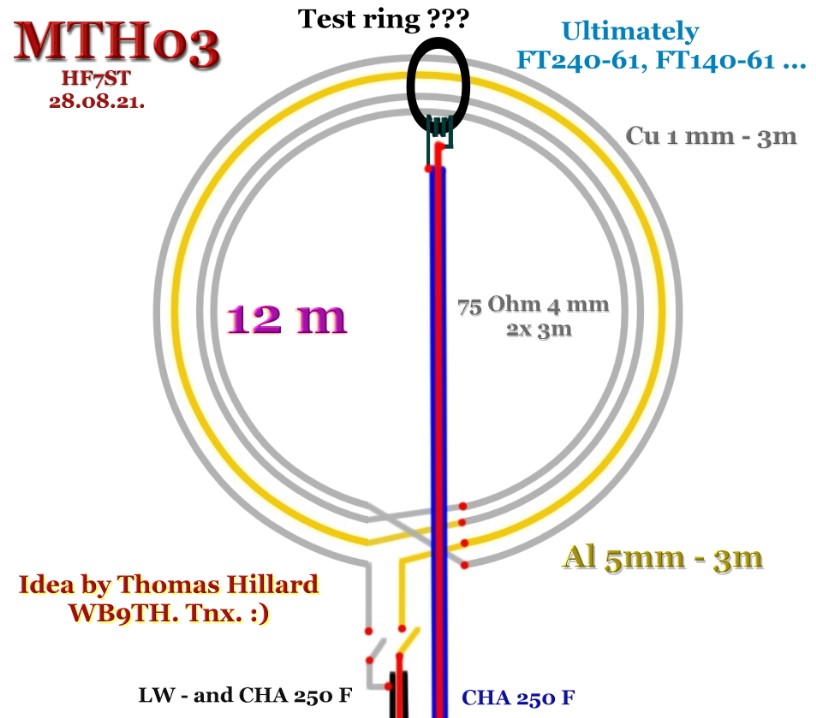

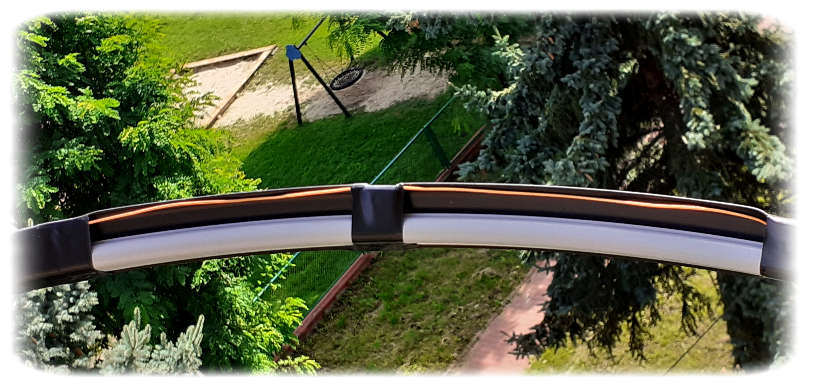

Budowa to 3 m rurki aluminiowej 5 mm plus 6 metrów przewodu współosiowego 75 Ohm
S-02Y CY 0.41/1.9 plus 3m drutu nawojowego Cu 1mm, czyli spirala o długości elektrycznej 12 metrów.

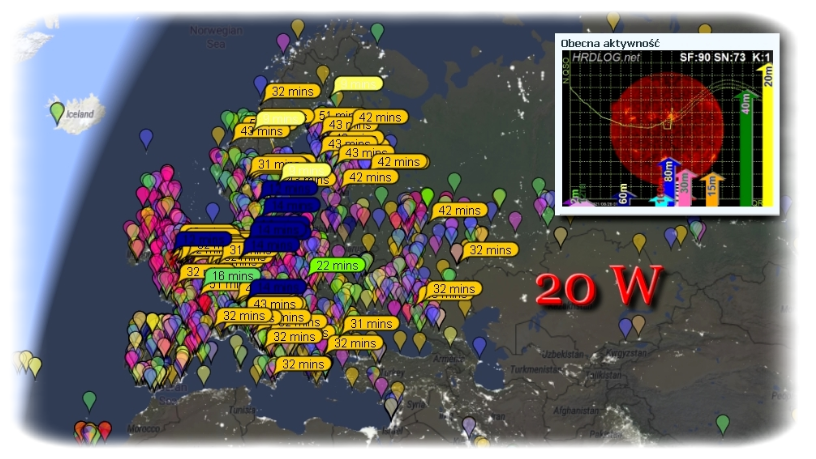

Pierwsze odsłuchy i nadawanie FT8 20W dały mi wiele radości, więc po odebraniu
z paczkomatu właściwych ferrytów przeprowadzę ponowny demontaż i montaż promiennika.

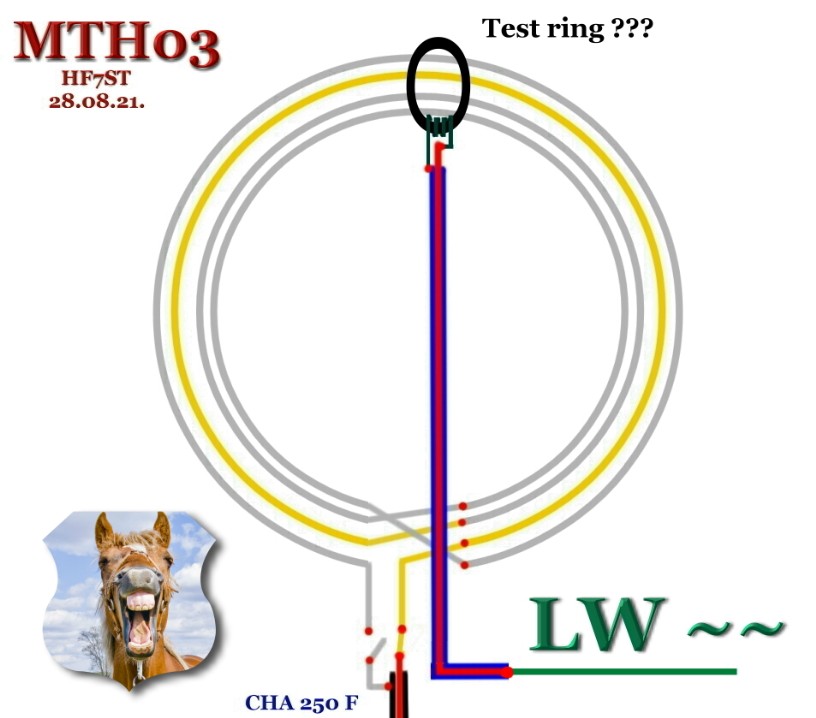

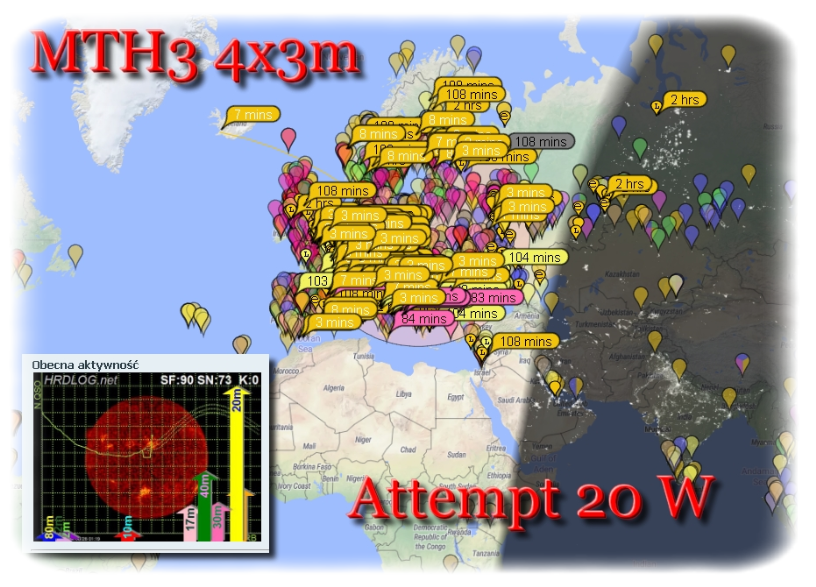

Testy na samej antenie magnetycznej zasilanej CHA 250 F - 1 - połączenie na LW wyłączone,
połączenie oplotu fidera wyłączone. Przewód odłączony od LW luzem po balkonie. Sama w sobie.

Z moimi antenami (od samego początku) jest tak jak z tym koniem...
Koń jaki jest każdy widzi, a że ów koń kombinuje pod górę tak więc
kombinacji z moimi pajęczynami jest setki.
Ostatnią z nich jest taka hybryda:

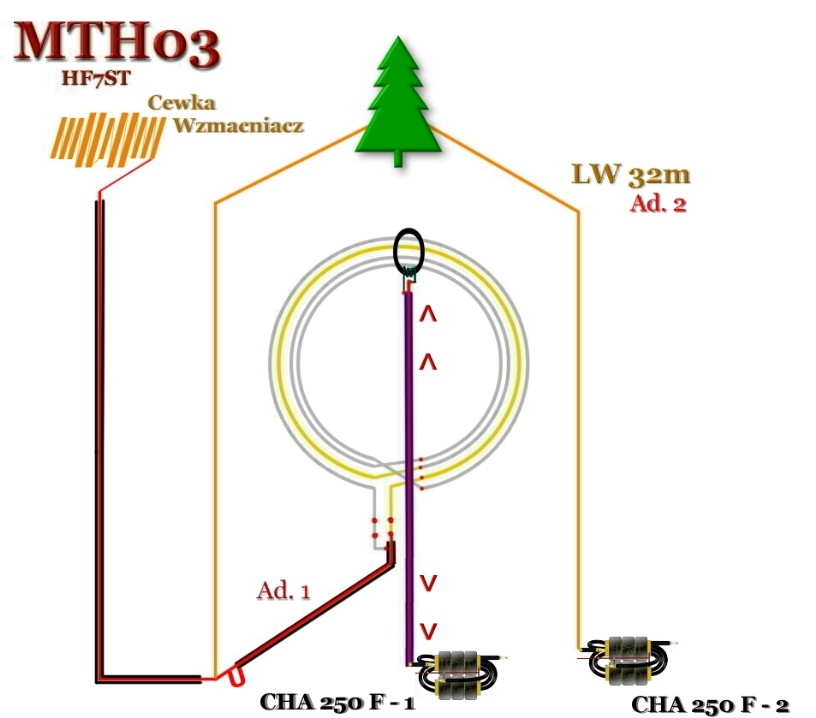

Yaesu FT-950 -> balun prądowy -> CHA 250 F 1 -> promiennik 4x3m spirala koło ->
(odłączony oplot przy kole) i... i sygnał wytwarzany w kole jest podawany przez balun MTH3
na LW (32m lub 74 m z cewką wzmacniającą).
Koń by się uśmiał - ale działa. :) Działa zaskakująco dobrze.

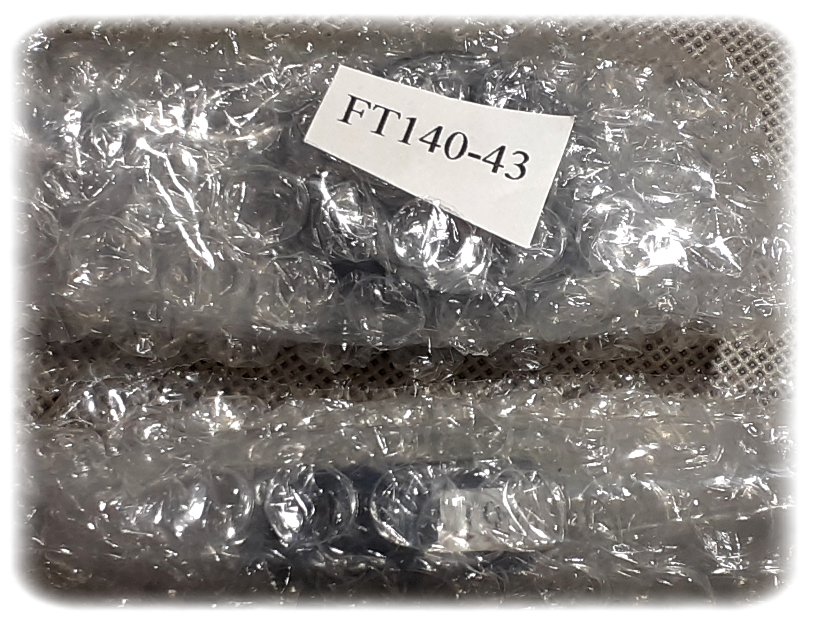

Rdzenie ferrytowe Amidon FT140-43 i FT140-61 już dojeżdżają do paczkomatu,

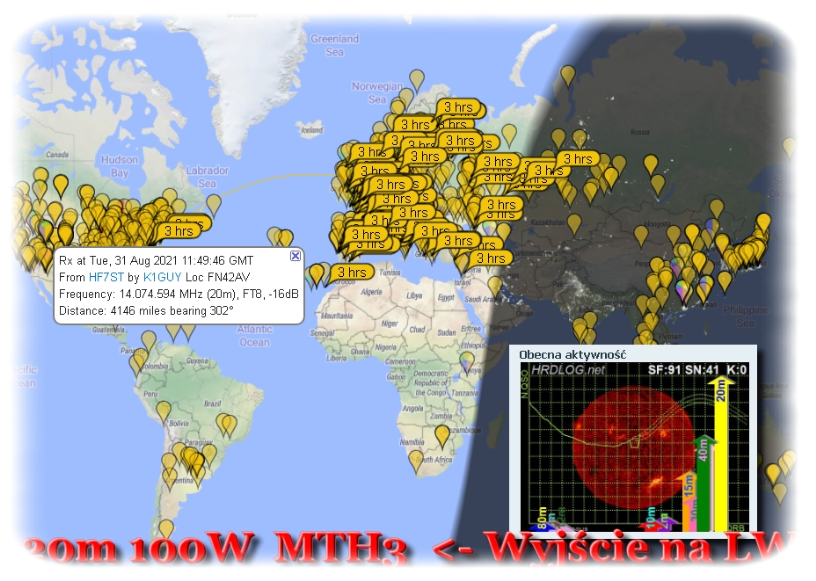

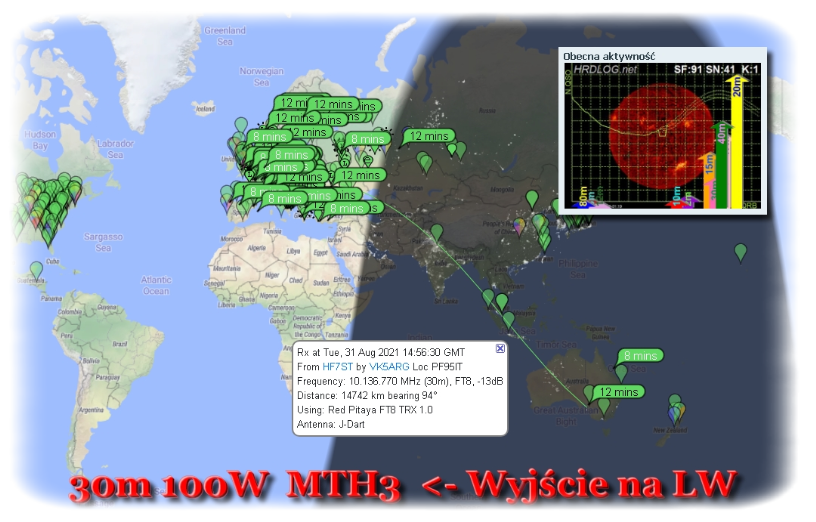

a tymczasem idziemy na całość, czyli pełna moc 100 W.
CHA 250 F zimna, pomiar pola promieniowania niski - nic tylko prowadzić testy.
Rdzeń z silnika elektrycznego taki sobie, więc nadzieja tym większa na lepsze osiągi. :)
Ad. 1 - H 155 służy też jako przeciwwaga. Można nią sterować dopasowanie pod kątem CHA 250 F.
Ad.2 - 32 metrów LW to nic innego jak pozostałość po 42 metrach, które wisiały przed podcięciem jodły.

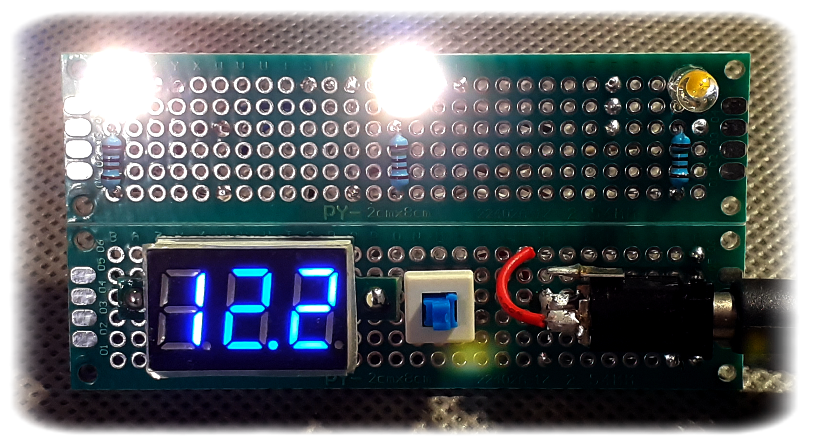

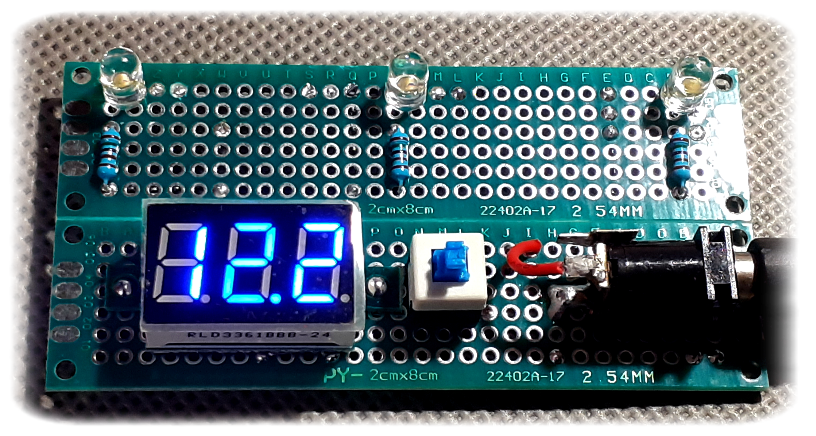

W oczekiwaniu na rdzenie, postanowiłem doprowadzić do porządnego stanu
układ sygnalizacyjny rozłączenia styków  gorącej żyły  LW i ekranu.

Pierścienie na miejscu.
Chodzi mi po głowie pewien nowy pomysł i raczej do obecnego rozwiązania
budowy dodatkowego promiennika przedłużającego LW nie wrócę.
Nowe rozwiązanie będzie oparte na tym samym szkielecie promiennika,
lecz z dodatkowymi elementami promieniującymi inaczej.
Po prostu dalszy ciąg szukania wiatru w polu, szukania innych fal w eterze. :)
